Photo(s) non contractuelle(s)

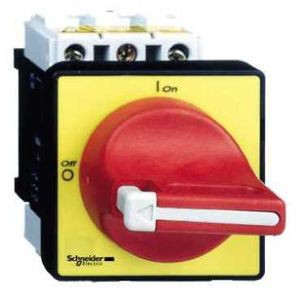

interrupteursectionneur VCD 3P 690 V 40 A poignée rouge cadenassable
43.74 € HT 52.49 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 104 points de fidélité en achetant ce produit
Schneider Electric
SCHVZ11
Pôle Neutre TeSys Vario Schneider Electric 40 A – pour V02 à V2
En stock
13 produit(s) disponible(s)
9.08 € HT 10.90 € TTC
Schneider Electric
SCHVZ14
barrette de terre 40 A pour V02 à V2
Non géré en stock
A commander
14.18 € HT 17.02 € TTC
Schneider Electric
SCHVZ2
pôle principal 40 A pour V2
Non géré en stock
A commander
13.16 € HT 15.79 € TTC
Schneider Electric
SCHVZ20
contacteur CONTACTS AUX. F plus F
Non géré en stock
A commander
13.16 € HT 15.79 € TTC
Schneider Electric
SCHVZ7
contacteur CONTACTS AUX. F plus 0
Non géré en stock
A commander
13.16 € HT 15.79 € TTC
Schneider Electric
SCHVZ8
CACHE-BORNES TRI INT=+40A
Non géré en stock
A commander
3.34 € HT 4.01 € TTC
Description
Caractéristiques principales :- Gamme de produits : TeSys VARIO
- Nom abrégé d'appareil : Interrupteur-sectionneur principal
- Type de produit ou de composant : Interrupteur-sectionneur rotatif
- Niveau de performance : Hautes performances
- Type d'interrupteur : Arrêt d'urgence
- Description des pôles : 3P
- Type de réseau : AC
- Style de montage de la commande rotative : Directe
- Couleur de poignée : RED
- Couleur du plastron de la commande : Jaune
- [ith] courant thermique conventionnel : 40 A
- Aptitude au sectionnement : Oui
- Composition du kit : Poignée rouge / Corps de l'interrupteur V2
- Type de commande : Avec arrêt d'urgence
- Cadenassage de la commande rotative : Up to 3 padlocks
- Support de montage : Porte pour poignée rotative / Rail symétrique pour corps
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz
- [uimp] tension assignéede tenue aux chocs : 8 kV
- [ithe] courant thermique d'emploi sous enveloppe : 32 A
- [ie] courant assigné d'emploi : 0,0416666666666667 à 220 V L/R = 1 ms DC-2 1 / 0,0416666666666667 à 220 V L/R = 1 ms DC-3 1 / 0,0416666666666667 à 220 V L/R = 1 ms DC-4 1 / 0,0416666666666667 à 220 V L/R = 1 ms DC-5 1 / 0,0416666666666667 à 250 V L/R = 1 ms DC-2 1 / 0,0416666666666667 à 250 V L/R = 1 ms DC-3 1 / 0,0416666666666667 à 250 V L/R = 1 ms DC-4 1 / 0,0416666666666667 à 250 V L/R = 1 ms DC-5 1 / 12 A à 110 V L/R = 1 ms DC-1 1 / 12 A à 250 V L/R = 1 ms DC-1 2 / 14 A à 220 V L/R = 1 ms DC-1 2 / 2 A à 250 V L/R = 1 ms DC-1 1 / 2 A à 250 V L/R = 1 ms DC-2 2 / 2 A à 250 V L/R = 1 ms DC-3 2 / 2 A à 250 V L/R = 1 ms DC-4 2 / 2 A à 250 V L/R = 1 ms DC-5 2 / 20 A à 110 V L/R = 1 ms DC-1 2 / 20 A à 250 V L/R = 1 ms DC-1 3 / 25 A à 220 V L/R = 1 ms DC-1 3 / 25 A à 60 V L/R = 1 ms DC-2 1 / 25 A à 60 V L/R = 1 ms DC-3 1 / 25 A à 60 V L/R = 1 ms DC-4 1 / 25 A à 60 V L/R = 1 ms DC-5 1 / 28 A à 415 V AC-23A / 29 A à 400 V AC-23A / 0,125 à 220 V L/R = 1 ms DC-2 2 / 0,125 à 220 V L/R = 1 ms DC-3 2 / 0,125 à 220 V L/R = 1 ms DC-4 2 / 0,125 à 220 V L/R = 1 ms DC-5 2 / 35 A à 60 V L/R = 1 ms DC-1 1 / 4 A à 220 V L/R = 1 ms DC-1 1 / 40 A à 110 V L/R = 1 ms DC-1 3 / 40 A à 110 V L/R = 1 ms DC-2 3 / 40 A à 110 V L/R = 1 ms DC-3 3 / 40 A à 110 V L/R = 1 ms DC-4 3 / 40 A à 110 V L/R = 1 ms DC-5 3 / 40 A à 230...690 V AC-21A / 40 A à 230...690 V AC-22A / 40 A à 24 V L/R = 1 ms DC-1 1 / 40 A à 24 V L/R = 1 ms DC-1 2 / 40 A à 24 V L/R = 1 ms DC-1 3 / 40 A à 24 V L/R = 1 ms DC-2 1 / 40 A à 24 V L/R = 1 ms DC-2 2 / 40 A à 24 V L/R = 1 ms DC-2 3 / 40 A à 24 V L/R = 1 ms DC-3 1 / 40 A à 24 V L/R = 1 ms DC-3 2 / 40 A à 24 V L/R = 1 ms DC-3 3 / 40 A à 24 V L/R = 1 ms DC-4 1 / 40 A à 24 V L/R = 1 ms DC-4 2 / 40 A à 24 V L/R = 1 ms DC-4 3 / 40 A à 24 V L/R = 1 ms DC-5 1 / 40 A à 24 V L/R = 1 ms DC-5 2 / 40 A à 24 V L/R = 1 ms DC-5 3 / 40 A à 48 V L/R = 1 ms DC-1 1 / 40 A à 48 V L/R = 1 ms DC-1 2 / 40 A à 48 V L/R = 1 ms DC-1 3 / 40 A à 48 V L/R = 1 ms DC-2 1 / 40 A à 48 V L/R = 1 ms DC-2 2 / 40 A à 48 V L/R = 1 ms DC-2 3 / 40 A à 48 V L/R = 1 ms DC-3 1 / 40 A à 48 V L/R = 1 ms DC-3 2 / 40 A à 48 V L/R = 1 ms DC-3 3 / 40 A à 48 V L/R = 1 ms DC-4 1 / 40 A à 48 V L/R = 1 ms DC-4 2 / 40 A à 48 V L/R = 1 ms DC-4 3 / 40 A à 48 V L/R = 1 ms DC-5 1 / 40 A à 48 V L/R = 1 ms DC-5 2 / 40 A à 48 V L/R = 1 ms DC-5 3 / 40 A à 60 V L/R = 1 ms DC-1 2 / 40 A à 60 V L/R = 1 ms DC-1 3 / 40 A à 60 V L/R = 1 ms DC-2 2 / 40 A à 60 V L/R = 1 ms DC-2 3 / 40 A à 60 V L/R = 1 ms DC-3 2 / 40 A à 60 V L/R = 1 ms DC-3 3 / 40 A à 60 V L/R = 1 ms DC-4 2 / 40 A à 60 V L/R = 1 ms DC-4 3 / 40 A à 60 V L/R = 1 ms DC-5 2 / 40 A à 60 V L/R = 1 ms DC-5 3 / 5 A à 110 V L/R = 1 ms DC-2 1 / 5 A à 110 V L/R = 1 ms DC-3 1 / 5 A à 110 V L/R = 1 ms DC-4 1 / 5 A à 110 V L/R = 1 ms DC-5 1 / 0,25 à 250 V L/R = 1 ms DC-2 3 / 0,25 à 250 V L/R = 1 ms DC-3 3 / 0,25 à 250 V L/R = 1 ms DC-4 3 / 0,25 à 250 V L/R = 1 ms DC-5 3 / 7 A à 220 V L/R = 1 ms DC-2 3 / 7 A à 220 V L/R = 1 ms DC-3 3 / 7 A à 220 V L/R = 1 ms DC-4 3 / 7 A à 220 V L/R = 1 ms DC-5 3 / 8 A à 110 V L/R = 1 ms DC-2 2 / 8 A à 110 V L/R = 1 ms DC-3 2 / 8 A à 110 V L/R = 1 ms DC-4 2 / 8 A à 110 V L/R = 1 ms DC-5 2 / 17.5 A à 690 V AC-23A / 24.8 A à 240 V AC-23A / 25.8 A à 230 V AC-23A / 28.5 A à 500 V AC-23A
- Puissance assignée d'emploi en w : 11 kW à 400...415 V AC-3 / 11 kW à 690 V AC-3 / 15 kW à 400 V AC-23A / 15 kW à 415 V AC-23A / 15 kW à 500 V AC-3 / 15 kW à 690 V AC-23A / 18.5 kW à 500 V AC-23A / 5.5 kW à 230...240 V AC-3 / 7.5 kW à 230 V AC-23A / 7.5 kW à 240 V AC-23A
- Classe de service intermittent : 30
- Pouvoir de fermeture : 400 A à 400 V (AC-21A) / 400 A à 400 V (AC-22A) / 400 A à 400 V (AC-23A)
- [icm] pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak
- [icw] courant assigné de courte durée admissible : 480 kA à 400 V pendant 1 s
- Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 50 A aM / 10 kA à 400 V - fusible associé 50 A gG
- Pouvoir de coupure : 320 kA à 400 V AC-21A / 320 kA à 400 V AC-22A / 320 kA à 400 V AC-23A
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle sur AC-21 / 30000 cycle sur DC-1...5
- Mode de raccordement : Circuit de puissance : bornes à vis câble 10 mm² - rigidité du câble: rigide - / Circuit de puissance : bornes à vis câble 6 mm² - rigidité du câble: souple - avec extrémité de câble
- Couple de serrage : Circuit de puissance : 2.1 N.m - sur bornes à vis
- Prévision de verrouillage : Cadenassable
- Marquage : 0 - 1
- Dimension de base : 60 x 60 mm
- Hauteur : 60 mm
- Largeur : 60 mm
- Masse du produit : 0.215 kg
Ancien produit : Telemecanique VCD2
Legrand
LEG406771
Disjoncteur Legrand dnx³ 4500 6kA - vis/vis - 1P+N 230v~ 2A - courbe C
4,8 (19)
Offre limitée
1808 produit(s) disponible(s)
10.83 € HT 13.00 € TTC
8.67 € HT 10.40 € TTC
Schneider Electric
SCHGV2LE32
Disjoncteur Moteur Gv2Le 32 A 3P 3D Déclencheur Magnétique
Non géré en stock
A commander
114.67 € HT 137.60 € TTC
Schneider Electric
SCHLC1D32P7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 32 A Bobine 230 V Ca
En stock
53 produit(s) disponible(s)
49.92 € HT 59.90 € TTC
Schneider Electric
SCHNSYEDCOC
Jeu 2 supp borniers & barre masse
Non géré en stock
A commander
16.64 € HT 19.97 € TTC
Schneider Electric
SCHNSYS3D8640P

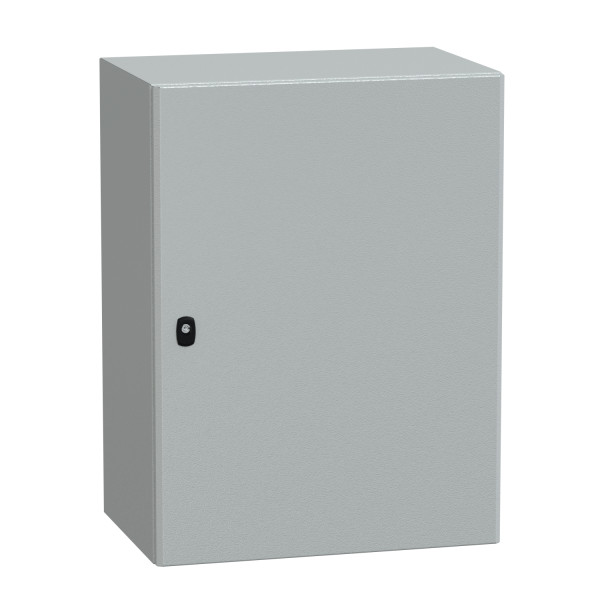

S3D H800xL600xP400+chassis plein
Non géré en stock
A commander
685.80 € HT 822.96 € TTC
Schneider Electric
SCHAF1EA5
ECROU CLIPS DE 5
En stock
300 produit(s) disponible(s)
0.50 € HT 0.60 € TTC
Soit un total de 50.00 € HT Soit un total de 60.00 € TTC
Caractéristiques techniques
| Puissance de fonctionnement nominale, ac-3, 400 v | 11,0 kW |
| Courant permanent nominal (iu) | 40,0 A |
| Nombre de pôles | 3,0 |
| Intensité de court-circuit nominale conditionnelle iq | 10,0 kA |
| Classe de protection (ip), face avant | Ip65 |
| Verrouillable | Oui |
| Commande motorisée intégrée | Non |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Convient pour montage au sol | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| Finition de l'élément d'actionnement | Poignée tournante courte |
| Finition interrupteur de maintenance/réparation | Non |
| Puissance de fonctionnement nominale, ac-23, 400 v | 15,0 kW |
| Courant nominal de courte durée admissible icw | 0,48 kA |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Non |
| Commande motorisée en option | Non |
| Couleur de l'élément d'actionnement | Rouge |
| Adapté à une fixation frontale à 4 trous | Non |
| Adapté à une fixation frontale centrale | Oui |
| Tension de fonctionnement nominale max. ue en ca | 690,0 V |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Finition de l'inverseur | Non |
| Nombre d'interrupteurs | 1,0 |
| Courant permanent nominal, ac-21, 400 v | 40,0 A |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Tension de fonctionnement normale | 690,0 V |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Courant permanent nominal, ac-23, 400 v | 29,0 A |
