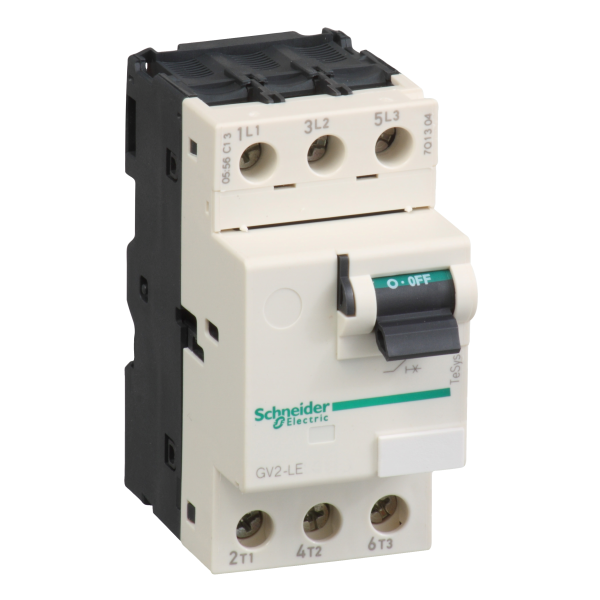

Disjoncteur Moteur Gv2Le 32 A 3P 3D Déclencheur Magnétique

Description

Disjoncteur Moteur TeSys Gv2Le à déclencheur magnétique

Ce disjoncteur moteur TeSys GV2LE, de la marque Schneider Electric, est un dispositif de sécurité et de commande utilisé dans la protection de moteurs électriques. Son rôle est de surveiller le réseau d’installation et d’interrompre automatiquement l’alimentation de l’appareil en cas de court-circuit. Il est équipé d’un déclencheur magnétique capable de rompre le circuit à chaque détection de défaillance. Ce disjoncteur moteur tripolaire possède un pouvoir de coupure de 3 à 50 kA apte à protéger un moteur électrique installé sur un réseau de 32 A. Il est équipé d’un maneton de commande assurant sa manipulation lors de maintenance ou pour l’arrêt forcé du moteur.

Les + du produit :

• Raccordement par borniers à vis-étriers
• Montage sur rail DIN ou sur panneau avec une plaque adaptatrice

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys GV2
• Nom abrégé d'appareil : GV2LE
• Type de produit ou de composant : Disjoncteur
• Application du disjoncteur : Protection moteur
• Description des pôles : 3P
• Type de réseau : AC
• Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
• Fréquence réseau : 50/60 Hz conformément à IEC 60947-2
• Pouvoir de coupure : Icu = 50 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 3 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 4 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 10 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
• [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 690 V AC 50/60 Hz conformément à IEC 60947-2
• Calibre du déclencheur : 32 A
• Technologie de déclencheur : Magnétique
• Courant de déclenchement magnétique : 416 A

Caractéristiques complémentaires :

• Mode d'installation : Par clips / Par vis
• Support de montage : Platine / Rail
• Position de montage : Horizontal / Vertical
• Puissance moteur kw : 15 kW à 400/415 V AC 50/60 Hz / 22 kW à 690 V AC 50/60 Hz / 18.5 kW à 500 V AC 50/60 Hz
• Type de commande : Par maneton
• [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
• [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
• Puissance dissipée par pôle : 1.8 W
• Durée de vie mécanique : 100000 cycle
• Durée de vie électrique : 100000 cycle pour AC-3 à 415 V
• Vitesse de commande : 40 cyc/h
• Service assigné : Continu conformément à IEC 60947-4-1
• Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
• Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
• Robustesse mécanique : Chocs 30 Gn conformément à IEC 60068-2-27 / Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6
• Aptitude au sectionnement : Oui conformément à IEC 60947-1
• Hauteur : 89 mm
• Largeur : 45 mm
• Profondeur : 78.5 mm
• Masse du produit : 0.33 kg

Référence : SCHGV2LE32 (Schneider-Electric)

Ancien produit : Telemecanique GV2LE32
