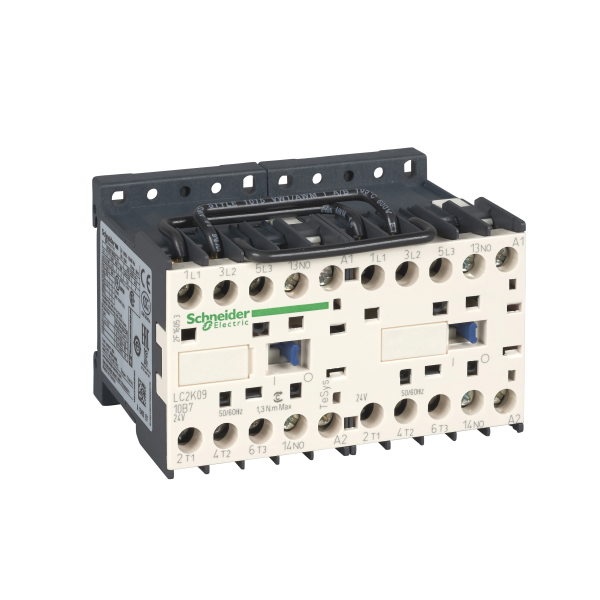

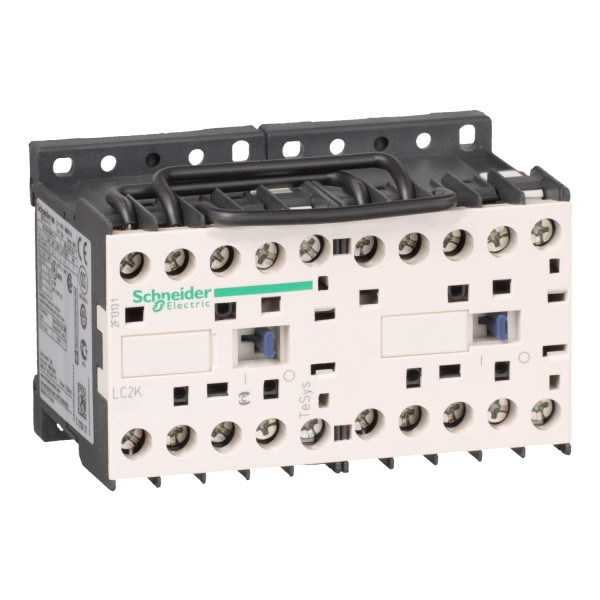

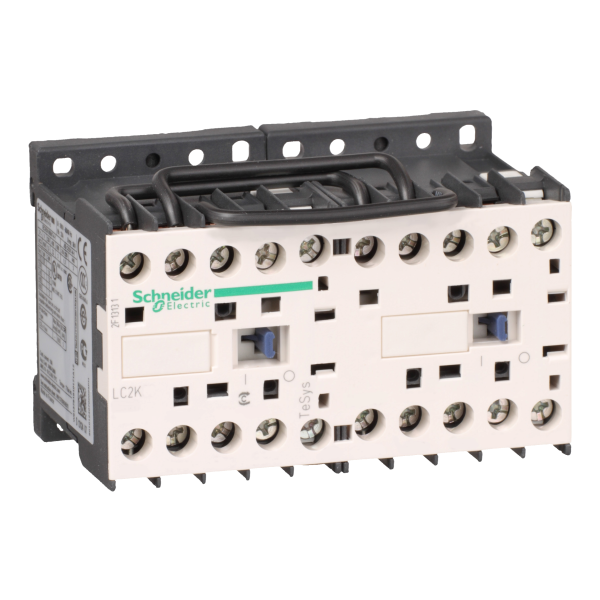

Schneider Electric Contacteur Inverseur Tesys Lc2K 3P Ac3 400V 9 A Bobine 24 V Ca

Description

• Gamme de produits : TeSys K
• Type de produit ou de composant : Contacteur-inverseur
• Nom abrégé d'appareil : LC2K
• Application du contacteur : Commande du moteur / Charge résistive
• Catégorie d'emploi : AC-1 / AC-3
• Type de circuit de commande : C.a.
• Type de bobine : 50/60 Hz c.a.
• Description des pôles : 3P
• Composition des pôles : 3F
• [ie] courant assigné d'emploi : 20 A (<= 50 °C) AC réseau AC-1 pour circuit de puissance / 9 A AC réseau AC-3 pour circuit de puissance
• Puissance moteur kw : 4 kW à 380...415 V AC 50/60 Hz / 2.2 kW à 220...230 V AC 50/60 Hz / 4 kW à 440/500 V AC 50/60 Hz / 4 kW à 660/690 V AC 50/60 Hz
• Puissance moteur hp : 2 hp à 200/208 V AC 60 Hz conformément à CSA / 2 hp à 200/208 V AC 60 Hz conformément à UL / 3 hp à 230/240 V AC 60 Hz conformément à CSA / 3 hp à 230/240 V AC 60 Hz conformément à UL / 5 hp à 460/480 V AC 60 Hz conformément à CSA / 5 hp à 460/480 V AC 60 Hz conformément à UL / 5 hp à 575/600 V AC 60 Hz conformément à CSA / 5 hp à 575/600 V AC 60 Hz conformément à UL
• Composition contact auxiliaire : 1 "F"
• Tension circuit de commande : 24 V AC 50/60 Hz
• Mode de raccordement : Circuit de puissance : borniers à vis-étrier 1 câble 2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble 4 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble 1.5 mm² - rigidité du câble: rigide / Circuit de puissance : borniers à vis-étrier 2 câble 4 mm² - rigidité du câble: rigide / Télécommande : borniers à vis-étrier 1 câble 1.5 mm² - rigidité du câble: rigide / Télécommande : borniers à vis-étrier 2 câble 4 mm² - rigidité du câble: rigide / Circuit de puissance : borne à ressort 1 câble 0.75 mm² - rigidité du câble: rigide / Circuit de puissance : borne à ressort 1 câble 1.5 mm² - rigidité du câble: rigide / Télécommande : borne à ressort 1 câble 0.75 mm² - rigidité du câble: rigide / Télécommande : borne à ressort 1 câble 1.5 mm² - rigidité du câble: rigide / Circuit de puissance : borniers à vis-étrier 1 câble 0.75 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble 0.34 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble 1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble 0.75 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble 4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble 0.34 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble 1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble 2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borne à ressort 1 câble 0.75 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borne à ressort 1 câble 1.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borne à ressort 1 câble 0.75 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borne à ressort 1 câble 1.5 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteurs Faston 2largeur:2.8 mm - rigidité du câble: clip / Circuit de puissance : connecteurs Faston 1largeur:6.35 mm - rigidité du câble: clip / Télécommande : connecteurs Faston 2largeur:2.8 mm - rigidité du câble: clip / Télécommande : connecteurs Faston 1largeur:6.35 mm - rigidité du câble: clip
• Infos fabricant : Lot de 10

• Variante de construction : Prêt à assembler
• Technologie bobine : Sans diode de suppression d'écrêtage bidirectionnelle incorporée
• Type de verrouillage : Mécanique
• Plage de tension du circuit de commande : >= 0,20 Uc à <= 50 °C perte de niveau 50/60 Hz / 0,8...1,15 Uc à <= 50 °C opérationnel 50/60 Hz
• [ui] tension assignée d'isolement : 690 V pour télécommande conformément à BS 5424 / 690 V pour télécommande conformément à IEC 60947 / 690 V pour circuit de puissance conformément à BS 5424 / 690 V pour circuit de puissance conformément à IEC 60947 / 690 V pour circuit de puissance conformément à NF C 20-040 / 750 V pour télécommande conformément à VDE 0110 gr C / 750 V pour circuit de puissance conformément à VDE 0110 gr C / 600 V pour télécommande conformément à CSA C22.2 No 14 / 600 V pour circuit de puissance certifications UL 508 conformément à CSA C22.2 No 14
• [uimp] tension assignéede tenue aux chocs : 8 kV
• Support de montage : Platine / Rail
• Tenue à la flamme : Classe C2 conformément à NF F 16-101 / Classe C2 conformément à NF F 16-102 / V1 conformément à UL 94
• Couple de serrage : Power circuit : 0.8...1.3 N.m - on screwclamp terminal - cable 0.34...1.5 mm² - with screwdriver Philips No 2 M6 flat / Power circuit : 0.8...1.3 N.m - on screwclamp terminal - cable 0.34...2.5 mm² - with screwdriver Philips No 2 M6 flat / Power circuit : 0.8...1.3 N.m - on screwclamp terminal - cable 0.75...4 mm² - with screwdriver Philips No 2 M6 flat / Power circuit : 0.8...1.3 N.m - on screwclamp terminal - cable 1.5...4 mm² - with screwdriver Philips No 2 M6 flat
• [ue] tension assignée d'emploi : <= 690 V AC <= 400 Hz pour circuit de puissance
• [ith] courant thermique conventionnel : 10 A à <= 50 °C pour télécommande / 20 A à <= 50 °C pour circuit de puissance
• Pouvoir nominal d'enclenchement irms : 110 A à 690 V AC pour télécommande conformément à IEC 60947 / 110 A à 690 V AC pour circuit de puissance conformément à IEC 60947 / 110 A à 690 V AC pour circuit de puissance conformément à NF C 63-110
• Pouvoir assigné de coupure : 110 A à 220...230 V pour circuit de puissance conformément à IEC 60947 / 110 A à 220...230 V pour circuit de puissance conformément à NF C 63-110 / 110 A à 380...400 V pour circuit de puissance conformément à IEC 60947 / 110 A à 380...400 V pour circuit de puissance conformément à NF C 63-110 / 110 A à 415 V pour circuit de puissance conformément à IEC 60947 / 110 A à 415 V pour circuit de puissance conformément à NF C 63-110 / 110 A à 440 V pour circuit de puissance conformément à IEC 60947 / 110 A à 440 V pour circuit de puissance conformément à NF C 63-110 / 70 A à 660...690 V pour circuit de puissance conformément à IEC 60947 / 70 A à 660...690 V pour circuit de puissance conformément à NF C 63-110 / 80 A à 500 V pour circuit de puissance conformément à IEC 60947 / 80 A à 500 V pour circuit de puissance conformément à NF C 63-110
• Calibre du fusible à associer : 10 A gG pour télécommande conformément à IEC 60947 / 10 A gG pour télécommande conformément à VDE 0660 / 25 A gG à <= 440 V pour circuit de puissance
• Impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
• Consommation moyenne à l'appel en va : 30 VA à 20 °C
• Consommation moyenne au maintien en va : 4.5 VA à 20 °C 50/60 Hz
• Temps de fonctionnement : 10...20 ms désexcitation bobine + ouverture ''F'' / 15...25 ms désalimentation de bobine et ouverture NF / 5...15 ms excitation bobine + ouverture ''O'' / 10...20 ms excitation bobine + fermeture ''F''
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
• Durée de vie mécanique : 5000000 cycle
• Vitesse de commande : 3600 cyc/h
• Courant commuté minimum : 5 mA pour télécommande
• Tension de commutation minimale : 17 V pour télécommande
• Résistance d'isolement : > 10 M' pour télécommande
• Hauteur : 58 mm
• Largeur : 90 mm
• Profondeur : 57 mm
• Masse du produit : 0.39 kg
