Photo(s) non contractuelle(s)

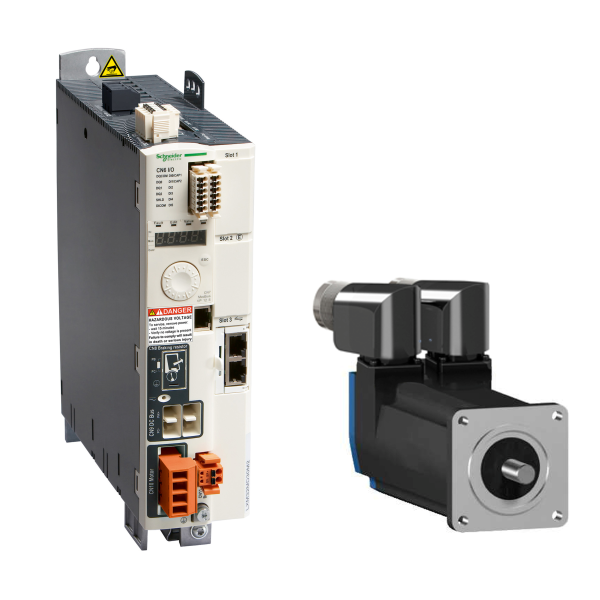

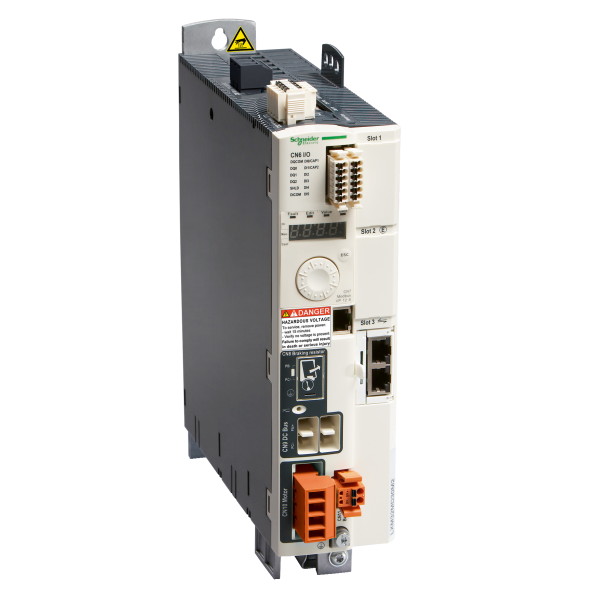

Lxm32s Servo Drive Sercos 200?240v Singl
1680.79 € HT 2016.95 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 4033 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme de produits : Lexium 32
Fonction produit : Servo variateur pour commande de mouvement
Nom abrégé de l'appareil : LXM32S
Format du lecteur : Livre
Nombre de phases réseau : Monophasé
[us] tension d'alimentation : 100...120 V (- 15...10 %)200...240 V (- 15...10 %)
Limites de la tension d'alimentation : 170…264 V85…132 V
Fréquence d'alimentation : 50/60 Hz (- 5...5 %)
Fréquence du réseau : 47,5…63 Hz
Filtre cem : Intégré
Courant de sortie permanent : 3 A (f = 8 kHz)
Courant de sortie de crête 3s : 6 Aà 115 V pour 5 s
Alimentation continue : 300 Wà 115 V
Puissance nominale : 0.3 kWà 115 V (f = 8 kHz)
Courant de ligne : 5.4 A, THDI de 159 %à 115 V, without line choke5.2 A, THDI de 90 %à 115 V, with external line choke de 2 mH6.3 A, THDI de 107 %à 230 V, with external line choke de 2 mH
Caractéristiques complémentaires :
Fréquence de commutation : 8 kHz
Catégorie de surtension : III
Courant de fuite :
Tension de sortie :
Isolation électrique : Entre alimentation et contrôle
Type de câble : Câble IEC monobrin (pour ? = 50 °C) matériau conducteur: cuivre 90°C ,matériau isolant des fils: XLPE/EPR
Raccordement électrique : Bornier câble 3 mm² AWG 12 (CN8)
Couple de serrage : 0.5 N.m (CN8)
Nombre entrées tor : 2 capture
Type d'entrée tor : Capture (capuchon)
Durée d'échantillonnage : 0.25 ms
Tension entrées tor : 24 V DC pour capture
Logique d'entrée numérique : Positif (complément de STO_A, complément de STO_B) à l'état 0: 15 V conformément à EN/IEC 61131-2 type 1
Temps de réponse :
Nombre sorties numériques : 3
Type de sortie tor : Logique (DO) 24 V DC
Tension de sortie tor :
Logique de sortie numérique : Positif ou négatif (DO) se conformer à EN/IEC 61131-2
Durée des rebonds de contact :
Courant de freinage : 50 mA
Temps de réponse de la sortie : 250 µs (DO) numérique
Fonction de sécurité : STO (safe torque off), intégré
Niveau de sécurité : SIL 3 se conformer à EN/IEC 61508
Interface de communication : Intégré ModbusIntégré SERCOS III
Type de connecteur : RJ45 (repère CN7) :Modbus
Interface physique : RS485 multipoint à 2 fils Modbus
Vitesse de transmission : 9600, 19200, 38400 bps pour une longueur de bus de
Nombre d'adresses : 1...247 Modbus
État led : 1 LED (rouge) tension dans le servo-variateur
Fonction de signalisation : Affichage des défauts dans 7 segments
Marquage : CE
Position de montage : Vertical +/- 10 degree
Compatibilité produit : Servo moteur BMH (70 mm, 1 motor stacks)
Largeur : 68 mm
Hauteur : 270 mm
Profondeur : 237 mm
Poids : 1.8 kg
Caractéristiques techniques
| Protocole pris en charge pour lon | Non |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Indice de protection (ip) | Autre |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Tension du secteur | 230 V |
| Tension du secteur | 230 V |
| Fréquence du secteur | 50/60 hz |
| Type de convertisseur | Autre |
| Nombre de phases de sortie | 1 |
| Nombre de phases d'entrée | 1 |
| Convient pour environnement industriel | Oui |
| Utilisation autorisée en zone résidentielle et commerciale | Non |
| Puissance utile max. en charge linéaire sous tension de sortie assignée | 0,5 kW |
| Puissance utile max. en charge quadratique sous tension de sortie assignée | 0,5 kW |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension de sortie max. | 230 V |
| Supporte protocole bacnet | Non |
| Largeur | 68 mm |
| Hauteur | 270 mm |
| Profondeur | 237 mm |
| Avec élément de commande | Non |
| Nombre d’entrées numériques | 6 |
| Nombre de sorties numériques | 2 |
| Nombre d’entrées analogiques | 3 |
| Nombre de sorties analogiques | 1 |
| Nombre d'interfaces matérielles industrial ethernet | 0 |
| Nombre d'interfaces matérielles en série rs-232 | 0 |
| Nombre d'interfaces matérielles en série rs-422 | 0 |
| Nombre d'interfaces matérielles en série rs-485 | 0 |
| Nombre d'interfaces matérielles en série tty | 0 |
| Nombre d'interfaces matérielles usb | 0 |
| Nombre d'interfaces matérielles parallèles | 0 |
| Nombre d'autres interfaces matérielles | 0 |
| Avec prise pour ordinateur | Non |
| Fonctionnement possible à quatre quadrants | Non |
| Nombre d'interfaces matérielles profinet | 0 |
| Hacheur de freinage intégré | Non |
| Fréquence de sortie max. | 8 Hz |
| Tolérance relative de tension du réseau symétrique | 10 % |
| Tolérance relative de fréquence du réseau symétrique | 5 % |
| Courant de sortie nominal i2n | 3 A |
