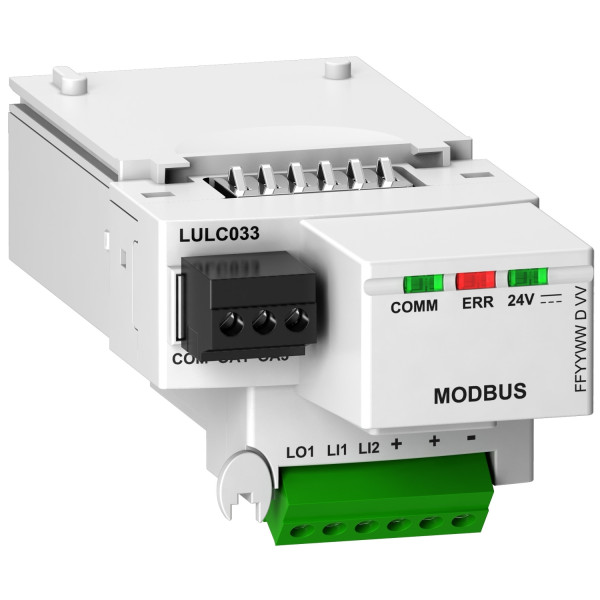

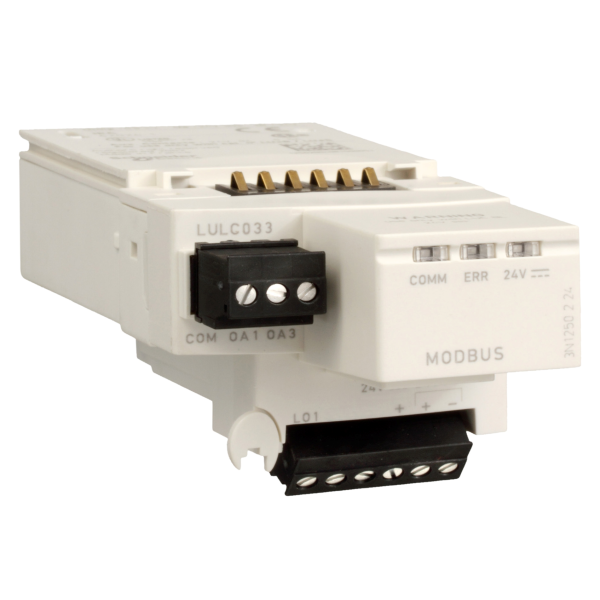

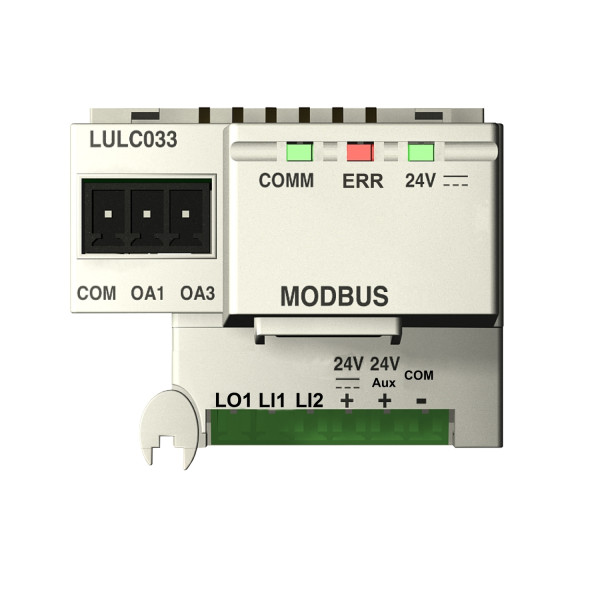

MODULE MODBUS 2 ENTREES MODULE COMMUNICATION

Description

• Gamme : TeSys
• Nom abrégé d'appareil : LUL
• Type de produit ou de composant : Module de communication

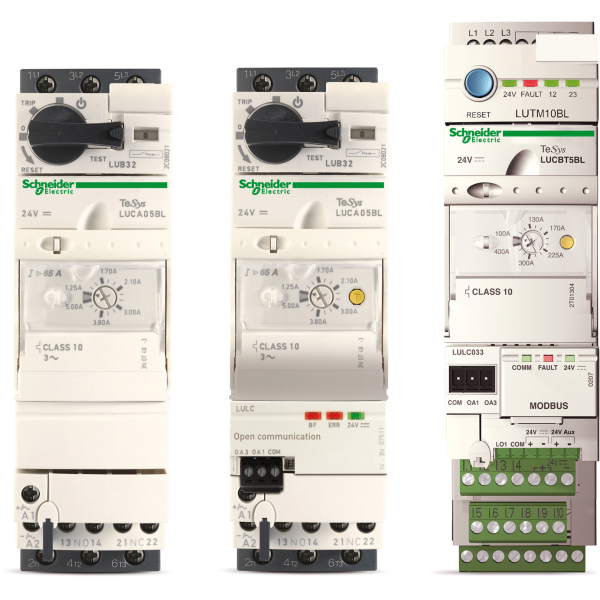

• Compatibilité produit : LUCA / LUCB / LUCC / LUCD / LUCL / LUCM

• Fonction disponible : Module de communication
• Mode d'installation : Kit enfichable
• Emplacement de montage : Avant
• Interface physique : RS485 multipoint
• Type de bus : Modbus
• Type de borne : RJ45 face avant
• Protocole du port communication : Modbus RTU
• Adressage : 0...31
• Vitesse de transmission : 19200 bit/s
• Temps de retour : 30 ms
• Nombre d'entrées : 2
• Logique d'entrée : Positif à 24 V c.c. - 7 mA
• Temps de réponse : 10 ms +/- 30 % passage à l'état 0 / 10 ms +/- 30 % passage à l'état 1
• Types d'entrée : Résistif
• Nombre de sorties : 1 / 2 dédié au fonctionnement de la bobine démarreur-contrôleur
• Alimentation en sortie : 24 V DC réseau
• Courant de sortie : <= 500 mA
• Type de protection : Fusible gG 1 A
• Courant commuté : 0.5 mA à 24 V
• Signalisation locale : 3 LED face avant
• Pas de raccordement : 3.81 mm
• Mode de raccordement : Borniers à vis-étrier 2 câble 0.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble 0.14...1 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble 0.14...1 mm² - rigidité du câble: rigide - sans extrémité de câble / Borniers à vis-étrier 1 câble 0.25...0.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble 0.25...1 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble 0.14...0.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Borniers à vis-étrier 2 câble 0.14...0.75 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble 0.25...0.34 mm² - rigidité du câble: souple - avec extrémité de câble
• Type de câble à associer : AWG 26...AWG 16
• Couple de serrage : 0.2...0.25 N.m - avec tournevis 2.5 mm
• Masse du produit : 0,08 kg
