Photo(s) non contractuelle(s)

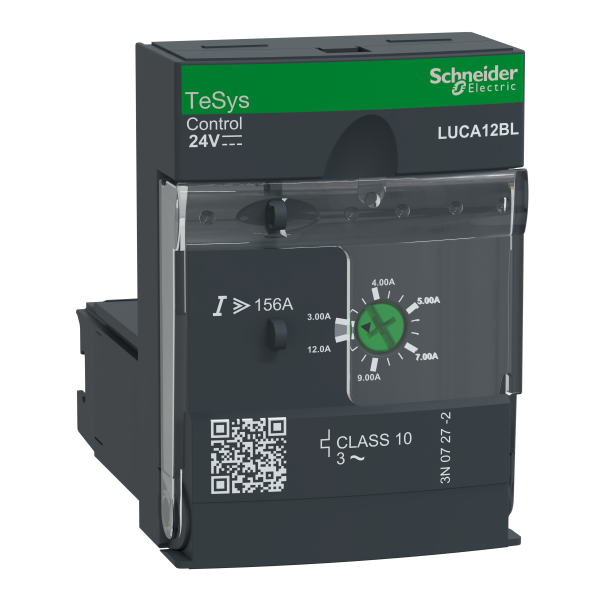

unité de contrôle standard LUCA classe 10 3 à 12 A 24 V CC
74.35 € HT 89.22 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 178 points de fidélité en achetant ce produit
Schneider Electric
SCHLUA1C11
bloc de contacts additionnels LUA 1O plus 1F
Non géré en stock
A commander
10.13 € HT 12.16 € TTC
Schneider Electric
SCHLUA1C20
bloc de contacts additionnels LUA 1F plus 1F
Non géré en stock
A commander
10.13 € HT 12.16 € TTC
Schneider Electric
SCHLUA8E20
MODULE D'ISOLATION POUR CIRCUIT DE CONTROLE
Non géré en stock
A commander
30.33 € HT 36.40 € TTC
Schneider Electric
SCHLUFN02
module de contacts auxiliaires LUF 2O
Non géré en stock
A commander
10.44 € HT 12.53 € TTC
Schneider Electric
SCHLUFN11
module de contacts auxiliaires LUF 1O plus 1F
Non géré en stock
A commander
10.18 € HT 12.22 € TTC
Schneider Electric
SCHLUFN20
module de contacts auxiliaires LUF 2F
Non géré en stock
A commander
9.66 € HT 11.59 € TTC
Description
Caractéristiques principales :
- Gamme : TeSys
- Product name : TeSys U
- Nom abrégé d'appareil : LUCA
- Type de produit ou de composant : Unité de contrôle standard
- Application spécifique du produit : Critères protection de base pour démarreurs moteur : surcharge et court-circuit
- Compatibilité produit : ASILUFC5 / ASILUFC51 / LUFC00 / LUFN..
- Catégorie d'emploi : AC-41 / AC-43 / AC-44
- Puissance moteur kw : 9 kW à 690 V AC 50/60 Hz / 5.5 kW à 400...440 V AC 50/60 Hz / 5.5 kW à 500 V AC 50/60 Hz
- Zone de réglage de protection thermique : 3...12 A
- Tension circuit de commande : 24 V DC
- Classe de surcharge thermique : Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...70 °C - conformément à IEC 60947-6-2 / Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...70 °C - conformément à UL 508
Caractéristiques complémentaires :
- Fonction disponible : Protection de fuite à la terre / Réinitialisation manuelle / Protection contre surintensité et court-circuit / Protection contre les défauts et déséquilibres de phase
- Mode d'installation : Kit enfichable
- Emplacement de montage : Avant
- Plage de tension du circuit de commande : 20...27 V pour c.c. circuit 24 V en marche
- Consommation électrique typique : 130 mA à 24 V c.c. I maximum lors de la fermeture avec LUB12 / 220 mA à 24 V c.c. I maximum lors de la fermeture avec LUB32 / 60 mA à 24 V c.c. I eff étanche avec LUB12 / 80 mA à 24 V c.c. I eff étanche avec LUB32
- Temps de fonctionnement : 35 ms ouverture avec LUB12 pour télécommande / 35 ms ouverture avec LUB32 pour télécommande / 70 ms fermeture avec LUB12 pour télécommande / 70 ms fermeture avec LUB32 pour télécommande
- Type de charge : Moteur triphasé - refroidissement: refroidissement naturel
- Seuil de déclenchement : 14,2 x Ir +/- 20 %
- [ui] tension assignée d'isolement : 600 V conformément à UL 508 / 690 V conformément à IEC 60947-1 / 600 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-6-2
- Déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires conformément à IEC 60947-1 / SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal conformément à IEC 60947-1
- Masse du produit : 0.135 kg
Référence : SCHLUCA12BL (Schneider-Electric)
Ancien produit : Telemecanique LUCA12BL
Produit temporairement sous allocation et dont le délai de livraison peut être allongé.
Nous consulter
Legrand
LEG024212
Osmoz - Boîte A Bouton Equipée - 1 Trou - Coup De Poing Pousser/Tourner
4,7 (3)
En stock
26 produit(s) disponible(s)
25.23 € HT 30.28 € TTC
Schneider Electric
SCHLUB12
base puissance 12 A contrôle bornes à vis étriers .connectique non débrochable
En stock
5 produit(s) disponible(s)
41.75 € HT 50.10 € TTC
Schneider Electric
SCHLUCA05BL
UNITE 1,25-5A 24V DC CTRL STANDARD CL 10
Non géré en stock
A commander
71.62 € HT 85.94 € TTC
Schneider Electric
SCHLUCA32BL
TeSys LUCA - unité de contrôle standard - classe 10 - 8..32A - 24Vcc
Non géré en stock
A commander
114.04 € HT 136.85 € TTC
Schneider Electric
SCHLULC033
MODULE MODBUS 2 ENTREES MODULE COMMUNICATION
Non géré en stock
A commander
105.72 € HT 126.86 € TTC
Mersen - Ferraz
MERW219232
Fusible 10x38 am 4a - sans indicateur - 500v
Rupture temporaire
A commander
0.78 € HT 0.94 € TTC
Soit un total de 7.80 € HT Soit un total de 9.40 € TTC
Caractéristiques techniques
| Avec transfo | Non |
| Puissance de fonctionnement nominale, ac-3, 400 v | 5,5 kW |
| Adapté à un arrêt d'urgence | Non |
| Courant de fonctionnement nominal ie | 12 A |
| Réglage de courant du déclencheur de surcharge | 12 A |
| Réglage de courant du déclencheur de surcharge | 3 A |
| Protocole pris en charge pour lon | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Oui |
| Protocole pris en charge pour profibus | Oui |
| Protocole pris en charge pour can | Oui |
| Protocole pris en charge pour interbus | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Oui |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Oui |
| Réinitialisation externe possible | Non |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Indice de protection (ip) | Ip20 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Classe de déclenchement | Class 10 |
| Avec déclencheur de court-circuit | Oui |
| Avec fusible | Non |
| Type de raccordement du circuit principal | Autre |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Type de tension d'actionnement | Dc |
| Type de starter moteur | Autre |
| Courant de fonctionnement nominal, ca-3, 400 v | 12 A |
| Température ambiante, limite supérieure sans restriction | 70 °C |
| Protection contre les surcharges compensée en température | Oui |
| Classe de coordination selon iec 60947-4-3 | Classe 2 |
| Courant permanent nominal (iu) | 12,0 A |
| Nombre de pôles | 3,0 |
| Fonction déclencheur de court-circuit | Non retardé |
| Réglage de courant du déclencheur de surcharge | 12,0 A |
| Réglage de courant du déclencheur de surcharge | 3 A |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Avec fonction de protection contre les mises à la terre accidentelles | Oui |
| Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé | 156,0 A |
| Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé | 156,0 A |
| Finition de la protection du moteur | Déclencheur thermique/magnétique |
| Type de tension d'actionnement | Dc |
