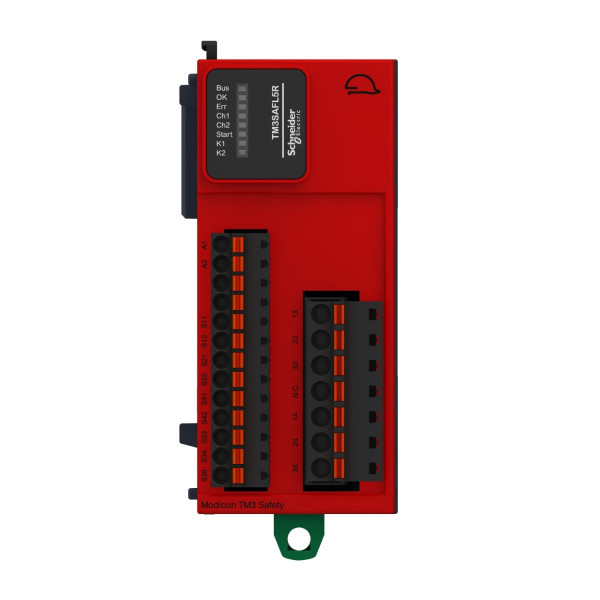

MODULE SECURITE POUR CONT ROLEUR M2XX, 2

Description

• Gamme de produits : Modicon TM3 Safety
• Type de produit ou de composant : Module de sécurité
• Nom abrégé d'appareil : TM3SAFL
• Utilisation module sécurité : Surveillance d'arrêt d'urgence, commutateur, barrière immatérielle de sécurité

• Fonction du module : Surveillance de l'équipement de protection électrosensible (ESPE) / Surveillance d'une protection mobile / Surveillance de l'arrêt d'urgence câblage à 2 canaux / Surveillance de plusieurs arrêts d'urgence 2 canaux / Surveillance du capteur de proximité / Monitoring of a movable guard associated with 2 equivalent switches and start
• Niveau de sécurité : Jusqu'à PL e/category 4 conformément à EN/ISO 13849-1 / Jusqu'à SIL3 conformément à EN/IEC 62061
• Temps synchro entre entrées : Illimité
• Mode de raccordement : 1 x 0,14 à 1 x 1,5 mm² souple sans embout bornes à vis-étriers imperdables, bornier amovible / 1 x 0,14 à 1 x 1,5 mm² rigide sans embout bornes à vis-étriers imperdables, bornier amovible / 1 x 0,25 à 1 x 0,5 mm² souple avec embout de câble, avec lunette bornes à vis-étriers imperdables, bornier amovible / 1 x 0,25 à 1 x 1,5 mm² souple avec embout de câble, sans lunette bornes à vis-étriers imperdables, bornier amovible / 1 x 0,2 à 1 x 2,5 mm² souple sans embout 13-14, 23-24, 33-34 borniers à ressorts, bornier débrochable / 1 x 0,2 à 1 x 2,5 mm² rigide sans embout 13-14, 23-24, 33-34 borniers à ressorts, bornier débrochable / 1 x 0,25 à 1 x 2,5 mm² souple avec embout de câble, avec lunette 13-14, 23-24, 33-34 borniers à ressorts, bornier débrochable / 1 x 0,25 à 1 x 2,5 mm² souple avec embout de câble, sans lunette 13-14, 23-24, 33-34 borniers à ressorts, bornier débrochable / 2 x 0,5 à 2 x 1,5 mm² souple avec embout de câble, avec double lunette 13-14, 23-24, 33-34 borniers à ressorts, bornier débrochable
• Type de sortie : 3F ouverture instantanée du relais
• [us] tension d'alimentation : 24 V DC (tolerance: - 20...20 %)
• Puissance consommée en w : 2.4 W
• Type de protection en entrée : Interne, électronique
• Tension circuit de commande : 24 V DC
• Pouvoir de coupure : 4 A à 24 V DC-13 (time constant: 50 ms) pour sortie relais
• Courant thermique de sortie : 6 A par relais pour sortie relais
• [ith] courant thermique conventionnel : 18 A
• Calibre du fusible à associer : 6 A à fusion rapide pour sortie relais conformément à EN/IEC 60947-5-1 / 4 A gG ou gL pour sortie relais conformément à EN/IEC 60947-5-1
• Courant minimum de sortie : 10 mA pour sortie relais
• Tension de sortie : 10 V pour sortie relais
• Temps de réponse sur ouverture des entrées : <= 40 ms
• [ui] tension assignée d'isolement : 300 V (degré de pollution: 2) conformément à IEC 60647-5-1
• [uimp] tension assignéede tenue aux chocs : 4 kV - overvoltage category: III conformément à IEC 60647-5-1
• Consommation électrique : 100 mA à 24 V DC pour alimentation externe
• Signalisation locale : 6 DEL vert/rouge pour user
• Raccordement électrique : Bornier à ressort
• Compatibilité produit : Safety light curtains conformément à EN/IEC 61496-1 (type 4)
• Support de montage : Top hat type TH35-15 rail conformément à IEC 60715 / Top hat type TH35-7.5 rail conformément à IEC 60715 / Wall mount using attached fasteners
• Masse du produit : 0.19 kg
