Photo(s) non contractuelle(s)

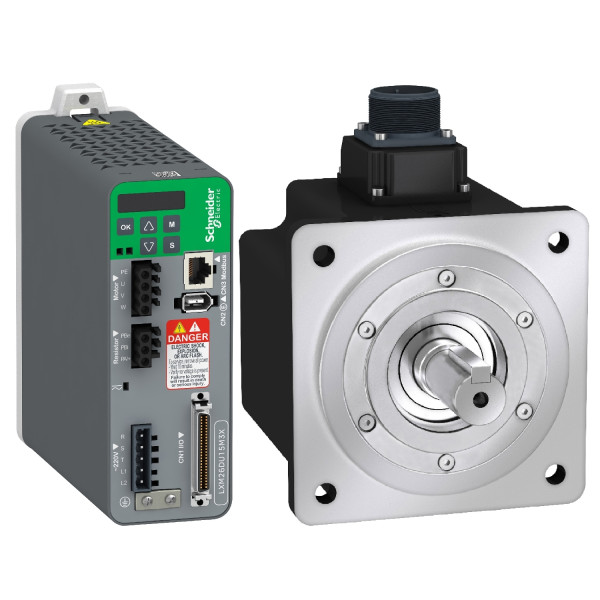

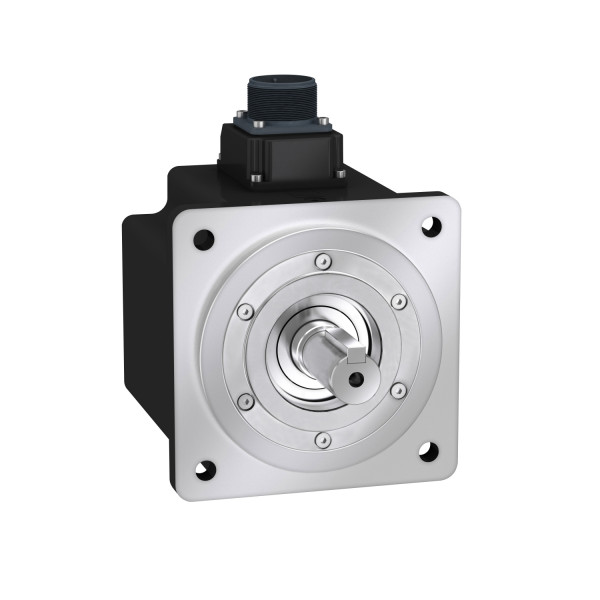

Moteur bch2 130mm 1000w c odeur 20-bit jo
1084.23 € HT 1301.08 € TTC
Dont éco participation : 0.28 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 2602 points de fidélité en achetant ce produit
Schneider Electric
SCHGBX120003K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 3
Non géré en stock
A commander
1015.00 € HT 1218.00 € TTC
Schneider Electric
SCHGBX120005K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 5
Non géré en stock
A commander
1015.00 € HT 1218.00 € TTC
Schneider Electric
SCHGBX120008K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 8
Non géré en stock
A commander
1015.00 € HT 1218.00 € TTC
Schneider Electric
SCHGBX120010K
Reducteur planetaire 120m m, rapport 10
Non géré en stock
A commander
2164.95 € HT 2597.94 € TTC
Schneider Electric
SCHGBX120012K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 12
Non géré en stock
A commander
1318.03 € HT 1581.64 € TTC
Schneider Electric
SCHGBX120015K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 15
Non géré en stock
A commander
1318.03 € HT 1581.64 € TTC
Schneider Electric
SCHGBX120020K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 20
Non géré en stock
A commander
1318.03 € HT 1581.64 € TTC
Schneider Electric
SCHGBX120025K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 25
Non géré en stock
A commander
1318.03 € HT 1581.64 € TTC
Schneider Electric
SCHGBX120032K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 32
Non géré en stock
A commander
1318.03 € HT 1581.64 € TTC
Schneider Electric
SCHVW3M1C12
Lxm26/28 connecteur cn1 i o
Non géré en stock
A commander
99.89 € HT 119.87 € TTC
Schneider Electric
SCHVW3M1C13
Lxm26/28 module io, 0.5m cable
Non géré en stock
A commander
485.39 € HT 582.47 € TTC
Schneider Electric
SCHVW3M2207
10 CONNECTEURS POUR BUS DC
Non géré en stock
A commander
100.45 € HT 120.54 € TTC
Schneider Electric
SCHVW3M5D2A
Bch2 kit connecteur, mil taille 1
Non géré en stock
A commander
275.56 € HT 330.67 € TTC
Schneider Electric
SCHVW3M5D2AR30
Cable moteur 3m binde 1,3 mm2, bch2 conn.
Non géré en stock
A commander
223.64 € HT 268.37 € TTC
Schneider Electric
SCHVW3M5D2AR50
Cable moteur 5m binde 1,3 mm2, bch2 conn.
Non géré en stock
A commander
315.41 € HT 378.49 € TTC
Schneider Electric
SCHVW3M7101R01
5 CABLES CHAINAGE DC BUS LXM 32 0.1M
Non géré en stock
A commander
92.18 € HT 110.62 € TTC
Schneider Electric
SCHVW3M7102R150
CABLE, BUS DC, 5,3 MM2, B LINDE, 15M
Non géré en stock
A commander
655.20 € HT 786.24 € TTC
Schneider Electric
SCHVW3M8D2A
Bch2 kit conn. codeur, mi l
Non géré en stock
A commander
231.59 € HT 277.91 € TTC
Schneider Electric
SCHVW3M8D2AR30
Cable codeur 3m blinde, b ch2 conn. mil
Non géré en stock
A commander
287.12 € HT 344.54 € TTC
Schneider Electric
SCHVW3M8D2AR50
Cable codeur 5m blinde, b ch2 conn. mil
Non géré en stock
A commander
335.72 € HT 402.86 € TTC
Description
Caractéristiques principales :Compatibilité de gamme : Lexium 28
Fonction produit : Servo moteur
Nom abrégé de l'appareil : BCH2
Caractéristiques complémentaires :
Vitesse mécanique maximum : 3000 Tr/mn
[us] tension d'alimentation : 220 V
Nombre de phases réseau : MonophaséTriphasé
Courant continu à l'arrêt : 5,77 A
Couple continu à l'arrêt : 4.77 N.m for LXM28A at 7 A, 220 V, single phase4.77 N.m for LXM28A at 7 A, 220 V, three phase4.77 N.m for LXM26D at 7 A, 220 V, single phase4.77 N.m for LXM26D at 7 A, 220 V, three phase
Alimentation continue : 1000 W
Couple crête à l’arrêt : 14.3 N.m for LXM28A at 7 A, 220 V, single phase14.3 N.m for LXM28A at 7 A, 220 V, three phase14.3 N.m for LXM26D at 7 A, 220 V, single phase14.3 N.m for LXM26D at 7 A, 220 V, three phase
Puissance de sortie nominale : 1000 W for LXM28A at 7 A, 220 V, single phase1000 W for LXM28A at 7 A, 220 V, three phase1000 W for LXM26D at 7 A, 220 V, single phase1000 W for LXM26D at 7 A, 220 V, three phase
Couple nominal : 4.77 N.m for LXM28A at 7 A, 220 V, single phase4.77 N.m for LXM28A at 7 A, 220 V, three phase4.77 N.m for LXM26D at 7 A, 220 V, single phase4.77 N.m for LXM26D at 7 A, 220 V, three phase
Vitesse nominale : 2000 rpm for LXM28A at 7 A, 220 V, single phase2000 rpm for LXM28A at 7 A, 220 V, three phase2000 rpm for LXM26D at 7 A, 220 V, single phase2000 rpm for LXM26D at 7 A, 220 V, three phase
Courant maximal irms : 19.64 A for LXM26D at 1 kW, 220 V19.64 A pour LXM28Aà 1 kW, 220 V
Courant permanent maximum : 6,29 A
Compatibilité produit : LXM26D servo variateur moteur à 1 kW, 220 V, triphaséLXM28A servo drive motor at 1 kW, 220 V, three phaseLXM26D servo variateur moteur à 1 kW, 220 V, monophaséLXM28A servo variateur moteur à 1 kW, 220 V, monophasé
Type d'arbre : Avec clavette
Diamètre de l'axe : 22 mm
Longueur de l'axe : 55 mm
Largeur clavette : 8 mm
Type de retour : Codeur monotour absolu 20 bits
Frein de parking : Sans
Support de montage : Bride standard asiatique
Taille bride moteur : 130 mm
Raccordement électrique : MIL connecteur
Constante de couple : 0.83 N.m/Aà 20 °C
Constante de fem : 50 V/ktr/mnà 20 °C
Inertie du rotor : 6.63 kg.cm²
Résistance du stator : 0.62 Ohmà 20 °C
Inductance du stator : 7.4 mH à 20 °C
Constante de temps électrique du stator : 11.94 msà 20 °C
Force radiale maximale fr : 670 N 2000 Tr/mn
Force axiale maximale fa : 200 N
Puissance d'accrochage des freins : 19,7 W
Type de refroidissement : Convection naturelle
Longueur : 147 mm
Nombre de taille moteur : 1
Diamètre du centrage : 110 mm
Profondeur du diamètre de centrage : 8 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 145 mm
Distance épaulement de l'arbre bride : 8 mm
Poids : 7 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac |
| Calibre/courant nominal assigné (in) | 0,9 A |
| Tension assignée (ue) | 220,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Im 3001 (b5) |
| Nombre de pôles | 0,0 |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | -20,0 °C |
| Puissance nominale à fréquence assignée | 0,1 kW |
| Indice de protection (ip) | Ip54 |
| Cycle de sollicitation | Autre |
| Taille de cadre conformément à iec | 40,0 mm |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0,0 V |
| Puissance de sortie de chauffage anti-condensation | 0,0 W |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Oui |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Clé |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Roulement à billes |
| Classe d’isolation selon iec | F |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 0,32 kN |
| Vitesse de rotation assignée à fréquence assignée | 3000,0 1/min |
| Matériau du boîtier/corps | Autre |
