Moteur bch2 130mm 1500w c odeur 20-bit jo
Moteur bch2 130mm 1500w c odeur 20-bit jo
Moteur bch2 130mm 1500w c odeur 20-bit jo
Moteur bch2 130mm 1500w c odeur 20-bit jo
Moteur bch2 130mm 1500w c odeur 20-bit jo
Moteur bch2 130mm 1500w c odeur 20-bit jo

Photo(s) non contractuelle(s)

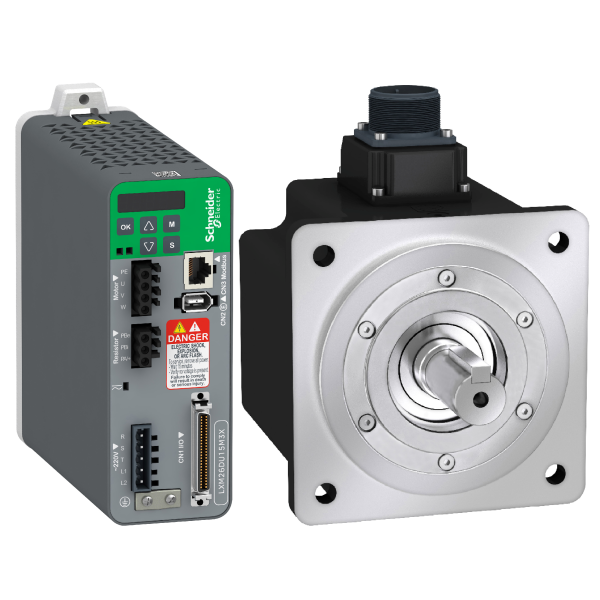

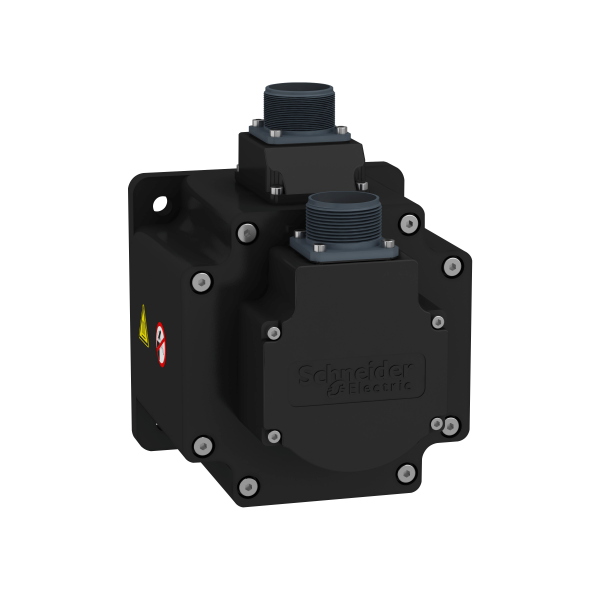

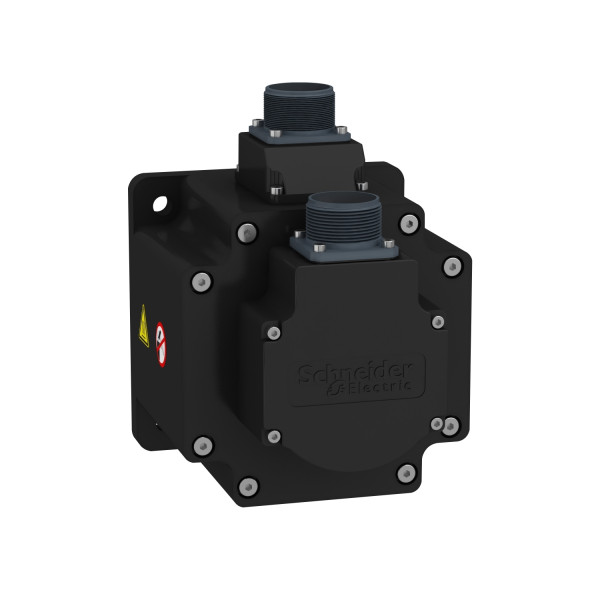

Moteur bch2 130mm 1500w c odeur 20-bit jo

1325.55 € HT 1590.66 € TTC

Dont éco participation : 0.28 €

Marque Schneider Electric

Référence BCH2MM1523CF6C

EAN 3606480734359

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :

Compatibilité de gamme : Lexium 28
Fonction produit : Servo moteur
Nom abrégé de l'appareil : BCH2

Caractéristiques complémentaires :

Vitesse mécanique maximum : 3000 Tr/mn
[us] tension d'alimentation : 220 V
Nombre de phases réseau : MonophaséTriphasé
Courant continu à l'arrêt : 6,18 A
Couple continu à l'arrêt : 7.16 N.m for LXM28A at 7 A, 220 V, single phase7.16 N.m for LXM28A at 7 A, 220 V, three phase7.16 N.m for LXM26D at 7 A, 220 V, single phase7.16 N.m for LXM26D at 7 A, 220 V, three phase
Alimentation continue : 1500 W
Couple crête à l’arrêt : 21.48 N.m for LXM28A at 7 A, 220 V, single phase21.48 N.m for LXM28A at 7 A, 220 V, three phase21.48 N.m for LXM26D at 7 A, 220 V, single phase21.48 N.m for LXM26D at 7 A, 220 V, three phase
Puissance de sortie nominale : 1500 W for LXM28A at 7 A, 220 V, single phase1500 W for LXM28A at 7 A, 220 V, three phase1500 W for LXM26D at 7 A, 220 V, single phase1500 W for LXM26D at 7 A, 220 V, three phase
Couple nominal : 7.16 N.m for LXM28A at 7 A, 220 V, single phase7.16 N.m for LXM28A at 7 A, 220 V, three phase7.16 N.m for LXM26D at 7 A, 220 V, single phase7.16 N.m for LXM26D at 7 A, 220 V, three phase
Vitesse nominale : 2000 rpm for LXM28A at 7 A, 220 V, single phase2000 rpm for LXM28A at 7 A, 220 V, three phase2000 rpm for LXM26D at 7 A, 220 V, single phase2000 rpm for LXM26D at 7 A, 220 V, three phase
Courant maximal irms : 20.31 A pour LXM26Dà 1.5 kW, 220 V20.31 A pour LXM28Aà 1.5 kW, 220 V
Courant permanent maximum : 6,74 A
Compatibilité produit : LXM28A servo drive motor at 1.5 kW, 220 V, single phaseLXM26D servo variateur moteur à 1.5 kW, 220 V, monophaséLXM26D servo variateur moteur à 1.5 kW, 220 V, triphaséLXM28A servo variateur moteur à 1.5 kW, 220 V, triphasé
Type d'arbre : Avec clavette
Diamètre de l'axe : 22 mm
Longueur de l'axe : 55 mm
Largeur clavette : 8 mm
Type de retour : Codeur monotour absolu 20 bits
Frein de parking : Avec
Couple statique : 9.6 N.m pour appareil seul
Support de montage : Bride standard asiatique
Taille bride moteur : 130 mm
Raccordement électrique : MIL connecteur
Constante de couple : 1.16 N.m/Aà 20 °C
Constante de fem : 70 V/ktr/mnà 20 °C
Inertie du rotor : 10 kg.cm²
Résistance du stator : 0.64 Ohmà 20 °C
Inductance du stator : 6.4 mHà 20 °C
Constante de temps électrique du stator : 10 msà 20 °C
Force radiale maximale fr : 670 N 2000 Tr/mn
Force axiale maximale fa : 200 N
Puissance d'accrochage des freins : 19,7 W
Type de refroidissement : Convection naturelle
Longueur : 202 mm
Nombre de taille moteur : 3
Diamètre du centrage : 110 mm
Profondeur du diamètre de centrage : 8 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 145 mm
Distance épaulement de l'arbre bride : 8 mm
Poids : 8.8 kg

Les avis clients

Caractéristiques techniques

Modèle Moteur synchrone triphasé
Type de tension Ac
Calibre/courant nominal assigné (in) 0,64 A
Tension assignée (ue) 220,0 V
Nombre de phases 3,0
Classe d’efficience énergétique Autre
Type de construction Im 3001 (b5)
Nombre de pôles 0,0
Fréquence assignée 60,0 Hz
Température d'utilisation 40,0 °C
Puissance nominale à fréquence assignée 1,5 kW
Indice de protection (ip) Ip54
Cycle de sollicitation Autre
Taille de cadre conformément à iec 40,0 mm
Efficacité à pleine charge 0,0 %
Rapport de courant de démarrage 0,0
Rapport de couple au démarrage 0,0
Rapport de couple de décrochage 0,0
Tension de chauffage anti-condensation 0,0 V
Puissance de sortie de chauffage anti-condensation 0,0 W
Avec résistance à coefficient de température positif Non
Avec détecteur-thermomètre à résistance (rtd) Non
Sécurité intrinsèque Sans
Capacité de surcharge Oui
Méthode de refroidissement Autre
Finition du bout d'arbre Clé
Isolation à imprégnation globale Autre
Adapté à la régulation de fréquence Non
Palier Roulement à billes
Classe d’isolation selon iec F
Avec protection contre la condensation Non
Couple de rotation nominal 0,16 kN
Vitesse de rotation assignée à fréquence assignée 3000,0 1/min
Matériau du boîtier/corps Autre
