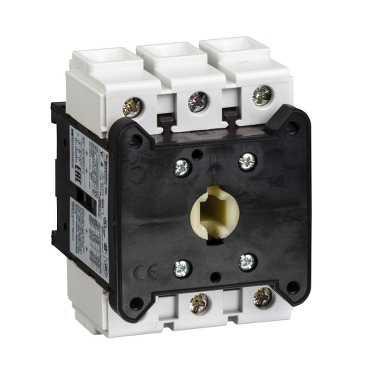

pôle principal 80 A pour V4

Description

• Gamme de produits : TeSys VARIO
• Nom abrégé d'appareil : Module de pôle principal
• Type de produit ou de composant : Modules additionnels
• Description des pôles : 1P
• Type de réseau : AC / DC
• [ith] courant thermique conventionnel : 80 A
• Aptitude au sectionnement : Oui

• Fréquence du réseau : 50/60 Hz
• Emplacement de montage : Gauche / Droite
• [ue] tension assignée d'emploi : 690 V AC 50/60 Hz
• [uimp] tension assignéede tenue aux chocs : 8 kV
• [ithe] courant thermique d'emploi sous enveloppe : 63 A
• [ie] courant assigné d'emploi : 10 A à 250 V L/R = 1 ms DC-2 3 / 10 A à 250 V L/R = 1 ms DC-3 3 / 10 A à 250 V L/R = 1 ms DC-4 3 / 10 A à 250 V L/R = 1 ms DC-5 3 / 15 A à 220 V L/R = 1 ms DC-2 3 / 15 A à 220 V L/R = 1 ms DC-3 3 / 15 A à 220 V L/R = 1 ms DC-4 3 / 15 A à 220 V L/R = 1 ms DC-5 3 / 2 A à 220 V L/R = 1 ms DC-2 1 / 2 A à 220 V L/R = 1 ms DC-3 1 / 2 A à 220 V L/R = 1 ms DC-4 1 / 2 A à 220 V L/R = 1 ms DC-5 1 / 20 A à 110 V L/R = 1 ms DC-2 2 / 20 A à 110 V L/R = 1 ms DC-3 2 / 20 A à 110 V L/R = 1 ms DC-4 2 / 20 A à 110 V L/R = 1 ms DC-5 2 / 25 A à 110 V L/R = 1 ms DC-1 1 / 25 A à 250 V L/R = 1 ms DC-1 2 / 30 A à 220 V L/R = 1 ms DC-1 2 / 33 A à 690 V AC-23A / 40 A à 220 V L/R = 1 ms DC-1 3 / 40 A à 250 V L/R = 1 ms DC-1 3 / 5 A à 250 V L/R = 1 ms DC-1 1 / 50 A à 60 V L/R = 1 ms DC-1 1 / 50 A à 60 V L/R = 1 ms DC-2 1 / 50 A à 60 V L/R = 1 ms DC-3 1 / 50 A à 60 V L/R = 1 ms DC-4 1 / 50 A à 60 V L/R = 1 ms DC-5 1 / 54 A à 500 V AC-23A / 55 A à 415 V AC-23A / 57 A à 400 V AC-23A / 0,25 à 220 V L/R = 1 ms DC-2 2 / 0,25 à 220 V L/R = 1 ms DC-3 2 / 0,25 à 220 V L/R = 1 ms DC-4 2 / 0,25 à 220 V L/R = 1 ms DC-5 2 / 0,25 à 250 V L/R = 1 ms DC-2 2 / 0,25 à 250 V L/R = 1 ms DC-3 2 / 0,25 à 250 V L/R = 1 ms DC-4 2 / 0,25 à 250 V L/R = 1 ms DC-5 2 / 63 A à 110 V L/R = 1 ms DC-2 3 / 63 A à 110 V L/R = 1 ms DC-3 3 / 63 A à 110 V L/R = 1 ms DC-4 3 / 63 A à 110 V L/R = 1 ms DC-5 3 / 8 A à 110 V L/R = 1 ms DC-2 1 / 8 A à 110 V L/R = 1 ms DC-3 1 / 8 A à 110 V L/R = 1 ms DC-4 1 / 8 A à 110 V L/R = 1 ms DC-5 1 / 8 A à 220 V L/R = 1 ms DC-1 1 / 80 A à 110 V L/R = 1 ms DC-1 2 / 80 A à 110 V L/R = 1 ms DC-1 3 / 80 A à 230...690 V AC-21A / 80 A à 230...690 V AC-22A / 80 A à 24 V L/R = 1 ms DC-1 1 / 80 A à 24 V L/R = 1 ms DC-1 2 / 80 A à 24 V L/R = 1 ms DC-1 3 / 80 A à 24 V L/R = 1 ms DC-2 1 / 80 A à 24 V L/R = 1 ms DC-2 2 / 80 A à 24 V L/R = 1 ms DC-2 3 / 80 A à 24 V L/R = 1 ms DC-3 1 / 80 A à 24 V L/R = 1 ms DC-3 2 / 80 A à 24 V L/R = 1 ms DC-3 3 / 80 A à 24 V L/R = 1 ms DC-4 1 / 80 A à 24 V L/R = 1 ms DC-4 2 / 80 A à 24 V L/R = 1 ms DC-4 3 / 80 A à 24 V L/R = 1 ms DC-5 1 / 80 A à 24 V L/R = 1 ms DC-5 2 / 80 A à 24 V L/R = 1 ms DC-5 3 / 80 A à 48 V L/R = 1 ms DC-1 1 / 80 A à 48 V L/R = 1 ms DC-1 2 / 80 A à 48 V L/R = 1 ms DC-1 3 / 80 A à 48 V L/R = 1 ms DC-2 1 / 80 A à 48 V L/R = 1 ms DC-2 2 / 80 A à 48 V L/R = 1 ms DC-2 3 / 80 A à 48 V L/R = 1 ms DC-3 1 / 80 A à 48 V L/R = 1 ms DC-3 2 / 80 A à 48 V L/R = 1 ms DC-3 3 / 80 A à 48 V L/R = 1 ms DC-4 1 / 80 A à 48 V L/R = 1 ms DC-4 2 / 80 A à 48 V L/R = 1 ms DC-4 3 / 80 A à 48 V L/R = 1 ms DC-5 1 / 80 A à 48 V L/R = 1 ms DC-5 2 / 80 A à 48 V L/R = 1 ms DC-5 3 / 80 A à 60 V L/R = 1 ms DC-1 2 / 80 A à 60 V L/R = 1 ms DC-1 3 / 80 A à 60 V L/R = 1 ms DC-2 2 / 80 A à 60 V L/R = 1 ms DC-2 3 / 80 A à 60 V L/R = 1 ms DC-3 2 / 80 A à 60 V L/R = 1 ms DC-3 3 / 80 A à 60 V L/R = 1 ms DC-4 2 / 80 A à 60 V L/R = 1 ms DC-4 3 / 80 A à 60 V L/R = 1 ms DC-5 2 / 80 A à 60 V L/R = 1 ms DC-5 3 / 1.5 A à 250 V L/R = 1 ms DC-2 1 / 1.5 A à 250 V L/R = 1 ms DC-3 1 / 1.5 A à 250 V L/R = 1 ms DC-4 1 / 1.5 A à 250 V L/R = 1 ms DC-5 1 / 58.5 A à 240 V AC-23A / 61.2 A à 230 V AC-23A
• Puissance assignée d'emploi en w : 15 kW à 230...240 V AC-3 / 22 kW à 400...415 V AC-3 / 30 kW à 400 V AC-23A / 30 kW à 415 V AC-23A / 30 kW à 500 V AC-3 / 30 kW à 690 V AC-23A / 37 kW à 500 V AC-23A / 18.5 kW à 230 V AC-23A / 18.5 kW à 240 V AC-23A / 18.5 kW à 690 V AC-3
• Classe de service intermittent : 30
• Pouvoir de fermeture : 800 A à 400 V (AC-21A / 800 A à 400 V (AC-22A / 800 A à 400 V (AC-23A
• [icm] pouvoir assigné de fermeture en court-circuit : 2.1 kA à 400 V
• [icw] courant assigné de courte durée admissible : 960 A à 400 V pendant 1 s
• Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 80 A aM / 10 kA à 400 V - fusible associé 80 A gG
• Pouvoir de coupure : 640 A à 400 V AC-21A / 640 A à 400 V AC-22A / 640 A à 400 V AC-23A
• Durée de vie mécanique : 30000 cycle
• Durée de vie électrique : 30000 cycle sur AC-21 / 30000 cycle sur DC-1 / 30000 cycle sur DC-2 / 30000 cycle sur DC-3 / 30000 cycle sur DC-4 / 30000 cycle sur DC-5
• Mode de raccordement : Bornes à vis câble 16 mm² - rigidité du câble: souple - avec extrémité de câble / Bornes à vis câble 25 mm² - rigidité du câble: rigide -
• Couple de serrage : 4 N.m - sur bornes à vis
• Hauteur : 83 mm
• Largeur : 20 mm
• Profondeur : 46 mm
• Masse du produit : 0.1 kg
