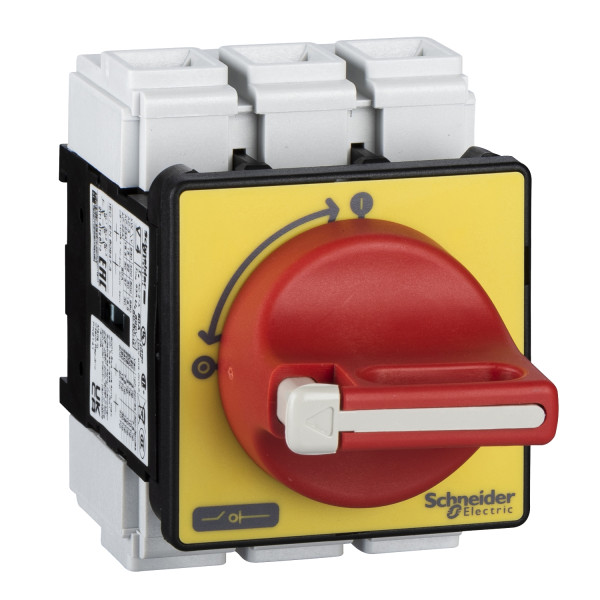

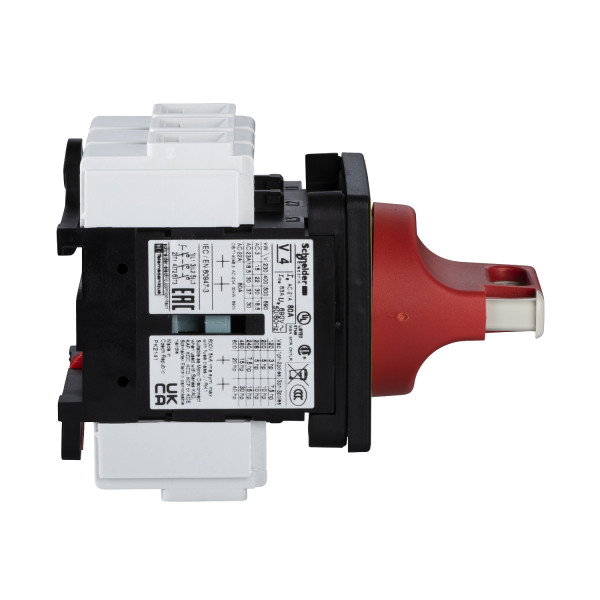

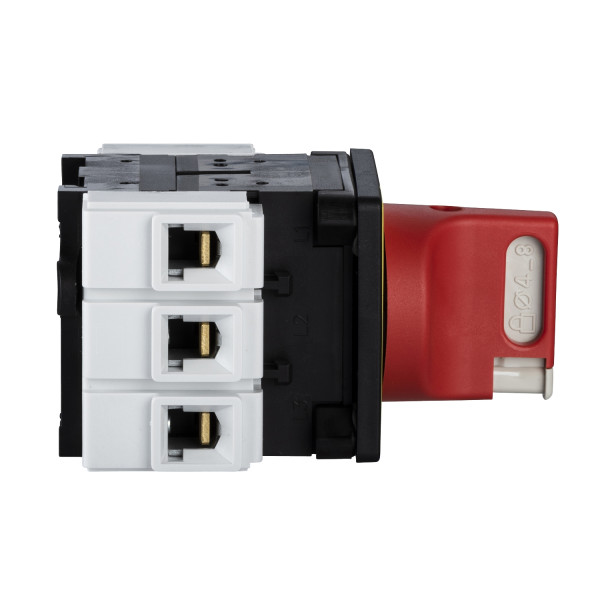

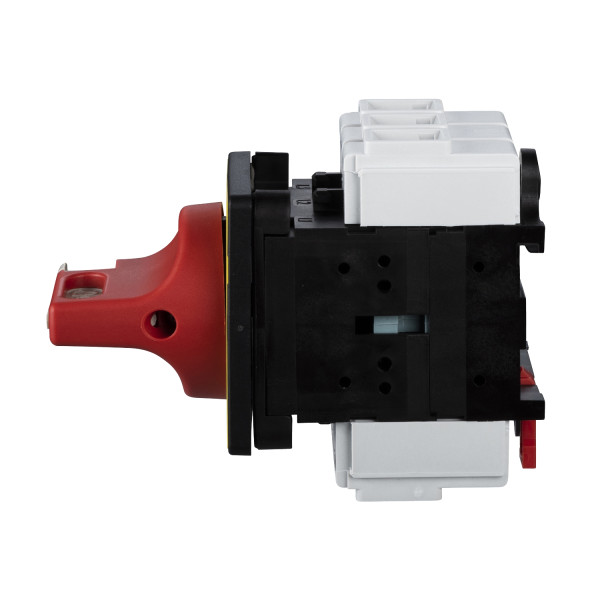

interrupteursectionneur VCF 3P 690 V 80 A poignée rouge cadenassable
77.52 € HT 93.02 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 186 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : TeSys VARIO
- Nom abrégé d'appareil : Interrupteur-sectionneur principal
- Type de produit ou de composant : Interrupteur-sectionneur rotatif
- Niveau de performance : Hautes performances
- Type d'interrupteur : Arrêt d'urgence
- Description des pôles : 3P
- Type de réseau : AC
- Style de montage de la commande rotative : Directe
- Couleur de poignée : RED
- Couleur du plastron de la commande : Jaune
- [ith] courant thermique conventionnel : 80 A
- Aptitude au sectionnement : Oui
- Composition du kit : Poignée rouge / Corps de l'interrupteur V4
- Type de commande : Avec arrêt d'urgence
- Cadenassage de la commande rotative : Up to 3 padlocks
- Support de montage : Porte pour poignée rotative / Rail symétrique pour corps
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz
- [uimp] tension assignéede tenue aux chocs : 8 kV
- [ithe] courant thermique d'emploi sous enveloppe : 63 A
- [ie] courant assigné d'emploi : 10 A à 250 V L/R = 1 ms DC-2 3 / 10 A à 250 V L/R = 1 ms DC-3 3 / 10 A à 250 V L/R = 1 ms DC-4 3 / 10 A à 250 V L/R = 1 ms DC-5 3 / 15 A à 220 V L/R = 1 ms DC-2 3 / 15 A à 220 V L/R = 1 ms DC-3 3 / 15 A à 220 V L/R = 1 ms DC-4 3 / 15 A à 220 V L/R = 1 ms DC-5 3 / 2 A à 220 V L/R = 1 ms DC-2 1 / 2 A à 220 V L/R = 1 ms DC-3 1 / 2 A à 220 V L/R = 1 ms DC-4 1 / 2 A à 220 V L/R = 1 ms DC-5 1 / 20 A à 110 V L/R = 1 ms DC-2 2 / 20 A à 110 V L/R = 1 ms DC-3 2 / 20 A à 110 V L/R = 1 ms DC-4 2 / 20 A à 110 V L/R = 1 ms DC-5 2 / 25 A à 110 V L/R = 1 ms DC-1 1 / 25 A à 250 V L/R = 1 ms DC-1 2 / 30 A à 220 V L/R = 1 ms DC-1 2 / 33 A à 690 V AC-23A / 40 A à 220 V L/R = 1 ms DC-1 3 / 40 A à 250 V L/R = 1 ms DC-1 3 / 5 A à 250 V L/R = 1 ms DC-1 1 / 50 A à 60 V L/R = 1 ms DC-1 1 / 50 A à 60 V L/R = 1 ms DC-2 1 / 50 A à 60 V L/R = 1 ms DC-3 1 / 50 A à 60 V L/R = 1 ms DC-4 1 / 50 A à 60 V L/R = 1 ms DC-5 1 / 54 A à 500 V AC-23A / 55 A à 415 V AC-23A / 57 A à 400 V AC-23A / 0,25 à 220 V L/R = 1 ms DC-2 2 / 0,25 à 220 V L/R = 1 ms DC-3 2 / 0,25 à 220 V L/R = 1 ms DC-4 2 / 0,25 à 220 V L/R = 1 ms DC-5 2 / 0,25 à 250 V L/R = 1 ms DC-2 2 / 0,25 à 250 V L/R = 1 ms DC-3 2 / 0,25 à 250 V L/R = 1 ms DC-4 2 / 0,25 à 250 V L/R = 1 ms DC-5 2 / 63 A à 110 V L/R = 1 ms DC-2 3 / 63 A à 110 V L/R = 1 ms DC-3 3 / 63 A à 110 V L/R = 1 ms DC-4 3 / 63 A à 110 V L/R = 1 ms DC-5 3 / 8 A à 110 V L/R = 1 ms DC-2 1 / 8 A à 110 V L/R = 1 ms DC-3 1 / 8 A à 110 V L/R = 1 ms DC-4 1 / 8 A à 110 V L/R = 1 ms DC-5 1 / 8 A à 220 V L/R = 1 ms DC-1 1 / 80 A à 110 V L/R = 1 ms DC-1 2 / 80 A à 110 V L/R = 1 ms DC-1 3 / 80 A à 230...690 V AC-21A / 80 A à 230...690 V AC-22A / 80 A à 24 V L/R = 1 ms DC-1 1 / 80 A à 24 V L/R = 1 ms DC-1 2 / 80 A à 24 V L/R = 1 ms DC-1 3 / 80 A à 24 V L/R = 1 ms DC-2 1 / 80 A à 24 V L/R = 1 ms DC-2 2 / 80 A à 24 V L/R = 1 ms DC-2 3 / 80 A à 24 V L/R = 1 ms DC-3 1 / 80 A à 24 V L/R = 1 ms DC-3 2 / 80 A à 24 V L/R = 1 ms DC-3 3 / 80 A à 24 V L/R = 1 ms DC-4 1 / 80 A à 24 V L/R = 1 ms DC-4 2 / 80 A à 24 V L/R = 1 ms DC-4 3 / 80 A à 24 V L/R = 1 ms DC-5 1 / 80 A à 24 V L/R = 1 ms DC-5 2 / 80 A à 24 V L/R = 1 ms DC-5 3 / 80 A à 48 V L/R = 1 ms DC-1 1 / 80 A à 48 V L/R = 1 ms DC-1 2 / 80 A à 48 V L/R = 1 ms DC-1 3 / 80 A à 48 V L/R = 1 ms DC-2 1 / 80 A à 48 V L/R = 1 ms DC-2 2 / 80 A à 48 V L/R = 1 ms DC-2 3 / 80 A à 48 V L/R = 1 ms DC-3 1 / 80 A à 48 V L/R = 1 ms DC-3 2 / 80 A à 48 V L/R = 1 ms DC-3 3 / 80 A à 48 V L/R = 1 ms DC-4 1 / 80 A à 48 V L/R = 1 ms DC-4 2 / 80 A à 48 V L/R = 1 ms DC-4 3 / 80 A à 48 V L/R = 1 ms DC-5 1 / 80 A à 48 V L/R = 1 ms DC-5 2 / 80 A à 48 V L/R = 1 ms DC-5 3 / 80 A à 60 V L/R = 1 ms DC-1 2 / 80 A à 60 V L/R = 1 ms DC-1 3 / 80 A à 60 V L/R = 1 ms DC-2 2 / 80 A à 60 V L/R = 1 ms DC-2 3 / 80 A à 60 V L/R = 1 ms DC-3 2 / 80 A à 60 V L/R = 1 ms DC-3 3 / 80 A à 60 V L/R = 1 ms DC-4 2 / 80 A à 60 V L/R = 1 ms DC-4 3 / 80 A à 60 V L/R = 1 ms DC-5 2 / 80 A à 60 V L/R = 1 ms DC-5 3 / 1.5 A à 250 V L/R = 1 ms DC-2 1 / 1.5 A à 250 V L/R = 1 ms DC-3 1 / 1.5 A à 250 V L/R = 1 ms DC-4 1 / 1.5 A à 250 V L/R = 1 ms DC-5 1 / 58.5 A à 240 V AC-23A / 61.2 A à 230 V AC-23A
- Puissance assignée d'emploi en w : 15 kW à 230...240 V AC-3 / 22 kW à 400...415 V AC-3 / 30 kW à 400 V AC-23A / 30 kW à 415 V AC-23A / 30 kW à 500 V AC-3 / 30 kW à 690 V AC-23A / 37 kW à 500 V AC-23A / 18.5 kW à 230 V AC-23A / 18.5 kW à 240 V AC-23A / 18.5 kW à 690 V AC-3
- Classe de service intermittent : 30
- Pouvoir de fermeture : 800 A à 400 V (AC-21A) / 800 A à 400 V (AC-22A) / 800 A à 400 V (AC-23A)
- [icm] pouvoir assigné de fermeture en court-circuit : 2.1 kA à 400 V au Ipeak
- [icw] courant assigné de courte durée admissible : 960 kA à 400 V pendant 1 s
- Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 80 A aM / 10 kA à 400 V - fusible associé 80 A gG
- Pouvoir de coupure : 640 kA à 400 V AC-21A / 640 kA à 400 V AC-22A / 640 kA à 400 V AC-23A
- Durée de vie mécanique : 30000 cycle
- Durée de vie électrique : 30000 cycle sur AC-21 / 30000 cycle sur DC-1...5
- Mode de raccordement : Circuit de puissance : bornes à vis câble 16 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : bornes à vis câble 25 mm² - rigidité du câble: rigide -
- Couple de serrage : Circuit de puissance : 4 N.m - sur bornes à vis
- Prévision de verrouillage : Cadenassable
- Marquage : 0 - 1
- Dimension de base : 60 x 60 mm
- Hauteur : 60 mm
- Largeur : 60 mm
- Masse du produit : 0.56 kg
