Photo(s) non contractuelle(s)

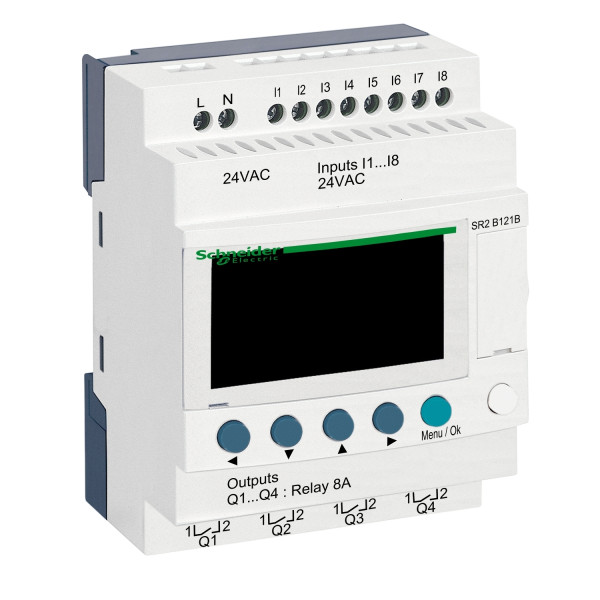

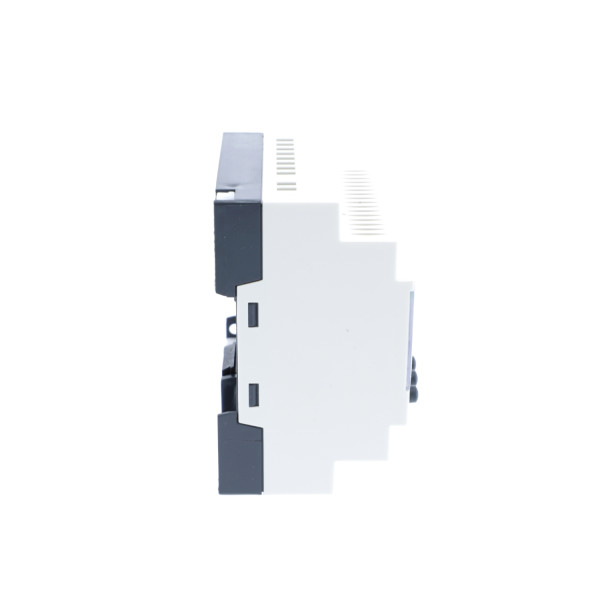

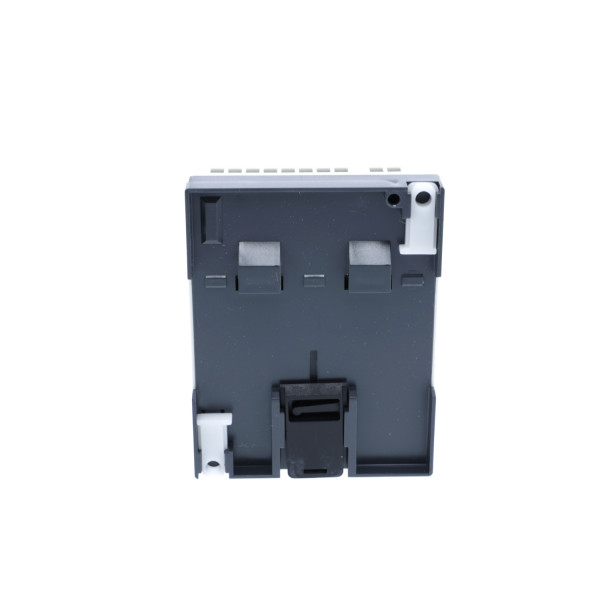

module de protection MODULE LOG. 12 E-S 24 VAC
179.38 € HT 215.26 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 430 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Zelio Logic
- Type de produit ou de composant : Relais intelligent compact
- Affichage local : Avec
- Nombre de lignes de schéma de contrôle : <= 200 avec FBD programmation / 120 avec Ladder programmation
- Temps de cycle : 6...90 ms
- Temps de sauvegarde : 10 ans à 25 °C
- Dérive de l'horloge : 6 s/mois à 25 °C / 12 min/an à 0...55 °C
- Vérifications : Mémoire du programme à chaque misesous tension
- [us] tension d'alimentation : 24 V
- Limites de la tension d'alimentation : 20.4...28.8 V
- Fréquence d'alimentation : 50/60 Hz
- Courant d'alimentation : 145 mA (sans extension)
- Puissance consommée en va : 4 VA sans extension
- Tension d'isolement : 1780 V
- Type de protection : Contre l'inversion de bornes (instructions de contrôle non exécutées)
- Nombre entrées tor : 8
- Tension entrées tor : 24 V c.a.
- Courant d'entrée tor : 4.4 mA
- Fréquences d'entrée numérique : 47...53 Hz / 57,..63 Hz
- Tension état 1 garanti : >= 14 V pour entrée TOR
- Tension état 0 garanti : <= 5 V pour entrée TOR
- Courant état 1 garanti : > 2 mA pour entrée TOR
- Courant état 0 garanti : < 0.5 mA pour entrée TOR
- Impédance d'entrée : 4.6 kOhm (entrée TOR)
- Nombre de sorties : 4 relais sortie(s)
- Limites de la tension de sortie : 24...250 V c.a. / 5...30 V DC (sortie relais)
- Description des contacts : Non pour sortie relais
- Courant thermique de sortie : 8 A pour les 4 sorties (sortie relais)
- Durée de vie électrique : 500000 cycle AC-12 à 230 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle AC-15 à 230 V, 0.9 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle DC-12 à 24 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle DC-13 à 24 V, 0.6 A pour sortie relais conformément à EN/IEC 60947-5-1
- Pouvoir de commutation en ma : >= 10 mA à 12 V (sortie relais)
- Taux de disponibilité en hz : 0.1 Hz (au courant nominal) pour sortie relais / 10 Hz (sans charge) pour sortie relais
- Durée de vie mécanique : 10000000 cycle (sortie relais)
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1 et EN/IEC 60664-1
- Horloge : Avec
- Temps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais / 5 ms (de phase 1 à phase 0) pour sortie relais / 50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR / 50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR / 50...255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR / 50...255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TOR
- Mode de raccordement : Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 semi-solide / Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 rigide / Bornes à vis, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² AWG 24...14 souple avec embout / Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG 24...16 rigide / Bornes à vis, capacité de serrage: 2 x 0,25 à 2 x 0,75 mm² AWG 24...18 souple avec embout
- Couple de serrage : 0.5 N.m
- Catégorie de surtension : III conformément à EN/IEC 60664-1
- Masse du produit : 0.25 kg
Ancien produit : Telemecanique SR2B121B
Legrand
LEG098001
Presse-étoupe plastique ISO16 - IP68 - RAL 7001
5,0 (1)
En stock
558 produit(s) disponible(s)
0.92 € HT 1.10 € TTC
Legrand
LEG037170
Bloc de jonction Viking 3 - pour cond de protect pied métal - rail sym - pas 5
5,0 (1)
En stock
22 produit(s) disponible(s)
2.97 € HT 3.56 € TTC
Legrand
LEG037550
Cloison terminale pour Bloc de jonction Viking 3 à vis - 1 entr/1 sort - pas 5,6,8,10
5,0 (2)
En stock
139 produit(s) disponible(s)
0.51 € HT 0.61 € TTC
Schneider Electric
SCHLUA1C20
bloc de contacts additionnels LUA 1F plus 1F
Non géré en stock
A commander
10.13 € HT 12.16 € TTC
Schneider Electric
SCHLUB12
base puissance 12 A contrôle bornes à vis étriers .connectique non débrochable
En stock
5 produit(s) disponible(s)
41.75 € HT 50.10 € TTC
Schneider Electric
SCHLUCA12B
unité de contrôle standard LUCA classe 10 3 à 12 A 24 V CA
Non géré en stock
A commander
80.30 € HT 96.36 € TTC
Caractéristiques techniques
| Largeur | 71,2 mm |
| Hauteur | 90,0 mm |
| Profondeur | 59,5 mm |
| Évolutif | Non |
| Courant de commutation | 8,0 A |
| Avec minuterie | Oui |
| Avec affichage | Oui |
| Adapté aux fonctions de sécurité | Non |
| Nombre d’entrées numériques | 8,0 |
| Nombre de sorties numériques | 4,0 |
| Type de tension d’alimentation | Ac |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles en série rs-232 | 1,0 |
| Nombre d'autres interfaces matérielles | 1,0 |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Capacité de redondance | Non |
| Avec sortie de relais | Oui |
| Montage possible sur barres profilées | Oui |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Indice de protection (ip) | Ip20 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Catégorie selon en 954-1 | 1 |
| Encastrement frontal possible | Oui |
| Montage sur rack possible | Non |
| Montage mural/direct possible | Oui |
| Appareil d'extension | Non |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Appareil de base | Oui |
| Maître io-link | Non |
| Niveau de performance selon en iso 13849-1 | Sans |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation ca 50 hz | 24,0 V |
| Tension d'alimentation ca 50 hz | 24 V |
| Tension d'alimentation ca 60 hz | 24,0 V |
| Tension d'alimentation ca 60 hz | 24 V |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre d’entrées analogiques | 0,0 |
| Nombre de sorties analogiques | 0,0 |
| Nombre d'interfaces matérielles industrial ethernet | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 0,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Nombre d'interfaces matérielles wireless | 0,0 |
| Tension d'alimentation cc | 0,0 V |
