base puissance 12 A contrôle bornes à vis étriers .connectique non débrochable

Description

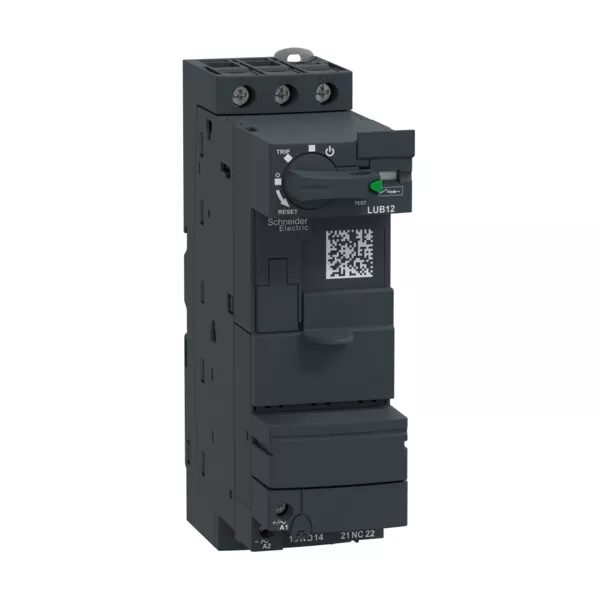

Base de puissance 12 A contrôle bornes à vis étriers Schneider Electric

Cette base de puissance TeSys U, de la marque Schneider Electric, est un dispositif électrique servant à l’alimentation d’un moteur à base non inversible. Elle est utilisée pour alimenter un système de contrôle avec une intensité de 12 A sur une tension de 230 à 690 V. Elle possède 2 contacts, fermé et ouvert, capables de contrôler un circuit de 48 à 220 V. Cette base de puissance tripolaire dispose d’un pouvoir de coupure allant jusqu’à 50 kA. Son raccordement est assuré par des bornes à vis-étriers pour renforcer la jonction parfaite des câbles.

Les + du produit :

• Bornes à vis-étriers

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys U
• Nom abrégé d'appareil : LUB
• Type de produit ou de composant : Alimentation de base non inversible
• Description des pôles : 3P
• Aptitude au sectionnement : Oui
• [ith] courant thermique conventionnel : 12 A
• Catégorie d'emploi : AC-41 / AC-43 / AC-44
• Tension circuit de commande : 110...220 V c.c. / 110...240 V c.a. 50/60 Hz / 24 V AC 50/60 Hz / 24 V DC / 48 V AC 50/60 Hz / 48...72 V c.c.

Caractéristiques complémentaires :

• Composition contact auxiliaire : 1F+1O
• Type de contacts auxiliaires : Type contacts branchés (1F+1O) conformément à IEC 60947-4-1 / Type contact miroir (1 ''O'') état de l'alimentation conformément à norme IEC 60947-1
• [ue] tension assignée d'emploi : 230 V / 440 V / 500 V / 690 V
• Fréquence réseau : 40...60 Hz
• [ie] courant assigné d'emploi : 12 A à <= 440 V / 12 A à 500 V / 9 A à 690 V
• [ics] pouvoir assigné de coupure de service en court-circuit : 10 kA 500 V / 4 kA 690 V / 50 kA 230 V / 50 kA 440 V
• Consommation électrique typique : 130 mA à 24 V c.c. I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD / 140 mA à 24 V c.a. I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD / 150 mA à 24 V c.c. I maximum lors de la fermeture avec LUCM / 280 mA à 110...220 V c.c. I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD / 280 mA à 110...240 V c.a. I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD / 280 mA à 48...72 V c.a. I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD / 280 mA à 48...72 V c.c. I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD / 35 mA à 110...220 V c.c. I eff étanche avec LUCA, LUCB, LUCC, LUCD / 35 mA à 110...240 V c.a. I eff étanche avec LUCA, LUCB, LUCC, LUCD / 35 mA à 48...72 V c.a. I eff étanche avec LUCA, LUCB, LUCC, LUCD / 35 mA à 48...72 V c.c. I eff étanche avec LUCA, LUCB, LUCC, LUCD / 60 mA à 24 V c.c. I eff étanche avec LUCA, LUCB, LUCC, LUCD / 70 mA à 24 V c.a. I eff étanche avec LUCA, LUCB, LUCC, LUCD / 70 mA à 24 V c.c. I eff étanche avec LUCM
• Niveau de fiabilité de la sécurité : B10d 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1 / B10d 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1
• Temps de fonctionnement : 35 ms ouverture avec LUCA, LUCB, LUCC, LUCD, LUCM pour télécommande / 50 ms à >= 72 V fermeture avec LUCA, LUCB, LUCC, LUCD pour télécommande / 60 ms à 48 V fermeture avec LUCA, LUCB, LUCC, LUCD pour télécommande / 70 ms à 24 V fermeture avec LUCA, LUCB, LUCC, LUCD pour télécommande / 75 ms fermeture avec LUCM pour télécommande
• Durée de vie mécanique : 15000000 cycle
• Vitesse de commande : 60 cyc/mn
• [ui] tension assignée d'isolement : 600 V conformément à UL 508 / 690 V conformément à IEC 60947-1 3 / 600 V conformément à CSA C22.2 No 14
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-6-2
• Déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires conformément à IEC 60947-1 appendix N / SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal conformément à IEC 60947-1 appendix N
• Mode de raccordement : Power circuit : screw clamp terminals 2 cable 1.5...6 mm² - cable stiffness: flexible - without cable end / Télécommande : borniers à vis-étrier 1 câble 0.34...1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Control circuit : screw clamp terminals 1 cable 0.75...1.5 mm² - cable stiffness: flexible - without cable end / Control circuit : screw clamp terminals 1 cable 0.75...1.5 mm² - cable stiffness: rigid - without cable end / Control circuit : screw clamp terminals 2 cable 0.34...1.5 mm² - cable stiffness: flexible - with cable end / Control circuit : screw clamp terminals 2 cable 0.75...1.5 mm² - cable stiffness: flexible - without cable end / Control circuit : screw clamp terminals 2 cable 0.75...1.5 mm² - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 1 cable 1...10 mm² - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 1 cable 1...6 mm² - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 1 cable 2.5...10 mm² - cable stiffness: flexible - without cable end / Power circuit : screw clamp terminals 2 cable 1...6 mm² - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 2 cable 1...6 mm² - cable stiffness: rigid - without cable end
• Couple de serrage : Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm plat / Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm cruciforme Philips n° 1 / Circuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm plat / Circuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm empreinte Philips n°2
• Largeur : 45 mm
• Hauteur : 145 mm
• Profondeur : 126 mm
• Masse du produit : 0.9 kg

Référence : SCHLUB12 (Schneider-Electric)

Ancien produit : Telemecanique LUB12
