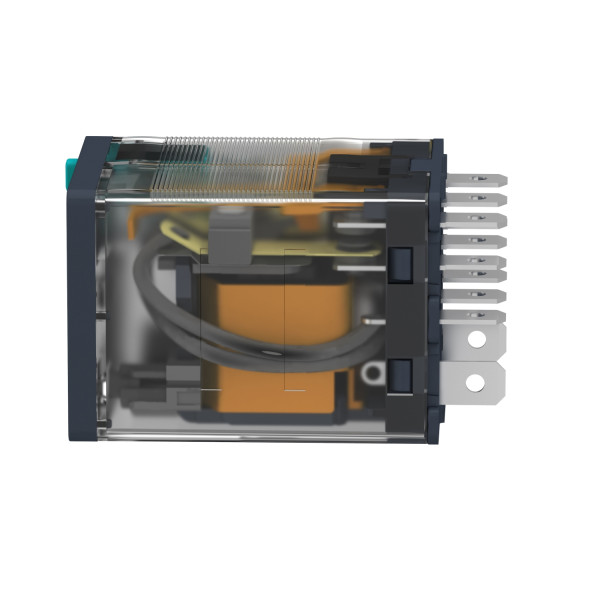

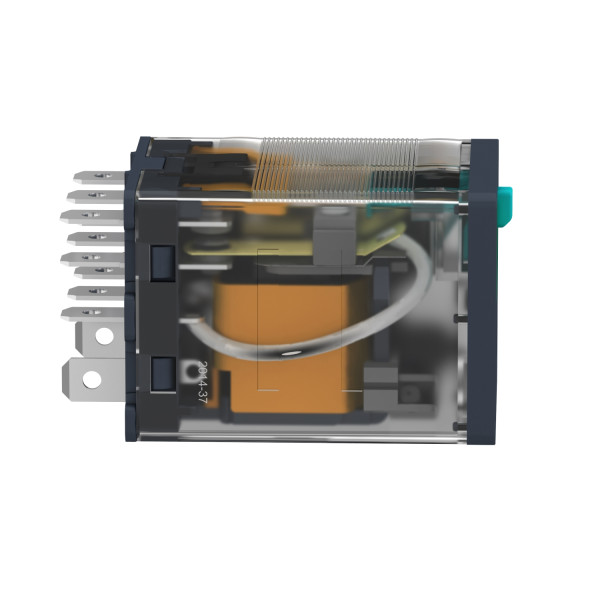

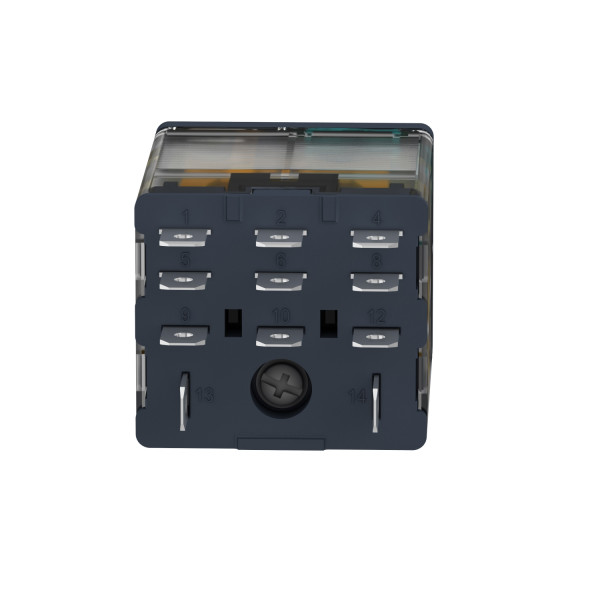

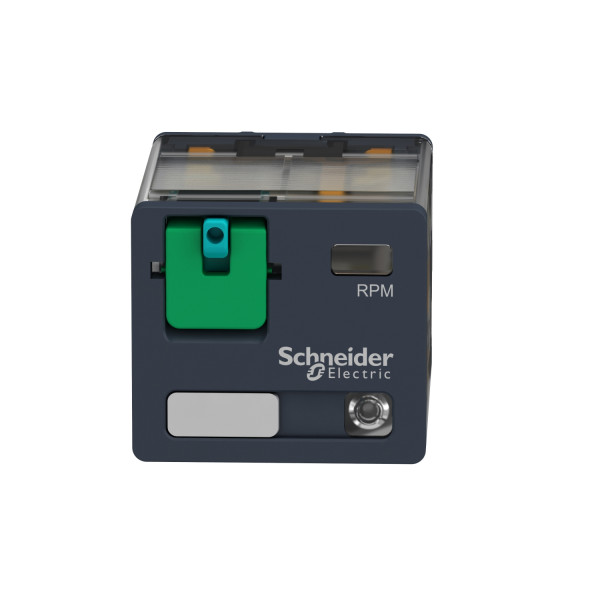

RELAIS DE PUISSANCE 3 CO AVEC LED 24 V DC
13.10 € HT 15.72 € TTC
Soit un prix unitaire de 13.10 € HT Soit un prix unitaire de 15.72 € TTC
Soit un total de 131.00 € HT Soit un total de 157.20 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 31 points de fidélité en achetant ce produit
Schneider Electric
SCHRPZF3
EMBASE SIMPLE RACCORDEMENTS MIXES 2CO
Non géré en stock
A commander
7.31 € HT 8.77 € TTC
Soit un total de 73.10 € HT Soit un total de 87.70 € TTC
Description
Caractéristiques principales :- Gamme de produits : Zelio Relay
- Nom de gamme : Puissance
- Type de produit ou de composant : Relais enfichable
- Nom abrégé d'appareil : RPM
- Description des contacts : 3 "OF"
- Fonctionnement des contacts : Standard
- Tension circuit de commande : 24 V DC
- [ithe] courant thermique d'emploi sous enveloppe : 15 A à -40...55 °C
- Led d'état : Avec
- Type de commande : Bouton-poussoir
- Antiparasitage bobine : Sans
- Coefficient d'utilisation : 20 %
- Forme des broches : Plat
- [ui] tension assignée d'isolement : 250 V conformément à EN/IEC 60947 / 250 V conformément à IEC / 300 V conformément à EN/IEC 60947 / 300 V conformément à UL / 300 V conformément à CSA
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à IEC 61000-4-5
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- [ie] courant assigné d'emploi : 15 A (AC-1) conformément à UL / 15 A (AC-1) non conformément à IEC / 15 A (DC-1) conformément à UL / 15 A (DC-1) non conformément à IEC / 7.5 A (AC-1) "O'' conformément à IEC / 7.5 A (DC-1) "O'' conformément à IEC
- Courant commuté minimum : 10 mA
- Tension de coupure maximale : 250 V AC conformément à IEC / 250 V DC conformément à IEC
- Tension de commutation minimale : 17 V
- Courant de charge : 15 A à 250 V AC / 15 A à 28 V DC
- Pouvoir de commutation maximum : 3750 VA, AC circuit / 420 W, DC circuit
- Capacité de commutation minimum : 170 mW
- Vitesse de commande : <= 18000 cycles/hour sans charge / <= 1200 cycles/hour sous-charge
- Durée de vie mécanique : 10000000 cycle
- Durée de vie électrique : 60000 cycle pour résistif charge
- Consommation moyenne en w : 1.7 W, DC circuit
- Seuil de tension de retombée : >= 0,1 Uc DC
- Temps de fonctionnement : 20 ms entre de-énergisation bobine et rep cont inhib / 20 ms entre énergisation bobine et ep cont inhib
- Résistance moyenne : 400 Ohm, DC circuit à 20 °C +/- 10 %
- Limites de la tension assignée d'emploi : 19,2...26.4 V DC
- Catégorie de protection : RT I
- Position de montage : Toutes positions
- Masse du produit : 0.054 kg
Ancien produit : Telemecanique RPM32BD
Caractéristiques techniques
| Largeur | 14,0 mm |
| Hauteur | 27,0 mm |
| Profondeur | 43,0 mm |
| Avec pinces amovibles | Non |
| Entraînement, polarité | Non polarisé |
| Comportement de commutation de l'entraînement | Monostable |
| Avec contacts à guidage forcé | Non |
| Type de contact de commutation | Autre |
| Appareil complet avec socle | Non |
| Finition du raccordement électrique | Autre |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Indice de protection (ip) | Ip20 |
| Avec affichage led | Oui |
| Type de tension d'actionnement | Dc |
| Nombre de contacts en tant qu'inverseurs | 3,0 |
| Tension d'alimentation de courant nominal us à ca 50 hz | 0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 0 V |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant que contacts à fermeture | 0,0 |
| Courant nominal | 15,0 A |
| Matériau du revêtement de contact | Autre |
| Matériau du contact | Autre |
| Matériau de l'insert de contact | Autre |
