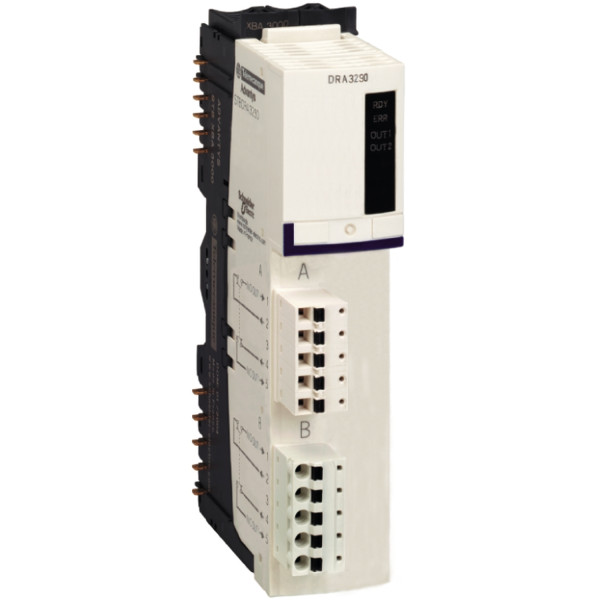

RELAY OUT 2PT 7A 24V KIT
RELAY OUT 2PT 7A 24V KIT

Photo(s) non contractuelle(s)

RELAY OUT 2PT 7A 24V KIT

97.24 € HT 116.69 € TTC

Marque Schneider Electric

Référence STBDRA3290K

EAN 3595863949131

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 102-107 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Solution d'E/S distribuées Modicon
  • Type de produit ou de composant : Kit de sortie numérique standard
  • Composition du kit : Module STBDRA3290 / Base STBXBA2000 / STBXTS1100, connecteur de type à vis 5 bornes / STBXTS2110, 5 connecteurs à ressort de bornier
  • Nombre sorties tor : 2
  • Type de sortie tor : Relais
  • Sortie tor : 1F+1O
  • Tension de sortie tor : 115...230 V / 24 V
  • Type de tension entrée tor : C.a. / C.c.
Caractéristiques complémentaires :
  • Courant de sortie tor : 7000 mA
  • État sortie tor : Positif ou négatif
  • Tension admissible : 20...250 V c.a. / 5...30 V c.c.
  • Temps de réponse : 10 ms de hors circuit à en circuit / 10 ms de en circuit à hors circuit
  • Capacité de commutation en va : 2100 VA résistif
  • Durée de vie mécanique : 1000000 cycle
  • Durée de vie électrique : 100000 cycle résistif
  • Remplacement à froid : Oui
  • Permutation de secours sous tension : Oui pour NIM standard
  • État de repli : Statut 0 NIM de base / Configurable par l'utilisateur NIM standard
  • Type de protection : Protection bobine fusible intégré sur PDM à action retardée 10 A / Protection des sorties contre les pics GMOV
  • Isolement entre voies : 500 V pendant 1 minute
  • Isolement entre canaux et bus logique : 1780 V pendant 1 minute
  • Isolement entre bus logique et bus actionneur : 1500 V pendant 1 minute
  • Courant de pointe : <= 20 A 10 ms capacitif
  • Charge minimum : 50 mA
  • Remise à zéro : Réinitialisation manuelle défaut COM
  • Compatibilité produit : Embase E/S STBXBA3000 / Module d'alimentation STBPDT3100/3105
  • [us] tension d'alimentation : 24 V DC
  • Alimentation : Module distribution de puissance
  • Consommation électrique : 55 mA 5 V DC bus logique
  • Marquage : CE
  • Catégorie de surtension : II
  • Led d'état : 1 LED vert état du module (RDY) / 1 DEL par canal vert état canal (OUT1 à OUT2) / 1 LED rouge erreur module (ERR)
  • Hauteur : 28.1 mm
  • Profondeur : 70 mm
  • Largeur : 128.3 mm
  • Masse du produit : 0.13 kg
Référence : SCHSTBDRA3290K (Schneider-Electric)

Ancien produit : Telemecanique STBDRA3290K

Schneider Electric

SCHSTBDRA3290

RELAY OUT 2PT FORM A/B 7A 24V COIL

Indisponible
Produit abandonné

Les avis clients

Caractéristiques techniques

Largeur 128,3 mm
Hauteur 13,9 mm
Profondeur 70,0 mm
Adapté aux fonctions de sécurité Non
Nombre de sorties numériques 6,0
Temps de retard en cas de changement de signal 10,0 ms
Temps de retard en cas de changement de signal 10 ms
Type de tension d’alimentation Ac/dc
Protocole pris en charge pour lon Non
Avec interface optique Non
Type de tension d'entrée Ac/dc
Protocole pris en charge pour tcp/ip Oui
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Oui
Protocole pris en charge pour can Oui
Protocole pris en charge pour interbus Oui
Supporte le protocole knx Non
Supporte protocole modbus Oui
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Oui
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Non
Courant de sortie 7,0 A
Protection contre les courts-circuits, sorties disponibles Non
Type de sortie numérique Relais
Finition du raccordement électrique Raccordement à vis
Montage possible sur barres profilées Non
Catégorie de protection contre les explosions pour le gaz Sans
Catégorie de protection contre les explosions pour la poussière Sans
Raccordement au bus de champ possible sur coupleur de bus séparé Oui
Composants système Oui
Matériel associé (ex ia) Non
Matériel associé (ex ib) Non
Indice de protection (ip) Ip20
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Catégorie selon en 954-1 1
Encastrement frontal possible Non
Montage sur rack possible Oui
Montage mural/direct possible Non
Standard radio bluetooth Non
Standard radio wlan 802.11 Non
Maître io-link Non
Niveau de performance selon en iso 13849-1 Sans
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Oui
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Non
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Tension d'alimentation cc 24,0 V
Tension d'alimentation cc 24 V
Tension admissible à la sortie 230,0 V
Tension admissible à la sortie 230 V
Type de tension de sortie Ac/dc
Entrées numériques configurables Non
Sorties numériques configurables Oui
Standard radio gprs Non
Standard radio gsm Non
Standard radio umts Non
Sil conformément à iec 61508 Sans
Nombre d’entrées numériques 0,0
Nombre d'interfaces matérielles industrial ethernet 0,0
Nombre d'interfaces matérielles en série rs-232 0,0
Nombre d'interfaces matérielles en série rs-422 0,0
Nombre d'interfaces matérielles en série rs-485 0,0
Nombre d'interfaces matérielles en série tty 0,0
Nombre d'interfaces matérielles usb 0,0
Nombre d'interfaces matérielles parallèles 0,0
Nombre d'autres interfaces matérielles 0,0
Nombre d'interfaces matérielles profinet 0,0
Nombre d'interfaces matérielles wireless 0,0
