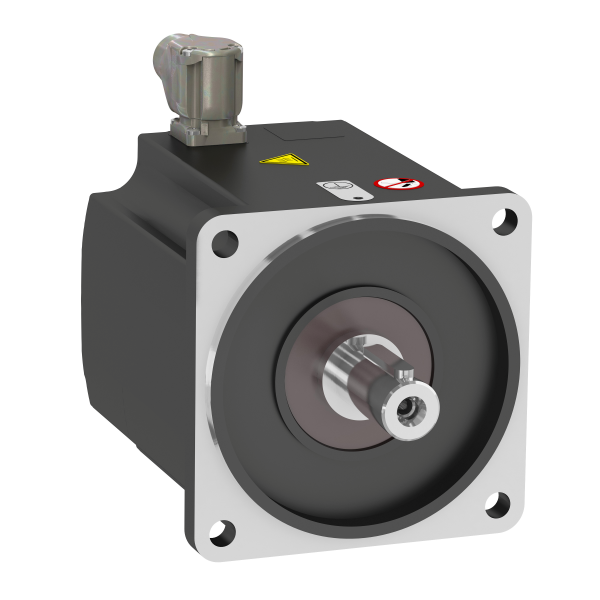

SYNCHRONOUS MOTOR 230VAC 2,2KW IP65 IEC
SYNCHRONOUS MOTOR 230VAC 2,2KW IP65 IEC

Photo(s) non contractuelle(s)

SYNCHRONOUS MOTOR 230VAC 2,2KW IP65 IEC

809.20 € HT 971.04 € TTC

Dont éco participation : 0.28 €

Marque Schneider Electric

Référence BMP1401R3NA2A

EAN 3606480564482

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 33-38 jours Délai estimatif

Description

Caractéristiques principales :

Fonction produit : Moteur synchrone
Nom abrégé de l'appareil : BMP
Vitesse mécanique maximum : 3600 Tr/mn
Puissance de sortie nominale : 2000 W with drive ATV32à 2.2 kW 200 V monophasé2000 W with drive ATV320 at 2.2 kW 200 V single phase
Couple nominal : 6.37 N.m with drive ATV32à 2.2 kW 200 V monophasé6.37 N.m with drive ATV320 at 2.2 kW 200 V single phase
Vitesse nominale : 3000 tr/min with drive ATV32à 2.2 kW 200 V monophasé3000 rpm with drive ATV320 at 2.2 kW 200 V single phase
Compatibilité produit : Variateur de vitesse ATV32à 2.2 kW 200 V monophaséVariable speed drive ATV320 at 2.2 kW 200...240 V single phase
Type d'arbre : Avec clavette
Degré de protection ip : IP65 standardIP67 avec kit IP67
Frein de parking : Sans
Support de montage : Bride conforme à la norme internationale
Raccordement électrique : Connecteur orientable à angle droit

Caractéristiques complémentaires :

Compatibilité de gamme : Altivar 32Altivar Machine ATV320
[us] tension d'alimentation : 230 V
Nombre de phases réseau : Monophasé
Courant maximal irms : 16.5 A with drive ATV32à 2.2 kW 200 V monophasé16.5 A with drive ATV320à 2.2 kW 200 V monophasé
Fréquence de fonctionnement nominale : 250 Hz with drive ATV32à 2.2 kW 200 V monophasé250 Hz with drive ATV320à 2.2 kW 200 V monophasé
Fréquence de fonctionnement minimale : 25 Hz with drive ATV32à 2.2 kW 200 V monophasé25 Hz with drive ATV320à 2.2 kW 200 V monophasé
Fréquence de fonctionnement maximale : 300 Hz with drive ATV32à 2.2 kW 200 V monophasé300 Hz with drive ATV320à 2.2 kW 200 V monophasé
Diamètre de l'axe : 24 mm
Longueur de l'axe : 50 mm
Largeur clavette : 8 mm
Taille bride moteur : 140 mm
Constante de couple : 0.82 N.m/Aà 40 °C
Nombre de pôles de moteur : 5
Nombre de taille moteur : 1
Inertie du rotor : 16.46 kg.cm²
Résistance du stator : 0.2 Ohmà 40 °C
Inductance du stator : 1.76 mH for q-axis windingà 40 °C1.47 mH for d-axis windingà 40 °C
Force radiale maximale fr : 1930 N à 1000 Tr/mn1530 N à 2000 Tr/mn1340 N à 3000 Tr/mn
Force axiale maximale fa : 0,2 x Fr
Type de refroidissement : Convection naturelle
Longueur : 152 mm
Diamètre du centrage : 130 mm
Profondeur du diamètre de centrage : 3,5 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 165 mm
Poids : 8 kg

Les avis clients

Caractéristiques techniques

Modèle Moteur synchrone triphasé
Type de tension Ac/dc
Calibre/courant nominal assigné (in) 2,6 A
Tension assignée (ue) 480,0 V
Nombre de phases 3,0
Classe d’efficience énergétique Autre
Type de construction Autre
Nombre de pôles 0,0
Fréquence assignée 60,0 Hz
Fréquence assignée 60 Hz
Température d'utilisation 40,0 °C
Température d'utilisation -20 °C
Puissance nominale à fréquence assignée 0,26 kW
Indice de protection (ip) Autre
Cycle de sollicitation Autre
Taille de cadre conformément à iec 140,0 mm
Avec résistance à coefficient de température positif Non
Avec détecteur-thermomètre à résistance (rtd) Non
Sécurité intrinsèque Sans
Capacité de surcharge Non
Méthode de refroidissement Autre
Finition du bout d'arbre Autre
Isolation à imprégnation globale Autre
Adapté à la régulation de fréquence Non
Palier Autre
Classe d’isolation selon iec Autre
Avec protection contre la condensation Non
Couple de rotation nominal 0,9 kN
Efficacité à pleine charge 0,0 %
Rapport de courant de démarrage 0,0
Rapport de couple au démarrage 0,0
Rapport de couple de décrochage 0,0
Tension de chauffage anti-condensation 0,0 V
Puissance de sortie de chauffage anti-condensation 0,0 W
Vitesse de rotation assignée à fréquence assignée 1500,0 1/min
Matériau du boîtier/corps Autre
