Photo(s) non contractuelle(s)

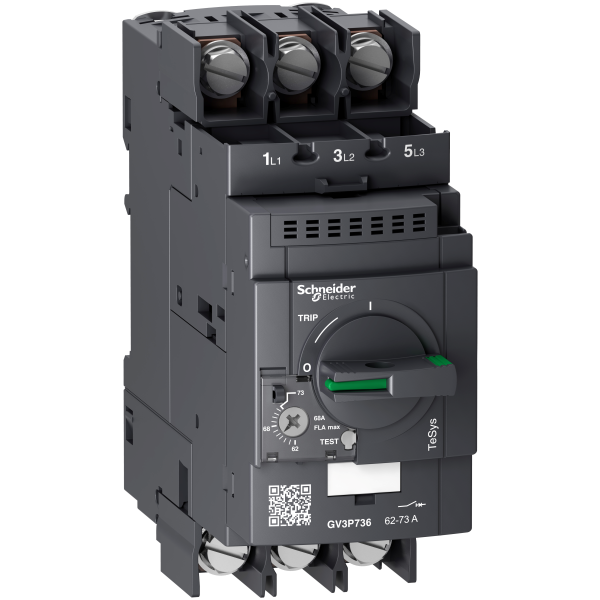

Tesys gv - disjoncteur moteur magnéto-thermique - 62 à 73a - 3p - cosses fermées
519.64 € HT 623.57 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 42-47 jours Délai estimatif
Jusqu'à 1247 points de fidélité en achetant ce produit
Schneider Electric
SCHA9MEM1580
Powertag - capteur de mesure radio-fréquences - flex 160a - 3p/3p+n
Non géré en stock
A commander
424.62 € HT 509.54 € TTC
Schneider Electric
SCHGV2V03
Schneider Electric Dispo.Cadenassage Diam.6
Non géré en stock
A commander
40.45 € HT 48.54 € TTC
Schneider Electric
SCHGV3APN01
Schneider Electric Kit Poignee Noire Ip54 - Axe Front Gv3P/
Non géré en stock
A commander
71.32 € HT 85.58 € TTC
Schneider Electric
SCHGV3APN02
Schneider Electric Kit Poignee Rouge Ip54 - Axe Front Gv3P/
Non géré en stock
A commander
54.81 € HT 65.77 € TTC
Schneider Electric
SCHGV3APN04
Schneider Electric Kit Poignee Gv3 Red Ip65 Sans Trip
Non géré en stock
A commander
99.72 € HT 119.66 € TTC
Schneider Electric
SCHGVAD1001
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F (Défaut)
Non géré en stock
A commander
15.53 € HT 18.64 € TTC
Schneider Electric
SCHGVAD1010
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 F (Défaut)
En stock
3 produit(s) disponible(s)
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAE11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
En stock
36 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
Schneider Electric
SCHGVAM11
Schneider Electric Contacteur Auxiliaire 1 Of (Défaut)
Non géré en stock
A commander
16.88 € HT 20.26 € TTC
Schneider Electric
SCHGVAN11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
5,0 (1)
En stock
64 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
Schneider Electric
SCHGVAPK12
EQUERRE GV3-TESYS U SUPPO RT AXE POIGNEE
Non géré en stock
A commander
20.60 € HT 24.72 € TTC
Schneider Electric
SCHGVAS115
Schneider Electric Déclencheur à émission de courant Gvas 110 à 115 V Ca 50Hz
Non géré en stock
A commander
39.24 € HT 47.09 € TTC
Schneider Electric
SCHGVAS225
Schneider Electric Déclencheur à émission de courant Gvas 220 à 240 V Ca 50 Hz
Non géré en stock
A commander
30.20 € HT 36.24 € TTC
Schneider Electric
SCHGVAS385
Schneider Electric Déclencheur à émission de courant Gvas 380 à 400 V Ca 50Hz
Non géré en stock
A commander
34.84 € HT 41.81 € TTC
Schneider Electric
SCHGVAU115
Schneider Electric Déclencheur à mini de tension Gvau 110 à 115 V Ca 50Hz
Non géré en stock
A commander
51.16 € HT 61.39 € TTC
Schneider Electric
SCHGVAU225
Schneider Electric Déclencheur à mini de tension Gvau 220 à 240 V Ca 50 Hz
5,0 (3)
Non géré en stock
A commander
27.82 € HT 33.38 € TTC
Schneider Electric
SCHGVAU385
Schneider Electric Déclencheur à mini de tension Gvau 380 à 400 V Ca 50Hz
En stock
2 produit(s) disponible(s)
26.57 € HT 31.88 € TTC
Description
Caractéristiques principales :Gamme : TeSys
Nom du produit : TeSys GV3
Nom abrégé de l'appareil : GV3P
Fonction produit : Disjoncteur
Fonction de l’appareil : Moteur
Technologie de déclencheur : Thermique-magnétique
Caractéristiques complémentaires :
Description des pôles : 3P
Type de réseau : CA
Catégorie d'emploi : AC-3 se conformer à IEC 60947-4-1A se conformer à IEC 60947-2
Fréquence réseau : 50/60 Hz
Mode de fixation : Pincé sur rail DIN symétrique 35 mmVissé sur panneau (avec 3 x vis M4 )
Position de montage : Toutes positions
Puissance moteur kw : 45 kW à 500 V CA 50/60 Hz55 kW à 690 V CA 50/60 Hz37 kW à 400/415 V CA 50/60 Hz
Pouvoir de coupure : 50 kA Icu à 440 V CA 50/60 Hz12 kA Icu à 500 V CA 50/60 Hz6 kA Icu à 690 V CA 50/60 Hz50 kA Icu à 400/415 V CA 50/60 Hz65 kA Icu at 230/240 V AC 50/60 Hz
[ics] pouvoir assigné de coupure de service en court-circuit : 0,5 à 500 V CA 50/60 Hz0,5 à 690 V CA 50/60 Hz100 % à 230/240 V CA 50/60 Hz60 % at 400/415 V AC 50/60 Hz60 % at 440 V AC 50/60 Hz
Type de commande : Bouton rotatif
In courant assigné d'emploi : 73 A
Calibre du déclencheur : 62...73 A
Courant de déclenchement magnétique : 1120 A
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz
[ui] tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947-2
Puissance dissipée par pôle : 8 W
Durée de vie mécanique : 50000 cycle
Durée de vie électrique : 20000 cycles for AC-3 at 415 V In
Vitesse de commande : 25 cyc/h
Service assigné : Continu se conformer à IEC 60947-4-1
Pas de raccordement : 17,5 mm sans épanouisseurs
Mode de raccordement : Barres 6 x 13,5 mmBornes à anneau diamètre externe : 16,5 mm
Couple de serrage : 6 N.m sur barres M6 type de vis6 N.m sur bornes à anneau M6 type de vis
Robustesse mécanique : Chocs ouvert 30 Gn pour 11 ms se conformer à IEC 60068-2-27Vibrations 4 Gn, 5 à 300 Hz se conformer à IEC 60068-2-6Shocks closed 5 Gn for 11 ms conforming to IEC 60068-2-27
Aptitude au sectionnement : Oui se conformer à IEC 60947-1
Sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1
Hauteur : 132 mm
Largeur : 55 mm
Profondeur : 136 mm
Poids : 0,96 kg
Couleur : Gris SE GREY 6Vert SE GREEN 2
Caractéristiques techniques
| Largeur | 55 mm |
| Hauteur | 132 mm |
| Profondeur | 136 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 37 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 73 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 230 V |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 62 A |
| Réglage de courant du déclencheur de surcharge | 62 A |
| Indice de protection (ip) | Ip20 |
| Avec protection thermique | Oui |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Technique de déclenchement | Thermomagnétique |
| Puissance de fonctionnement nominale, ca-3, 230 v | 18,5 kW |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 50 kA |
| Plage de réglage du déclencheur de court-circuit non retardé | 1120 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 1120 A |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
