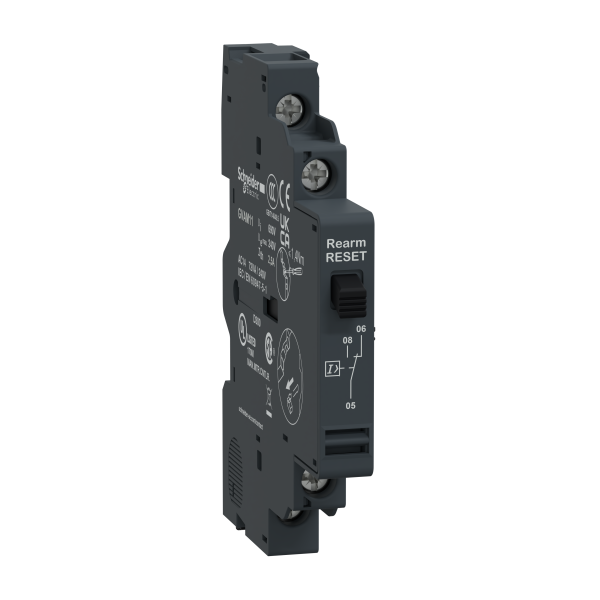

Schneider Electric Contacteur Auxiliaire 1 Of (Défaut)
15.18 € HT 18.22 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 36 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Nom abrégé d'appareil : GVAM
- Type de produit ou de composant : Bloc de contact auxiliaire
- Compatibilité produit : GV2L / GV2LE / GV2ME / GV2P / GV2RT / GV3L / GV3P
- Manoeuvre des contacts auxiliaires : Signal de court-circuit 1 F/O
- Composition des pôles : 1 F/O
- Mode de raccordement : Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: rigide / Borniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: rigide / Borniers à vis-étrier 1 câble 0.75...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble 0.75...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble 0.75...1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble 0.75...1.5 mm² - rigidité du câble: souple - avec extrémité de câble
- Emplacement de montage : Côté gauche
- [ui] tension assignée d'isolement : 690 V - conformément à IEC 60947-1 / 300 V - conformément à UL 508 / 300 V - conformément à CSA C22.2 No 14
- [ue] tension assignée d'emploi : 24...240 V AC / 24...60 V DC
- [ith] courant thermique conventionnel : 2.5 A pour signal défaut
- Type de protection : GB2CB'disjoncteur valeur selon la tension de fonctionnement pour Ue <= 415 V / Fusible gG <= 10 A
- Durée de vie mécanique : 100000 cycle
- Courant commuté minimum : 5 mA
- Tension de commutation minimale : 17 V
- Puissance assignée d'emploi en va : 300 VA à 48 V AC-15 - durabilité électrique: 100000 cycle / 400 VA à 690 V AC-15 - durabilité électrique: 100000 cycle / 500 VA à 110...127 V AC-15 - durabilité électrique: 100000 cycle / 500 VA à 500 V AC-15 - durabilité électrique: 100000 cycle / 650 VA à 440 V AC-15 - durabilité électrique: 100000 cycle / 720 VA à 230...240 V AC-15 - durabilité électrique: 100000 cycle / 850 VA à 380...415 V AC-15 - durabilité électrique: 100000 cycle / 36 VA à 24 V AC-14 - durabilité électrique: 1000 cycle / 48 VA à 48 V AC-14 - durabilité électrique: 1000 cycle / 72 VA à 110...127 V AC-14 - durabilité électrique: 1000 cycle
- Puissance assignée d'emploi en w : 120 W à 240 V DC-13 - durabilité électrique: 100000 cycle / 140 W à 110 V DC-13 - durabilité électrique: 100000 cycle / 140 W à 24 V DC-13 - durabilité électrique: 100000 cycle / 180 W à 60 V DC-13 - durabilité électrique: 100000 cycle / 240 W à 48 V DC-13 - durabilité électrique: 100000 cycle / 15 W à 48 V DC-13 - durabilité électrique: 1000 cycle / 24 W à 24 V DC-13 - durabilité électrique: 1000 cycle / 9 W à 60 V DC-13 - durabilité électrique: 1000 cycle
- Couple de serrage : <= 1.4 N.m - sur borniers à vis-étrier
- Hauteur : 89 mm
- Largeur : 9.3 mm
- Profondeur : 66 mm
- Masse du produit : 0.055 kg
Ancien produit : Telemecanique GVAM11
Caractéristiques techniques
Mode de pose | Montage latéral |
Modèle | Relevable |
Courant de fonctionnement nominal ca-15, 230 v | 0,3 A |
Finition du raccordement électrique | Raccordement à vis |
Nombre de contacts en tant qu'inverseurs | 1 |
Nombre d'interrupteurs de signal d'erreur | 0 |
Nombre de contacts en tant que contacts à ouverture | 0 |
Nombre de contacts en tant que contacts à fermeture | 0 |
