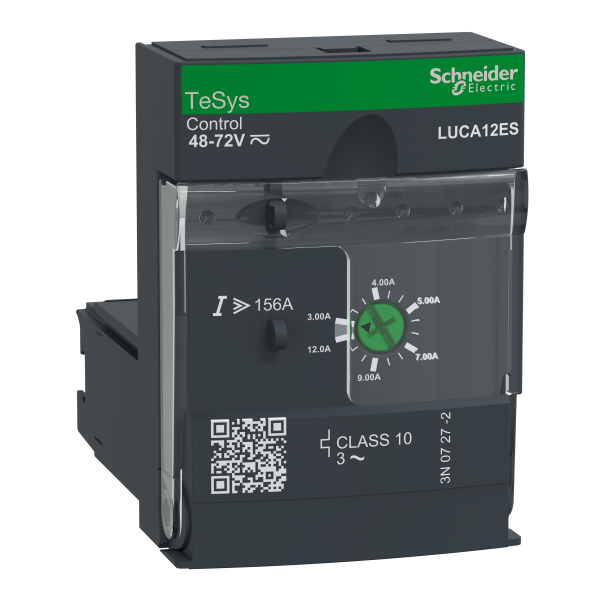

unité de contrôle standard LUCA classe 10 3 à 12 A 48 à 72 V CC et CA
unité de contrôle standard LUCA classe 10 3 à 12 A 48 à 72 V CC et CA

Photo(s) non contractuelle(s)

unité de contrôle standard LUCA classe 10 3 à 12 A 48 à 72 V CC et CA

74.35 € HT 89.22 € TTC

Marque Schneider Electric

Référence LUCA12ES

EAN 3389110363975

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys U
  • Nom abrégé d'appareil : LUCA
  • Type de produit ou de composant : Unité de contrôle standard
  • Application spécifique du produit : Critères protection de base pour démarreurs moteur : surcharge et court-circuit
  • Compatibilité produit : LUFC00 / LUFN..
  • Catégorie d'emploi : AC-41 / AC-43 / AC-44
  • Puissance moteur kw : 9 kW à 690 V AC 50/60 Hz / 5.5 kW à 400...440 V AC 50/60 Hz / 5.5 kW à 500 V AC 50/60 Hz
  • Zone de réglage de protection thermique : 3...12 A
  • Tension circuit de commande : 48 V c.a. / 48...72 V c.c.
  • Classe de surcharge thermique : Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...70 °C - conformément à IEC 60947-6-2 / Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...70 °C - conformément à UL 508
Caractéristiques complémentaires :
  • Fonction disponible : Protection de fuite à la terre / Réinitialisation manuelle / Protection contre surintensité et court-circuit / Protection contre les défauts et déséquilibres de phase
  • Mode d'installation : Kit enfichable
  • Emplacement de montage : Avant
  • Plage de tension du circuit de commande : 38,5 à 72 V pour c.a. circuit 48 V en marche / 38,5 à 93 V pour c.c. circuit 48...72 V en marche
  • Consommation électrique typique : 280 mA à 48 V c.a. I maximum lors de la fermeture avec LUB12 / 280 mA à 48 V c.a. I maximum lors de la fermeture avec LUB32 / 280 mA à 48...72 V c.c. I maximum lors de la fermeture avec LUB12 / 280 mA à 48...72 V c.c. I maximum lors de la fermeture avec LUB32 / 35 mA à 48 V c.a. I eff étanche avec LUB12 / 35 mA à 48...72 V c.c. I eff étanche avec LUB12 / 45 mA à 48 V c.a. I eff étanche avec LUB32 / 45 mA à 48...72 V c.c. I eff étanche avec LUB32
  • Temps de fonctionnement : 35 ms ouverture avec LUB12 pour télécommande / 35 ms ouverture avec LUB32 pour télécommande / 60 ms fermeture avec LUB12 pour télécommande / 60 ms fermeture avec LUB32 pour télécommande
  • Type de charge : Moteur triphasé - refroidissement: refroidissement naturel
  • Seuil de déclenchement : 14,2 x Ir +/- 20 %
  • [ui] tension assignée d'isolement : 600 V conformément à UL 508 / 690 V conformément à IEC 60947-1 / 600 V conformément à CSA C22.2 No 14
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-6-2
  • Déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires conformément à IEC 60947-1 / SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal conformément à IEC 60947-1
  • Masse du produit : 0.135 kg
Référence : SCHLUCA12ES (Schneider-Electric)

Ancien produit : Telemecanique LUCA12ES

Ils ont aussi acheté...

Schneider Electric

SCHLA1KN20

Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 0 O Bornes à Visétriers

Non géré en stock
A commander

6.90 € HT 8.28 € TTC

Schneider Electric

SCHLUB12

base puissance 12 A contrôle bornes à vis étriers .connectique non débrochable

En stock
5 produit(s) disponible(s)

41.75 € HT 50.10 € TTC

Schneider Electric

SCHLUB32

base puissance 32 A contrôle bornes à vis étriers .connectique non débrochable

Non géré en stock
A commander

66.68 € HT 80.02 € TTC

Schneider Electric

SCHLUCA32ES

unité de contrôle standard LUCA classe 10 8 à 32 A 48 à 72 V CC et CA

Non géré en stock
A commander

114.26 € HT 137.11 € TTC

Schneider Electric

SCHLUFN20

module de contacts auxiliaires LUF 2F

Non géré en stock
A commander

9.66 € HT 11.59 € TTC

Klauke

KLA50319620

Emporte-pièce Klauke slub-buster (dimension 225mm - pg16).

Non géré en stock
A commander

62.81 € HT 75.37 € TTC

Les avis clients

Caractéristiques techniques

Avec transfo Non
Puissance de fonctionnement nominale, ac-3, 400 v 5,5 kW
Adapté à un arrêt d'urgence Non
Courant de fonctionnement nominal ie 12 A
Réglage de courant du déclencheur de surcharge 12 A
Réglage de courant du déclencheur de surcharge 3 A
Protocole pris en charge pour lon Non
Protocole pris en charge pour tcp/ip Non
Protocole pris en charge pour asi Oui
Protocole pris en charge pour profibus Oui
Protocole pris en charge pour can Oui
Protocole pris en charge pour interbus Non
Supporte protocole modbus Oui
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Oui
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Oui
Réinitialisation externe possible Non
Tension d'alimentation de courant nominal us à ca 50 hz 48 V
Tension d'alimentation de courant nominal us à ca 50 hz 48 V
Tension d'alimentation de courant nominal us à ca 60 hz 48 V
Tension d'alimentation de courant nominal us à ca 60 hz 48 V
Tension d'alimentation de courant nominal us cc 48 V
Tension d'alimentation de courant nominal us cc 72 V
Indice de protection (ip) Ip20
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Classe de déclenchement Class 10
Avec déclencheur de court-circuit Oui
Avec fusible Non
Type de raccordement du circuit principal Autre
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Non
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Non
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Type de tension d'actionnement Ac/dc
Type de starter moteur Autre
Courant de fonctionnement nominal, ca-3, 400 v 12 A
Température ambiante, limite supérieure sans restriction 70 °C
Protection contre les surcharges compensée en température Oui
Classe de coordination selon iec 60947-4-3 Classe 2
Courant permanent nominal (iu) 12,0 A
Nombre de pôles 3,0
Fonction déclencheur de court-circuit Non retardé
Réglage de courant du déclencheur de surcharge 12,0 A
Réglage de courant du déclencheur de surcharge 3 A
Tension d'alimentation de courant nominal us à ca 50 hz 48,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 48 V
Tension d'alimentation de courant nominal us à ca 60 hz 48,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 48 V
Tension d'alimentation de courant nominal us cc 72,0 V
Tension d'alimentation de courant nominal us cc 72 V
Avec fonction de protection contre les mises à la terre accidentelles Oui
Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé 156,0 A
Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé 156,0 A
Finition de la protection du moteur Déclencheur thermique/magnétique
Type de tension d'actionnement Ac/dc
