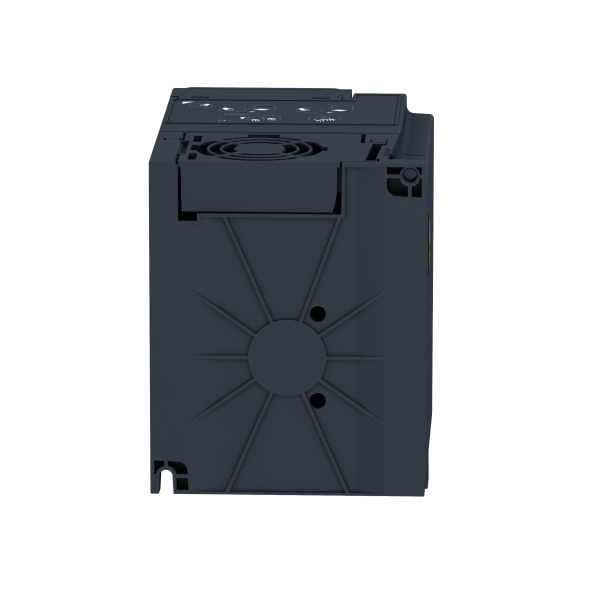

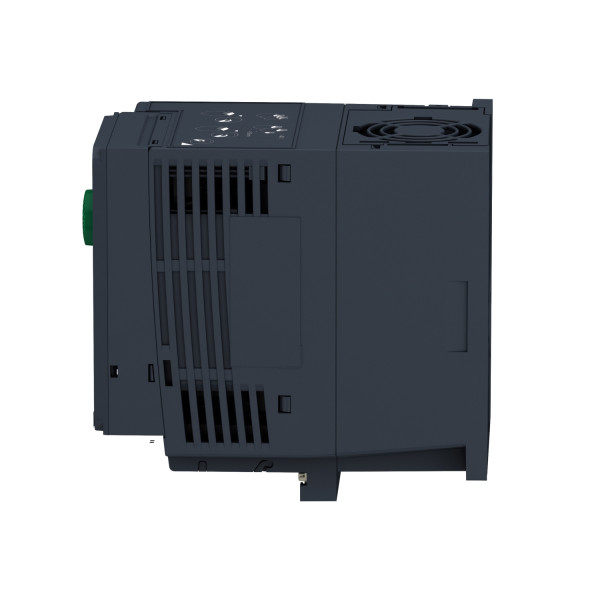

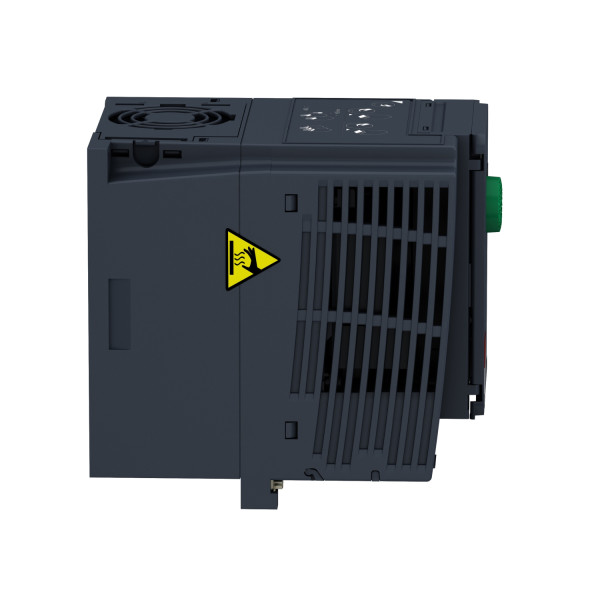

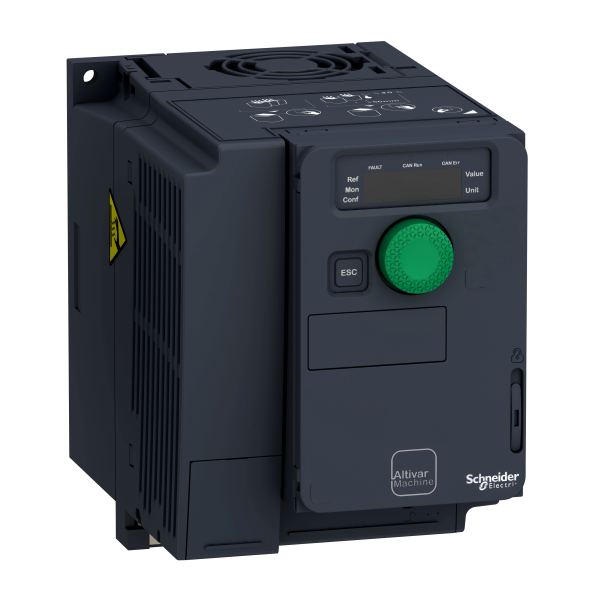

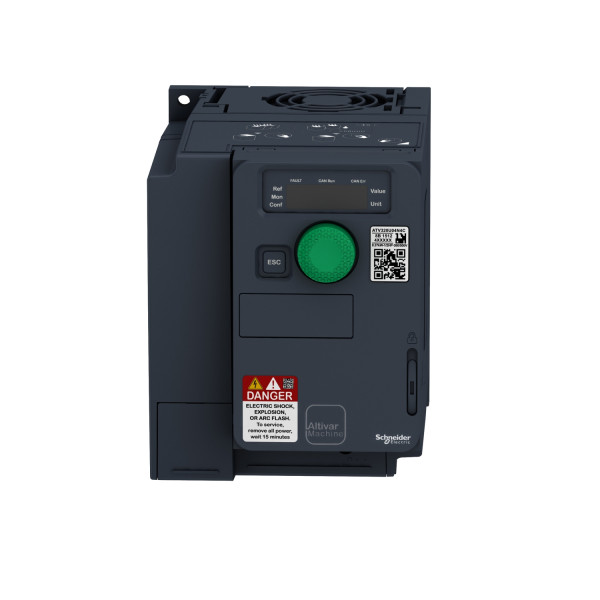

Variateur Compact Triphasé 1,1 kW 380/500 V Altivar Machine Schneider – CEM

513.43 € HT 616.12 € TTC

Marque Schneider Electric

Référence ATV320U11N4C

EAN 3606480966743

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 53-58 jours Délai estimatif

Description

Variateur Compact Triphasé Altivar Machine Schneider Electric

Ce variateur compact Alvitar Machine, de la marque Schneider Electric, est un mécanisme de commande servant à contrôler la vitesse de fonctionnement d’un appareil. Il est utilisé pour commander la variation de la puissance électrique d’un moteur sur un réseau triphasé de 380 à 500 V de tension. Ses relais numériques sont capables de contrôler la vitesse des moteurs synchrones ou asynchrones, avec une puissance allant jusqu’à 1,1 kW. Ce variateur est doté des entrées analogiques et numériques pour permettre la commande et la programmation à distance via un interrupteur ou un contrôleur logique.

Les + du produit :

  • Filtre CEM intégré de classe 2
  • Doté d’un ventilateur pour le refroidissement

Caractéristiques principales :

  • Gamme de produits : Altivar Machine ATV320
  • Fonction produit : Variateur de vitesse
  • Application spécifique du produit : Machines complexes
  • Nom abrégé de l'appareil : ATV320
  • Format du lecteur : Compact
  • Destination du produit : Moteurs asynchronesMoteurs synchrones
  • Filtre cem : Filtre intégré CEM Classe C2
  • Degré de protection ip : IP20 conformément à EN/IEC 61800-5-1
  • Degré de protection : UL type 1 with UL type 1 conformity kit
  • Type de refroidissement : Ventilateur
  • Nombre de phases réseau : 3 phases
  • [us] tension d'alimentation : 380…500 V (- 15...10 %)
  • Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
  • Puissance moteur kw : 1.1 kW pour service sévère
  • Puissance moteur hp : 1.5 hp pour service sévère
  • Courant de ligne : 5 A à 380 V pour service sévère3,8 A à 500 V pour service sévère
  • Lcc présumé de ligne :
  • Puissance apparente : 3,3 kVA à 500 V pour service sévère
  • Courant de sortie permanent : 3 A à 4 kHz pour service sévère
  • Courant transitoire maximum : 4,5 A pendant 60 s pour service sévère
  • Profil de commande pour moteur asynchrone : Rapport tension/fréquence, 2 pointsRapport tension/fréquence, 5 pointsCommande vecteur de flux sans capteur, standardRapport tension/fréquence - Économie d'énergie, U/f quadratiqueContrôle vectoriel de flux sans capteur - Economie d'énergie
  • Profil contrôle moteur synchrone : Contrôle vectoriel sans capteur
  • Fréquence de sortie du variateur de vitesse : 0.1…599 Hz
  • Fréquence de découpage nominale : 4 kHz
  • Fréquence de commutation : 2...16 kHz réglable4...16 kHz avec réduction de courant
  • Fonction de sécurité : STO (safe torque off) SIL 3SS1 (safe stop 1)SMS (safe maximum speed)SLS (safe limited speed)GDL (guard door locking)
  • Protocole du port communication : CANopenModbus
  • Carte d’options : Module de communication: chaînage CANopen RJ45Module de communication: CANopen SUB-D 9Module de communication: style ouvert CANopen bornierModule de communication: EtherCAT RJ45Module de communication: DeviceNetModule de communication: ethernet IPModule de communication: Profibus DP V1Module de communication: ProfinetModule de communication: Ethernet Powerlink

Caractéristiques complémentaires :

  • Tension de sortie :
  • Amplification de courant temporaire admissible : 1,5 x In pendant 60 s pour service sévère
  • Gamme de vitesse : 1...100 avec moteur asynchrone en mode boucle ouverte
  • Précision de vitesse : +/-10% du glissement nominal 0,2 Tn à Tn
  • Précision de couple : +/- 15 %
  • Surcouple transitoire : 170…200 % du couple nominal du moteur
  • Couple de freinage :
  • Boucle de régulation : Régulateur PID réglable
  • Compensation de glissement du moteur : Automatique quelque soit la chargeNot available in voltage/frequency ratio (2 or 5 points)Réglable 0…300 %
  • Rampes d'accélération et décélération : SUCUSInjection de CC d'arrêt automatique de la rampe de décélérationAdaptation de la rampe de décélérationLinéaireCommutation de rampe
  • Freinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
  • Type de protection : Variateur: protection thermiqueVariateur: surintensité entre phases de sortie et terreVariateur: coupures de phase en entréeVariateur: protection surchauffeVariateur: court-circuit entre les phases du moteur
  • Résolution en fréquence : Unité d'affichage: 0,1 HzEntrée analogique: 0.012/50 Hz
  • Raccordement électrique : Contrôle, bornier à vis: 0,5…1,5 mm² 4 x 1,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²Moteur/résistance de freinage, bornier à vis: 2,5…6 mm² AWG 14…AWG 10Alimentation puissance, bornier à vis: 2,5…6 mm² AWG 14…AWG 10
  • Type de connecteur : 1 RJ45 pour Modbus/CANopen sur boîtier de contrôle
  • Interface physique : 2-fils RS 485 pour Modbus
  • Trame de transmission : RTU pour Modbus
  • Vitesse de transmission : 4.8, 9.6, 19.2, 38.4 kbit/s pour Modbus50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps pour CANopen
  • Format des données : 8 bits, configurable pair, impair ou sans parité pour Modbus
  • Type de polarisation : Aucune impédance pour Modbus
  • Nombre d'adresses : 1...247 pour Modbus1...127 pour CANopen
  • Méthode d'accès : Esclave pour CANopen
  • Alimentation : Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm): 10.5 V DC (+/- 5 %) courant
  •
  • Signalisation locale : 1 LED vert pour exécution CANopen1 LED rouge pour erreur CANopen1 LED rouge pour défaut de variateur
  • Largeur : 105 mm
  • Hauteur : 142 mm188 mm avec platine CEM188 mm avec platine CEM
  • Profondeur : 158 mm
  • Poids : 1.3 kg
  • Nombre d'entrées analogiques : 3
  • Type d'entrée analogique : Tension (AI1): 0...10 V CC, impédance 30000 Ohm, résolution 10 bitsTension différentielle bipolaire (AI2): +/- 10 V CC, impédance 30000 Ohm, résolution 10 bitsCourant (AI3): 0…20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou autres modèles par configuration), impédance 250 Ohm, résolution 10 bits
  • Nombre d'entrées logiques : 7
  • Type d'entrée tor : Programmable (sink/source) (DI1…DI4): 24…30 V DC: niveau 1 PLCProgrammable en entrée d'impulsion à 20 kpps (DI5): 24…30 V DC: niveau 1 PLCSonde PTC configurable par interrupteur (DI6): 24…30 V DCCouple de sécurité désactivé (STO): 24…30 V DC, impédance 1500 Ohm
  • Logique d'entrée numérique : Logique négative (sink): : DI1…DI6, > 19 V (état 0) Logique positive (source): : DI1…DI6, 11 V (état 1)
  • Nombre de sorties analogiques : 1
  • Type de sortie analogique : Courant configurable par logiciel (AQ1): 0...20 mA, impédance 800 Ohm, résolution 10 bitsTension configurable par logiciel (AQ1): 0...10 V, impédance 470 Ohm, résolution 10 bits
  • Durée d'échantillonnage : Entrée analogique (AI1, AI2, AI3): 2 msSortie analogique (AQ1): 2 ms
  • Précision : Entrée analogique AI1, AI2, AI3: +/-0,2 % pour une température de -10…60 °CEntrée analogique AI1, AI2, AI3: +/-0,5% pour une température de 25 °CSortie analogique AQ1: +/- 1 % pour une température de 25 °CSortie analogique AQ1: +/- 2 % pour une température de -10…60 °C
  • Erreur de linéarité : Entrée analogique (AI1, AI2, AI3): +/- 0,2…0,5 % de la valeur maximaleSortie analogique (AQ1): +/- 0,3 %
  • Nombre sorties numériques : 3
  • Type de sortie tor : Relais logique configurable NO/NF (R1A, R1B, R1C): durabilité électrique 100000 cycleRelais logique configurable NO (R2A, R2B): durabilité électrique 100000 cycleLogique (LO)
  • Durée d’actualisation : Entrée logique (DI1…DI6): 8 ms (+/- 0,7 ms)Sortie relais (R1A, R1B, R1C): 2 msSortie relais (R2A, R2C): 2 ms
  • Courant commuté minimum : Sortie relais (R1, R2): 5 mA à 24 V DC
  • Courant commuté maximum : Sortie relais (R1) sur résistif charge (cos phi = 1: 3 A à 250 V ACSortie relais (R1) sur résistif charge (cos phi = 1: 4 A à 30 V DCSortie relais (R1, R2) sur inductive charge (cos phi = 0.4: 2 A à 250 V ACSortie relais (R1, R2) sur inductive charge (cos phi = 0.4: 2 A à 30 V DCSortie relais (R2) sur résistif charge (cos phi = 1: 5 A à 250 V ACSortie relais (R2) sur résistif charge (cos phi = 1: 5 A à 30 V DC
  • Application spécifique : Machines
  • Fabrication sur mesure et par processus : Hoisting self erectingMaterial handling carouselMaterial handling conveyorMaterial handling lifting platfromMaterial handling palletizers - medium performanceMaterial handling transfer tableMaterial handling turn tableMaterial working (wood, ceramic, stone, pvc, metal) cutting - medium accuracyMaterial working (wood, ceramic, stone, pvc, metal) drillingMaterial working (wood, ceramic, stone, pvc, metal) sawPackaging baggingPackaging feed conveyor low performancePackaging filling bottles - intermittent operationPackaging linear labelingPackaging other applicationPackaging stretching wrappingPackaging tray takeTextile knittingTextile printing machinesTextile spinningWashing machines carWashing machines other applicationHoisting standard crane - travelling or trolley
  • Plage de puissance : 1.1...2 kW 380...440 V 3 phases1.1...2 kW 480...500 V 3 phases
  • Type de démarreur de moteur : Variateur de vitesse


Les avis clients

Caractéristiques techniques

Largeur 105,0 mm
Hauteur 142,0 mm
Profondeur 158,0 mm
Avec élément de commande Oui
Protocole pris en charge pour lon Non
Nombre d'interfaces matérielles industrial ethernet 1,0
Nombre d'interfaces matérielles en série rs-232 0,0
Nombre d'interfaces matérielles en série rs-422 0,0
Nombre d'interfaces matérielles en série rs-485 1,0
Nombre d'interfaces matérielles en série tty 0,0
Nombre d'interfaces matérielles usb 0,0
Nombre d'interfaces matérielles parallèles 0,0
Nombre d'autres interfaces matérielles 1,0
Avec interface optique Non
Protocole pris en charge pour tcp/ip Non
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Oui
Protocole pris en charge pour can Oui
Protocole pris en charge pour interbus Non
Supporte le protocole knx Non
Supporte protocole modbus Oui
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Oui
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Oui
Indice de protection (ip) Ip20
Avec prise pour ordinateur Oui
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Tension du secteur 500,0 V
Fréquence du secteur 50/60 hz
Fonctionnement possible à quatre quadrants Oui
Nombre d'interfaces matérielles profinet 0,0
Type de convertisseur Convertisseur u
Nombre de phases de sortie 3
Nombre de phases d'entrée 3
Hacheur de freinage intégré Non
Convient pour environnement industriel Oui
Utilisation autorisée en zone résidentielle et commerciale Non
Fréquence de sortie max. 599,0 Hz
Puissance utile max. en charge linéaire sous tension de sortie assignée 1,1 kW
Tolérance relative de tension du réseau symétrique 10,0 %
Tolérance relative de fréquence du réseau symétrique 5,0 %
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Oui
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Oui
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Tension de sortie max. 500,0 V
Courant de sortie nominal i2n 3,0 A
Supporte protocole bacnet Non
Nombre d’entrées numériques 6,0
Nombre de sorties numériques 1,0
Nombre d’entrées analogiques 3,0
Nombre de sorties analogiques 1,0
Puissance utile max. en charge quadratique sous tension de sortie assignée 1,1 kW
Degré de protection (nema) 1
