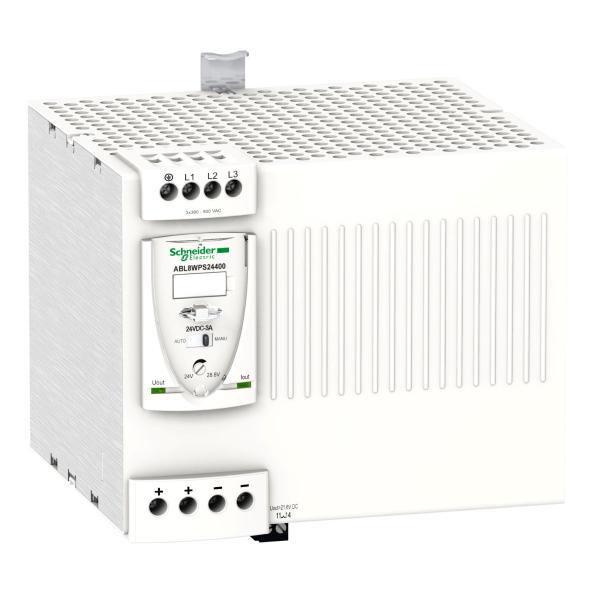

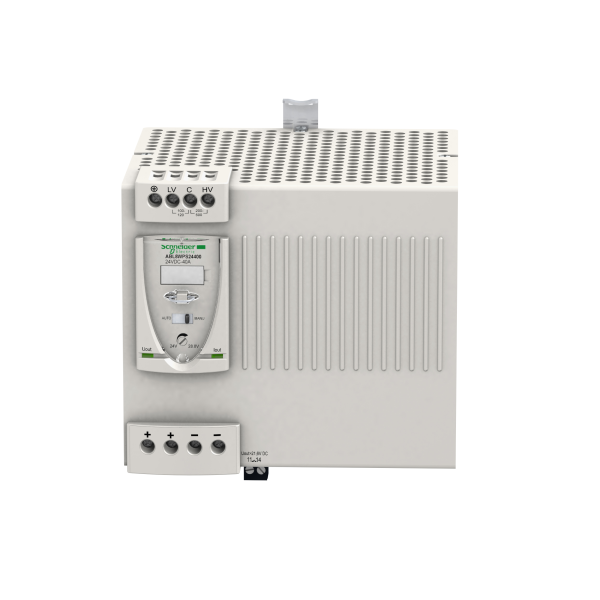

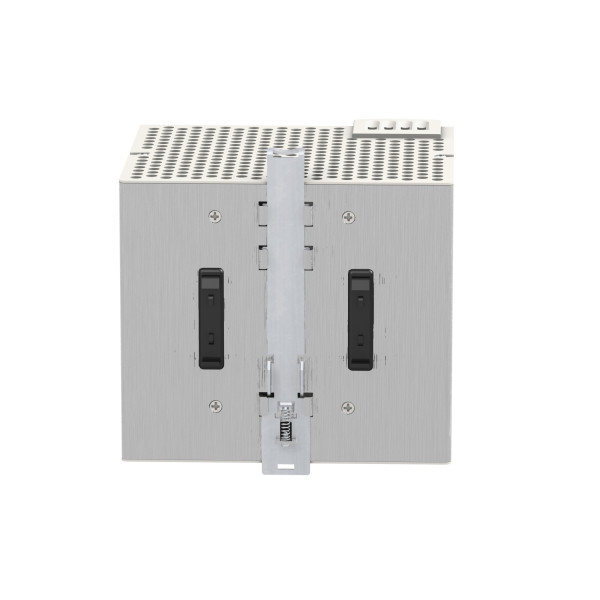

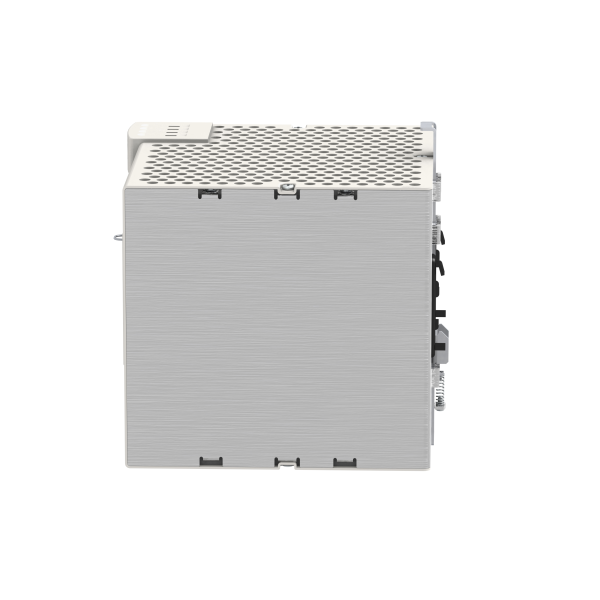

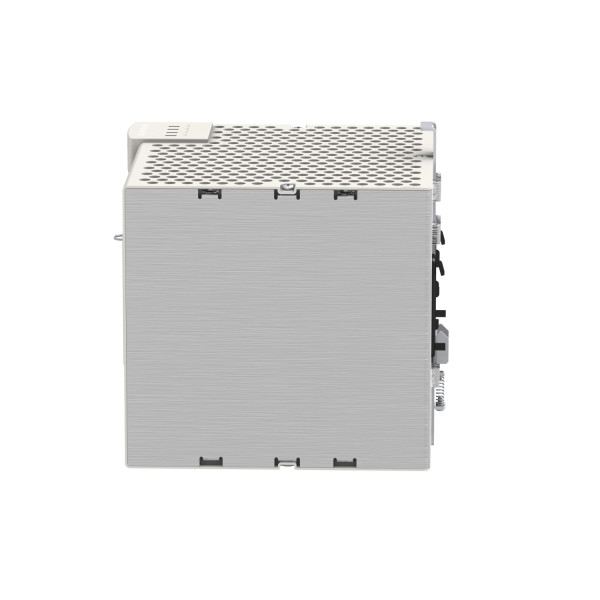

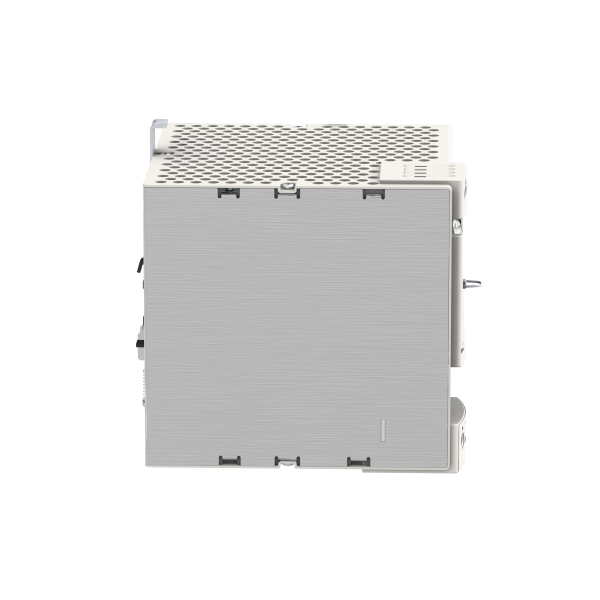

Schneider Electric Alimentation Universelle Tri 24V 40A
531.10 € HT 637.32 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 33-38 jours Délai estimatif
Jusqu'à 1274 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Phaseo
- Type de produit ou de composant : Alimentation puissance
- Type d'alimentation : Mode commutation régulée
- Tension d'entrée : 380...500 V c.a. triphasé, raccordement(s): L1, L2, L3
- Tension de sortie : 24 V c.c.
- Puissance nominale en w : 960 W
- Filtre pfc : Avec filtre PFC conformément à IEC 61000-3-2
- Courant de sortie module d'alimentation : 40 A
- Type de protection en sortie : Contre la surcharge, protection technologique: réinitialisation manuelle ou automatique / Contre la surtension, protection technologique: 30 à 32 V, réinitialisation manuelle / Contre les courts-circuits, protection technologique: réinitialisation manuelle ou automatique / Contre la sous-tension, protection technologique: déclenchement si U < 21,6 V / Thermique, protection technologique: remise à zéro automatique
- Température de fonctionnement :
- Limites de la tension d'entrée : 320...550 V
- Fréquence du réseau : 47...63 Hz
- Courant à l'appel : <= 25 A pour 2 ms
- Facteur de puissance : 0,85
- Rendement : 92...100 %
- Limites de la tension de sortie : Réglable de 24 à 28,8 V
- Puissance dissipée en w : 76.8 W
- Régulation de charge et de ligne : 1...3 %
- Ondulation résiduelle :
- Temps de maintien : >= 14 ms à 400 V
- Amplification de courant temporaire admissible : 1,5 x In pendant 4 s
- Mode de raccordement : Bornier débrochable à vis pour relais de diagnostic, capacité de raccordement: 2 x 2,5 mm² / Bornes de type vis pour connexion entrée, capacité de raccordement: 3 x 0, 5 à 3 x 4 mm²jauge AWG22...12 / Bornes de type vis pour branchement à la terre de l'entrée, capacité de raccordement: 1 x 0,5 à 1 x 4 mm²jauge AWG22...12 / Bornes de type vis pour connection sortie, capacité de raccordement: 4 x 0,5 à 4 x 10 mm²jauge AWG22...8
- Marquage : CE
- Support de montage : Profilé symétrique 35x15mm / Profilé symétrique 35x7,5mm
- Position de montage : Verticale
- Couplage de sortie : Parallèle / Séries
- Désignation de l'essai : Émissions transmises par conduction sur la ligne électrique conformément à EN 55022 Class B / Décharges électrostatiques conformément à EN/IEC 61000-4-2 / Champ électromagnétique induit conformément à EN/IEC 61000-4-6 / Champ magnétique conformément à EN 61000-4-8 / Coupure de courant primaire conformément à IEC 61000-4-11 / Champ électromagnétique rayonné conformément à EN/IEC 61000-4-3 / Émissions rayonnées conformément à EN 55022 Class B / Transitoire rapide conformément à IEC 61000-4-4 / Surtension conformément à EN/IEC 61000-4-5 / Émission de courant d'harmoniques conformément à EN/IEC 61000-3-2
- Led d'état : 1 LED vert et rouge pour tension de sortie / 1 LED vert, rouge et orange pour courant de sortie
- Profondeur : 155 mm
- Hauteur : 143 mm
- Largeur : 165 mm
- Masse du produit : 2.7 kg
Ancien produit : Telemecanique ABL8WPS24400
Caractéristiques techniques
| Largeur | 166,0 mm |
| Hauteur | 143,0 mm |
| Profondeur | 160,0 mm |
| Adapté à un montage sur rail | Non |
| Adapté aux fonctions de sécurité | Oui |
| Type de tension d’alimentation | Ac/dc |
| Puissance dissipée | 960,0 W |
| Tension de sortie réglée | Oui |
| Finition du raccordement électrique | Raccordement à vis |
| Montage possible sur barres profilées | Oui |
| Montage mural possible | Non |
| Stabilisé | Oui |
| Indice de protection (ip) | Ip20 |
| Montage direct possible | Non |
| 1ere tension de sortie | 28,8 V |
| Tension de sortie ajustable | Oui |
| Tension d'alimentation assignée à ca 50 hz | 500,0 V |
| Tension d'alimentation assignée à ca 60 hz | 500,0 V |
| Protégé contre les courts-circuits | Oui |
| Niveau de performance selon en iso 13849-1 | Sans |
| Courant de sortie max. 1 | 40,0 A |
| Valeur nominale de la tension de sortie 1 | 24,0 V |
| Valeur nominale du courant de sortie 1 | 40,0 A |
| Sil conformément à iec 61508 | Sans |
