Photo(s) non contractuelle(s)

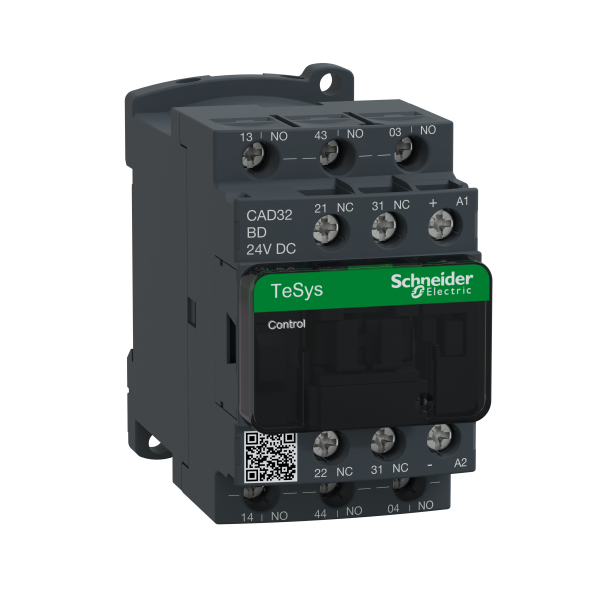

Schneider Electric Contacteur Cont Aux 24V Cc Lpl
97.54 € HT 117.05 € TTC
Soit un prix unitaire de 97.54 € HT Soit un prix unitaire de 117.05 € TTC
Soit un total de 1755.72 € HT Soit un total de 2106.90 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 234 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys CAD
- Type de produit ou de composant : Contacteur auxiliaire
- Nom abrégé d'appareil : CAD
- Application du contacteur : Télécommande
- Catégorie d'emploi : DC-13
- Type de circuit de commande : C.c.
- Type de bobine : Standard
- Technologie d'antiparasitage : Diode de limitation de pic bi-directionnelle
- Composition des pôles : 3 F + 2 O
- Tension circuit de commande : 24 V DC
- Mode de raccordement : Borne à vis-étrier 1 câble 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Borne à vis-étrier 1 câble 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borne à vis-étrier 1 câble 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Borne à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borne à vis-étrier 2 câble 1...4 mm² - rigidité du câble: souple - sans extrémité de câble
- Infos fabricant : Lot de 10
- Opération du contact : Branchés mécaniquement conformément à IEC 60947-5-1
- Plage de tension du circuit de commande : 0,1 à 0,25 Uc perte de niveau / 0,7 à 1,25 Uc opérationnel
- Constante de temps : 28 ms
- [ui] tension assignée d'isolement : 600 V - certifications CSA / 600 V - certifications UL / 690 V - catégorie de surtension III (degré de pollution 3) - conformément à IEC 60947-5-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
- Couple de serrage : 1.7 N.m - sur borne à vis-étrier
- [ue] tension assignée d'emploi : <= 690 V DC
- [ith] courant thermique conventionnel : 10 A à <= 60 °C
- Pouvoir nominal d'enclenchement irms : 250 A à <= 690 V DC conformément à IEC 60947-5-1
- Calibre du fusible à associer : 10 A gG à <= 690 V conformément à IEC 60947-5-1
- Consommation moyenne à l'appel en w : 5.4 W à 20 °C
- Consommation moyenne au maintien en w : 5.4 W à 20 °C
- Durée de vie mécanique : 30000000 cycle
- Vitesse de commande : 3 cyc/s à 20 °C
- Temps de fonctionnement : 20 ms +/- 20 % désexcitation bobine + ouverture ''F'' / 25 ms +/- 20 % désexcitation bobine + fermeture ''O'' / 55 ms +/- 15 % excitation bobine + ouverture ''O'' / 63 ms +/- 15 % excitation bobine + fermeture ''F''
- Courant commuté minimum : 5 mA
- Tension de commutation minimale : 17 V
- Temps de non-chevauchement : 1.5 ms en désexcitation entre les contacts ''O'' et ''F'' / 1.5 ms en excitation entre les contacts ''O'' et ''F''
- Résistance d'isolement : > 10 M'
- Hauteur : 77 mm
- Largeur : 45 mm
- Profondeur : 95 mm
- Masse du produit : 0.58 kg
Caractéristiques techniques
| Mode de pose | Rail/ vis din |
| Interface | Non |
| Nombre de contacts auxiliaires à fermeture | 3,0 |
| Nombre de contacts auxiliaires à ouverture | 2,0 |
| Courant de fonctionnement nominal, 400 v | 10,0 A |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Commande manuelle possible | Non |
| Avec affichage led | Non |
| Type de raccordement du circuit auxiliaire | Raccordement à vis |
| Type de tension d'actionnement | Dc |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Nombre de contacts auxiliaires à ouverture, commutation retardée | 0,0 |
| Nombre de contacts auxiliaires à fermeture, à action avancée | 0,0 |
| Commande manuelle | Non |
