Photo(s) non contractuelle(s)
Schneider Electric Contacteur Tesys Cad323 3 F Plus 2 O Instantané 10 A 24 V Cc
67.39 € HT 80.87 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 161 points de fidélité en achetant ce produit
Schneider Electric
SCHLA9D92

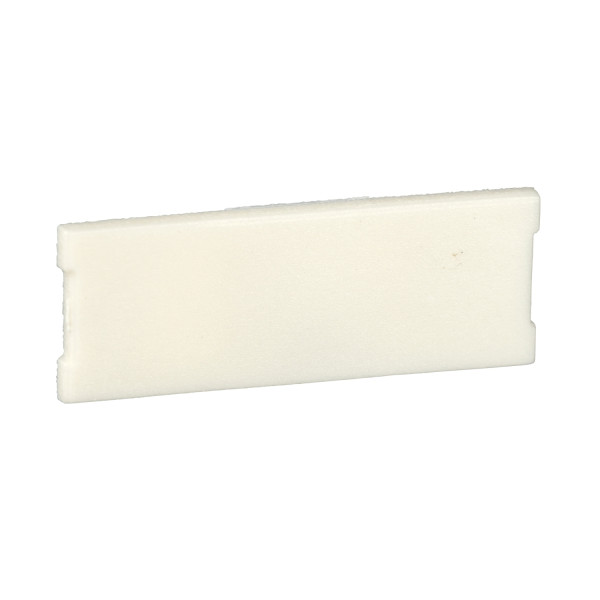

Schneider Electric Support de Reperage
Non géré en stock
A commander
0.85 € HT 1.02 € TTC
Soit un total de 85.00 € HT Soit un total de 102.00 € TTC
Schneider Electric
SCHLA9D93

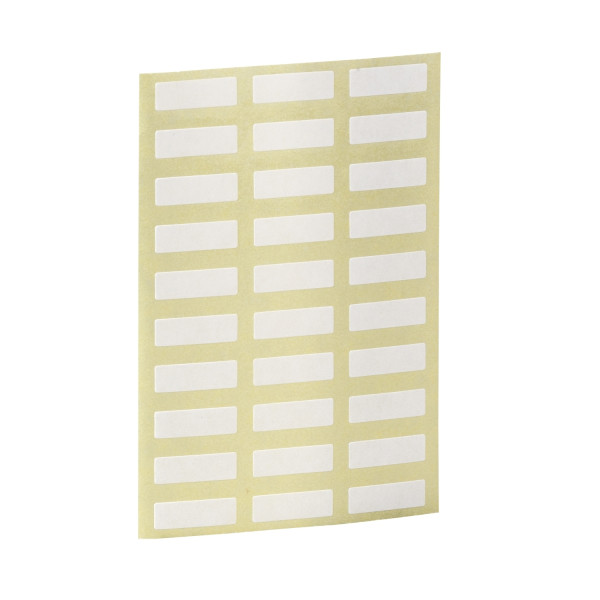

Schneider Electric Sachet de 300 Etiquettes
Non géré en stock
A commander
34.51 € HT 41.41 € TTC
Schneider Electric
SCHLAD4DDL
Schneider Electric Diode Roue Libre
Non géré en stock
A commander
15.08 € HT 18.10 € TTC
Schneider Electric
SCHLAD6K10B
Schneider Electric Bloc d'accrochage Mécanique Tesys 24 V Cc Et Ca 50 à 60 Hz
Non géré en stock
A commander
77.84 € HT 93.41 € TTC
Schneider Electric
SCHLAD6K10E
Schneider Electric Bloc d'accrochage Mécanique Tesys 42 à 48 V Cc Et Ca 50 à 60 Hz
Non géré en stock
A commander
81.69 € HT 98.03 € TTC
Schneider Electric
SCHLAD6K10F
Schneider Electric Bloc d'accrochage Mécanique Tesys 110 à 127 V Cc Et Ca 50 à 60 Hz
Non géré en stock
A commander
81.69 € HT 98.03 € TTC
Schneider Electric
SCHLAD6K10M
Schneider Electric Bloc d'accrochage Mécanique Tesys 220 à 240 V Cc Et Ca 50 à 60 Hz
Non géré en stock
A commander
81.69 € HT 98.03 € TTC
Schneider Electric
SCHLAD9ET1
Schneider Electric Capot Securite D09 A D38
Non géré en stock
A commander
4.37 € HT 5.24 € TTC
Soit un total de 43.70 € HT Soit un total de 52.40 € TTC
Schneider Electric
SCHLAD9ET1S
Tesys D - Capot De Sécurité Rouge - Pour Contacteur De 09 à 65a
Non géré en stock
A commander
1.62 € HT 1.94 € TTC
Soit un total de 16.20 € HT Soit un total de 19.40 € TTC
Schneider Electric
SCHLADC223

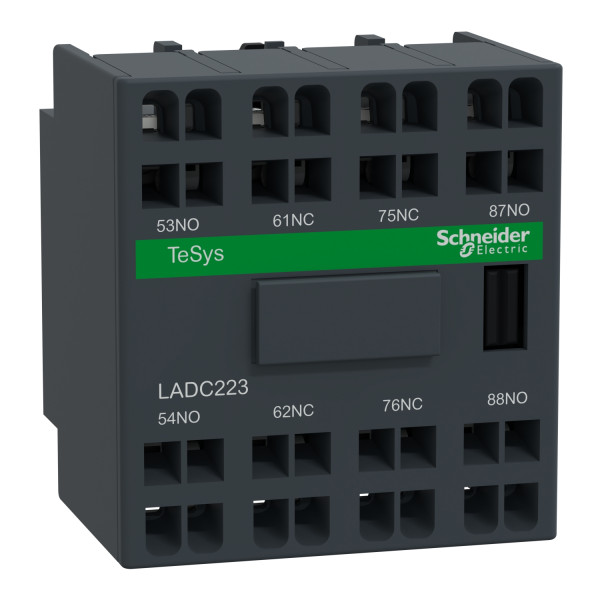

Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 2 O Bornes à Ressort
Non géré en stock
A commander
43.50 € HT 52.20 € TTC
Schneider Electric
SCHLADN023
Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 2 O Bornes à Ressort
Non géré en stock
A commander
23.41 € HT 28.09 € TTC
Schneider Electric
SCHLADN113
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Ressort
Non géré en stock
A commander
13.70 € HT 16.44 € TTC
Schneider Electric
SCHLADN203
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 0 O Bornes à Ressort
Non géré en stock
A commander
13.15 € HT 15.78 € TTC
Schneider Electric
SCHLADR03
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Ressort
Non géré en stock
A commander
84.98 € HT 101.98 € TTC
Schneider Electric
SCHLADR23
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Ressort
Non géré en stock
A commander
80.88 € HT 97.06 € TTC
Schneider Electric
SCHLADS23
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Ressort
Non géré en stock
A commander
127.79 € HT 153.35 € TTC
Schneider Electric
SCHLADT03
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Ressort
Non géré en stock
A commander
84.98 € HT 101.98 € TTC
Schneider Electric
SCHLADT23
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Ressort
Non géré en stock
A commander
80.88 € HT 97.06 € TTC
Description
Caractéristiques principales :- Type de produit ou de composant : Relaisde contrôle
- Nom abrégé d'appareil : CAD
- Application du contacteur : Télécommande
- Catégorie d'emploi : AC-14 / AC-15 / DC-13
- Composition des pôles : 3 F + 2 O
- [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz
- Control circuit type : C.c. basse consommation
- Tension circuit de commande : 24 V DC
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
- [ith] courant thermique conventionnel : 10 A à <= 60 °C
- Pouvoir nominal d'enclenchement irms : 140 A AC conformément à IEC 60947-5-1 / 250 A DC conformément à IEC 60947-5-1
- [icw] courant assigné de courte durée admissible : 100 A 1 s / 120 A 500 ms / 140 A 100 ms
- Calibre du fusible à associer : 10 A gG conformément à IEC 60947-5-1
- [ui] tension assignée d'isolement : 690 V conformément à IEC 60947-5-1 / 600 V certifications UL / 600 V certifications CSA
- Support de montage : Platine / Rail
- Mode de raccordement : Bornes à ressort 1 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Bornes à ressort 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Bornes à ressort 1 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Bornes à ressort 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble
- Plage de tension du circuit de commande : 0,1 à 0,25 Uc perte de niveau / 0,7 à 1,25 Uc opérationnel
- Temps de fonctionnement : 65...88 ms excitation bobine + fermeture ''F'' / 14...25 ms désexcitation bobine + ouverture ''F'' / 57...77 ms excitation bobine + ouverture ''O'' / 28...42 ms désexcitation bobine + fermeture ''O''
- Durée de vie mécanique : 30 Mcycles
- Vitesse de commande : 180 cyc/mn
- Constante de temps : 40 ms
- Consommation moyenne à l'appel en w : 2.4 W à 20 °C
- Consommation moyenne au maintien en w : 2.4 W à 20 °C
- Tension de commutation minimale : 17 V
- Courant commuté minimum : 5 mA
- Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
- Résistance d'isolement : > 10 M'
- Hauteur : 99 mm
- Largeur : 45 mm
- Profondeur : 93 mm
- Masse du produit : 0.58 kg
Ancien produit : Telemecanique CAD323BL
Caractéristiques techniques
| Mode de pose | Rail/ vis din |
| Interface | Non |
| Nombre de contacts auxiliaires à fermeture | 3,0 |
| Nombre de contacts auxiliaires à ouverture | 2,0 |
| Courant de fonctionnement nominal, 400 v | 10,0 A |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Commande manuelle possible | Non |
| Avec affichage led | Non |
| Type de raccordement du circuit auxiliaire | Raccordement par borne à ressort |
| Type de tension d'actionnement | Dc |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Nombre de contacts auxiliaires à ouverture, commutation retardée | 0,0 |
| Nombre de contacts auxiliaires à fermeture, à action avancée | 0,0 |
| Commande manuelle | Non |
