Photo(s) non contractuelle(s)

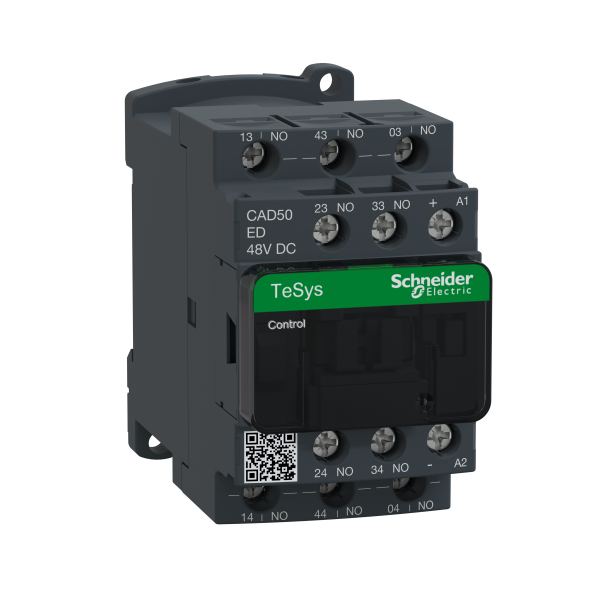

Schneider Electric Contacteur Tesys Cad50 5 F Plus 0 O Instantané 10 A 48 V Cc
71.73 € HT 86.08 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 172 points de fidélité en achetant ce produit
Schneider Electric
SCHLAD4DDL
Schneider Electric Diode Roue Libre
Non géré en stock
A commander
14.63 € HT 17.56 € TTC
Schneider Electric
SCHLAD6K10M
Schneider Electric Bloc d'accrochage Mécanique Tesys 220 à 240 V Cc Et Ca 50 à 60 Hz
Non géré en stock
A commander
79.31 € HT 95.17 € TTC
Schneider Electric
SCHLAD9ET1S
Tesys D - Capot De Sécurité Rouge - Pour Contacteur De 09 à 65a
Non géré en stock
A commander
1.46 € HT 1.75 € TTC
Soit un total de 14.60 € HT Soit un total de 17.50 € TTC
Schneider Electric
SCHLADC22
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 2 O Bornes à Visétriers
Non géré en stock
A commander
18.95 € HT 22.74 € TTC
Schneider Electric
SCHLADN02
Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 2 O Bornes à Visétriers
Non géré en stock
A commander
10.35 € HT 12.42 € TTC
Schneider Electric
SCHLADN04
Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 4 O Bornes à Visétriers
Non géré en stock
A commander
18.09 € HT 21.71 € TTC
Schneider Electric
SCHLADN11
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Offre limitée
67 produit(s) disponible(s)
5.67 € HT 6.80 € TTC
4.08 € HT 4.90 € TTC
Schneider Electric
SCHLADN13
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 3 O Bornes à Visétriers
Non géré en stock
A commander
18.95 € HT 22.74 € TTC
Schneider Electric
SCHLADN20
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 0 O Bornes à Visétriers
Non géré en stock
A commander
10.16 € HT 12.19 € TTC
Schneider Electric
SCHLADN22
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 2 O Bornes à Visétriers
En stock
106 produit(s) disponible(s)
8.25 € HT 9.90 € TTC
Schneider Electric
SCHLADN22S
Tesys D - Bloc De Contact Auxiliares Sécurité Rouge - 2no + 2nc
Non géré en stock
A commander
22.59 € HT 27.11 € TTC
Schneider Electric
SCHLADN31
Schneider Electric Bloc de contacts auxiliaires Tesys 3 F Plus 1 O Bornes à Visétriers
En stock
36 produit(s) disponible(s)
8.25 € HT 9.90 € TTC
Schneider Electric
SCHLADN40
Schneider Electric Bloc de contacts auxiliaires Tesys 4 F Plus 0 O Bornes à Visétriers
En stock
16 produit(s) disponible(s)
7.79 € HT 9.35 € TTC
Schneider Electric
SCHLADR0
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Non géré en stock
A commander
74.79 € HT 89.75 € TTC
Schneider Electric
SCHLADR2
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
En stock
16 produit(s) disponible(s)
41.58 € HT 49.90 € TTC
Schneider Electric
SCHLADR4
Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
En stock
2 produit(s) disponible(s)
82.66 € HT 99.19 € TTC
Schneider Electric
SCHLADS2
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Non géré en stock
A commander
79.55 € HT 95.46 € TTC
Schneider Electric
SCHLADT0
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Non géré en stock
A commander
74.79 € HT 89.75 € TTC
Schneider Electric
SCHLADT2
Bloc de Contacts Auxiliaires 1F+1O Borniers à Vis-Etriers TeSys D Schneider
En stock
45 produit(s) disponible(s)
41.58 € HT 49.90 € TTC
Schneider Electric
SCHLADT4
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Rupture temporaire
A commander
86.78 € HT 104.14 € TTC
Description
Caractéristiques principales :- Type de produit ou de composant : Relaisde contrôle
- Nom abrégé d'appareil : CAD
- Application du contacteur : Télécommande
- Catégorie d'emploi : AC-14 / AC-15 / DC-13
- Composition des pôles : 5 NO
- [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz
- Control circuit type : C.c. standard
- Tension circuit de commande : 48 V c.c.
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
- [ith] courant thermique conventionnel : 10 A à <= 60 °C
- Pouvoir nominal d'enclenchement irms : 140 A AC conformément à IEC 60947-5-1 / 250 A DC conformément à IEC 60947-5-1
- [icw] courant assigné de courte durée admissible : 100 A 1 s / 120 A 500 ms / 140 A 100 ms
- Calibre du fusible à associer : 10 A gG conformément à IEC 60947-5-1
- [ui] tension assignée d'isolement : 690 V conformément à IEC 60947-5-1 / 600 V certifications UL / 600 V certifications CSA
- Support de montage : Platine / Rail
- Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble
- Couple de serrage : 1.2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / 1.2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
- Plage de tension du circuit de commande : 0,1 à 0,25 Uc perte de niveau / 0,7 à 1,25 Uc opérationnel
- Temps de fonctionnement : 53...72 ms excitation bobine + fermeture ''F'' / 16...24 ms désexcitation bobine + ouverture ''F''
- Durée de vie mécanique : 30 Mcycles
- Vitesse de commande : 180 cyc/mn
- Constante de temps : 28 ms
- Consommation moyenne à l'appel en w : 5.4 W à 20 °C
- Consommation moyenne au maintien en w : 5.4 W à 20 °C
- Tension de commutation minimale : 17 V
- Courant commuté minimum : 5 mA
- Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
- Résistance d'isolement : > 10 M'
- Hauteur : 77 mm
- Largeur : 45 mm
- Profondeur : 93 mm
- Masse du produit : 0.58 kg
Ancien produit : Telemecanique CAD50ED
Caractéristiques techniques
| Mode de pose | Rail/ vis din |
| Interface | Non |
| Nombre de contacts auxiliaires à fermeture | 5,0 |
| Courant de fonctionnement nominal, 400 v | 10,0 A |
| Tension d'alimentation de courant nominal us cc | 48,0 V |
| Tension d'alimentation de courant nominal us cc | 48 V |
| Commande manuelle possible | Non |
| Avec affichage led | Non |
| Type de raccordement du circuit auxiliaire | Raccordement à vis |
| Type de tension d'actionnement | Dc |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Nombre de contacts auxiliaires à ouverture, commutation retardée | 0,0 |
| Nombre de contacts auxiliaires à fermeture, à action avancée | 0,0 |
| Commande manuelle | Non |
