Photo(s) non contractuelle(s)

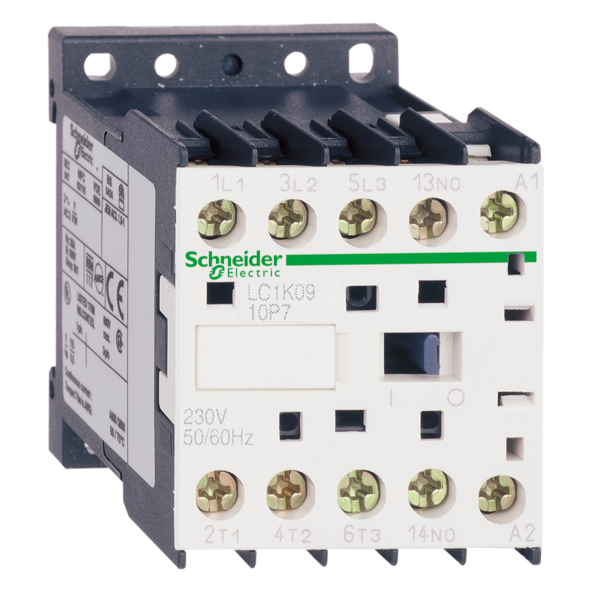

Schneider Electric Contacteur Tesys Lc1K 3P Ac3 440V 9 A Bobine 230 Vca
4,0 (1)
27.93 € HT 33.52 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 67 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys K
- Application du contacteur : Commande du moteur / Charge résistive
- Catégorie d'emploi : AC-1 / AC-3 / AC-4
- Composition des pôles : 3F
- [ie] courant assigné d'emploi : 9 A à <= 440 V AC AC-3 pour circuit de puissance / 20 A (<= 50 °C) à <= 440 V AC AC-1 pour circuit de puissance / 16 A (<= 70 °C) à 690 V AC AC-1 pour circuit de puissance
- Puissance moteur kw : 4 kW à 380...415 V AC 50/60 Hz / 4 kW à 440 V AC 50/60 Hz / 4 kW à 480 V AC 50/60 Hz / 4 kW à 500...600 V AC 50/60 Hz / 4 kW à 660...690 V AC 50/60 Hz / 2.2 kW à 220...230 V AC 50/60 Hz
- Control circuit type : C.a. 50/60 Hz
- Tension circuit de commande : 230 V AC 50/60 Hz
- Composition contact auxiliaire : 1 ''O''
- Catégorie de surtension : III
- [ith] courant thermique conventionnel : 20 A à <= 50 °C pour circuit de puissance / 10 A à <= 50 °C pour circuit de signalisation
- Pouvoir nominal d'enclenchement irms : 110 A AC pour circuit de puissance conformément à NF C 63-110 / 110 A AC pour circuit de puissance conformément à IEC 60947 / 110 A AC pour circuit de signalisation conformément à IEC 60947
- Pouvoir assigné de coupure : 110 A à 415 V conformément à IEC 60947 / 110 A à 440 V conformément à IEC 60947 / 80 A à 500 V conformément à IEC 60947 / 110 A à 220...230 V conformément à IEC 60947 / 110 A à 380...400 V conformément à IEC 60947 / 70 A à 660...690 V conformément à IEC 60947
- Calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance / 25 A aM pour circuit de puissance / 10 A gG pour circuit de signalisation conformément à IEC 60947 / 10 A gG pour circuit de signalisation conformément à VDE 0660
- Impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
- Certifications du produit : CSA / UL
- Temps de fonctionnement : 10...20 ms désexcitation bobine + ouverture ''F'' / 10...20 ms excitation bobine + fermeture ''F''
- Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
- Vitesse de commande : 3600 cyc/h
- Plage de tension du circuit de commande : 0,2 à 0,75 Uc à <= 50 °C perte de niveau / 0,8...1,15 Uc à <= 50 °C opérationnel
- Consommation moyenne à l'appel en va : 30 VA à 20 °C
- Consommation moyenne au maintien en va : 4.5 VA à 20 °C
- Dissipation thermique : 1.3 W
- Type de contacts auxiliaires : Type instantané (1 ''O'')
- Fréquence circuit signalisation : <= 400 Hz
- Courant commuté minimum : 5 mA pour circuit de signalisation
- Tension de commutation minimale : 17 V pour circuit de signalisation
- Distance de non-recouvrement : 0.5 mm
- Résistance d'isolement : > 10 M' pour circuit de signalisation
Ancien produit : Telemecanique LC1K0901P7
Legrand
LEG091657
Socle saillie étanche Legrand Plexo 20 A - 3P+N+T -IP55-IK08- à volet - 84x77 - gris
5,0 (6)
En stock
69 produit(s) disponible(s)
31.59 € HT 37.91 € TTC
Schneider Electric
SCHGV2ME04
Schneider Electric Tesys Gv Disjoncteur Moteur 0,4 à 0,63A 3P 3D Déclencheur Magnétothermique
Non géré en stock
A commander
57.41 € HT 68.89 € TTC
Schneider Electric
SCHGV2ME10
Schneider Electric Disjoncteur Moteur Gv2Me 4 à 6,3 A 3P 3D Déclencheur Magnétothermique
4,5 (4)
En stock
34 produit(s) disponible(s)
44.90 € HT 53.88 € TTC
Schneider Electric
SCHGV2ME14
Schneider Electric Disjoncteur Moteur Gv2Me 6 à 10 A 3P 3D Déclencheur Magnétothermique
En stock
31 produit(s) disponible(s)
29.70 € HT 35.64 € TTC
Schneider Electric
SCHNSYTBS1397T
Bte ind.transp.138x93x72 ABS
Non géré en stock
A commander
19.44 € HT 23.33 € TTC
Soit un total de 38.88 € HT Soit un total de 46.66 € TTC
Les avis clients
Découvrir les 1 avis
Attention à l'humidité ...
Le contacteur supporte apparemment mal l'humidité. L'ayant récemment fait changer (moins d'un an), il est tombé en panne (bobine rouillée). Je fais un essai en l'emballant dans un film plastique, en espérant qu'il durera plus longtemps ... N.B: utilisé dans un caisson pompe - filtre piscine en extérieur.
Jean B, le 13/12/2015 à 17:50
Caractéristiques techniques
| Adapté à un montage sur rail | Non |
| Puissance de fonctionnement nominale, ac-3, 400 v | 4,0 kW |
| Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
| Nombre de contacts auxiliaires à ouverture | 1,0 |
| Courant de fonctionnement nominal ca-3, 400 v | 9,0 A |
| Courant de fonctionnement nominal ca-1, 400 v | 20,0 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 230,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 230 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230 V |
| Type de raccordement du circuit principal | Raccordement à vis |
| Type de tension d'actionnement | Ac |
| Puissance de fonctionnement nominale ca-4, 400 v | 2,2 kW |
| Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Courant de fonctionnement nominal ca-4, 400 v | 6,0 A |
