Photo(s) non contractuelle(s)
Schneider Electric Tesys Gv Disjoncteur Moteur 0,4 à 0,63A 3P 3D Déclencheur Magnétothermique
57.41 € HT 68.89 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 137 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2ME
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 0.4...0.63 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 8 A
- Mode d'installation : Par clips / Par vis
- Support de montage : Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 0.12 kW à 400/415 V AC 50/60 Hz / 0.18 kW à 400/415 V AC 50/60 Hz / 0.37 kW à 690 V AC 50/60 Hz
- Type de commande : Bouton-poussoir
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 0.63 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2.5 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
- Robustesse mécanique : Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6 / Chocs 30 Gn pour 11 ms conformément à IEC 60068-2-27
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 78.2 mm
- Masse du produit : 0.26 kg
Ancien produit : Telemecanique GV2ME04
Legrand
LEG417303
Disjoncteur moteur magnéto-thermique mpx³ 32s - 0,63 a - 100 ka
Non géré en stock
A commander
76.12 € HT 91.34 € TTC
General Electric
GEP101214
Disjoncteur moteur SURION 0.4 - 0.63A
Offre limitée
1 produit(s) disponible(s)
5.59 € HT 6.71 € TTC
Dont éco participation : 0.03 €
Gewiss
GEWGW96754
Disjoncteur Moteurs 0,4-0,63a
Non géré en stock
A commander
86.75 € HT 104.10 € TTC
Schneider Electric
SCHGV2MCK04

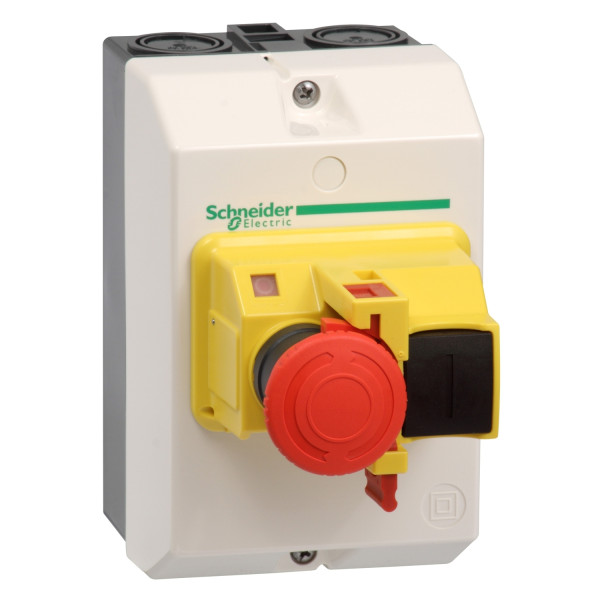

Schneider Electric Coffret Vide pour Gv2Me Arrêt D Urgence Plastronique
4,3 (3)
En stock
11 produit(s) disponible(s)
17.92 € HT 21.50 € TTC
Schneider Electric
SCHGV2ME07
Schneider Electric Disjoncteur Moteur Gv2Me 1,6 à 2,5 A 3P 3D Déclencheur Magnétothermique
En stock
14 produit(s) disponible(s)
47.14 € HT 56.57 € TTC
29.25 € HT 35.10 € TTC
Schneider Electric
SCHGV2MC02

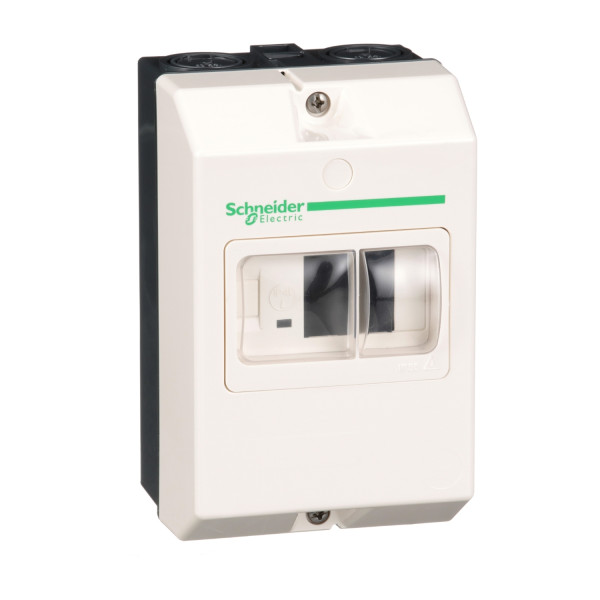

Schneider Electric Coffret Vide pour Gv2Me Plastronique
En stock
11 produit(s) disponible(s)
16.13 € HT 19.36 € TTC
9.92 € HT 11.90 € TTC
Schneider Electric
SCHGV2ME06
Schneider Electric Disjoncteur Moteur Gv2Me 1 à 1,6 A 3P 3D Déclencheur Magnétothermique
En stock
7 produit(s) disponible(s)
46.07 € HT 55.28 € TTC
27.08 € HT 32.50 € TTC
Schneider Electric
SCHGV2ME05

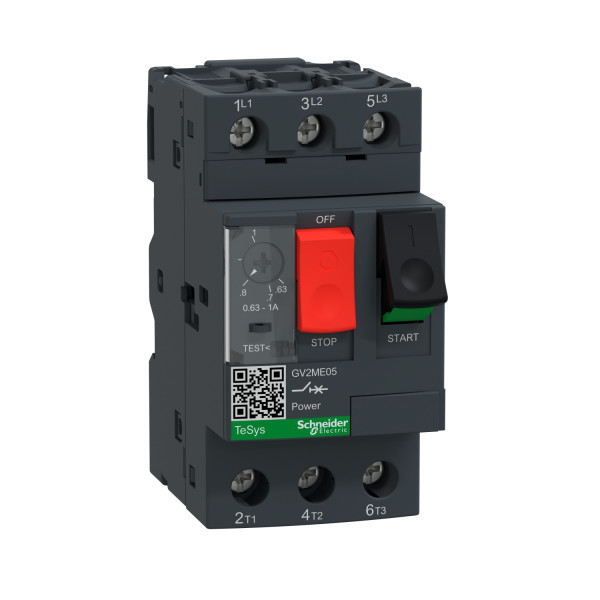

Schneider Electric Disjoncteur Moteur Gv2Me 0,63 à 1 A 3P 3D Déclencheur Magnétothermique
En stock
7 produit(s) disponible(s)
26.92 € HT 32.30 € TTC
Schneider Electric
SCHGVAE11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
En stock
67 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
4.67 € HT 5.60 € TTC
Caractéristiques techniques
| Largeur | 45 mm |
| Hauteur | 89 mm |
| Profondeur | 78,2 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 0,18 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 0,63 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 230 V |
| Tension de fonctionnement normale | 230 V |
| Réglage de courant du déclencheur de surcharge | 0,63 A |
| Indice de protection (ip) | Ip20 |
| Avec protection thermique | Oui |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton-poussoir |
| Technique de déclenchement | Thermomagnétique |
| Puissance de fonctionnement nominale, ca-3, 230 v | 0,09 kW |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 100 kA |
| Plage de réglage du déclencheur de court-circuit non retardé | 8 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 8 A |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
