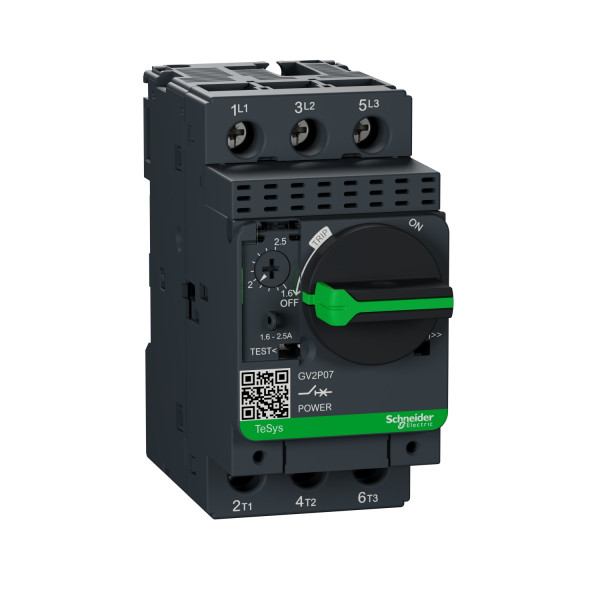

Schneider Electric Disjoncteur Moteur Gv2P 1,6 à 2,5 A 3P 3D Déclencheur Magnétothermique
77.11 € HT 92.53 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 25-30 jours Délai estimatif
Jusqu'à 185 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2P
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 8 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 1.6...2.5 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 33.5 A
- Mode d'installation : Par clips / Par vis
- Support de montage : Platine / Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 0.75 kW à 400/415 V AC 50/60 Hz / 1.1 kW à 500 V AC 50/60 Hz / 1.5 kW à 690 V AC 50/60 Hz
- Type de commande : Bouton rotatif
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 2.5 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2.5 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
- Robustesse mécanique : Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6 / Chocs 30 Gn pour 11 ms conformément à IEC 60068-2-27
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 97 mm
- Masse du produit : 0.35 kg
Ancien produit : Telemecanique GV2P07
Schneider Electric
SCHGV3ME07
disjoncteur moteur GV3ME 1,6 à 2,5 A 3P 3d déclencheur magnétothermique
Indisponible
Produit abandonné
Legrand
LEG024212
Osmoz - Boîte A Bouton Equipée - 1 Trou - Coup De Poing Pousser/Tourner
4,7 (3)
En stock
12 produit(s) disponible(s)
25.23 € HT 30.28 € TTC
CNTIRL16
Tube IRL 3321 - diam 16 - Conduit isolant rigide Longueur de 3 mètres (prix au m)
5,0 (2)
En stock
3009 mètre(s) disponible(s)
0.50 € HT 0.60 € TTC
Soit un total de 1.50 € HT Soit un total de 1.80 € TTC
Prix au mètre
Legrand
LEG001902
Tableau électrique Legrand étanche Plexo 2 modules avec embout à perf. directe - IP 65 - IK 09 - Gris
5,0 (2)
En stock
36 produit(s) disponible(s)
25.56 € HT 30.67 € TTC
SES-Sterling
STG08390155013
Goulotte gn-a6/4 60x100
Non géré en stock
A commander
10.62 € HT 12.74 € TTC
Soit un total de 169.92 € HT Soit un total de 203.84 € TTC
Prix au mètre
Schneider Electric
SCHIMT40620
Mureva Tube GT 3321 - PVC - tulipé - Ø20 mm - long 3 m - Gris
Indisponible
Produit abandonné
Schneider Electric
SCHIMT40625

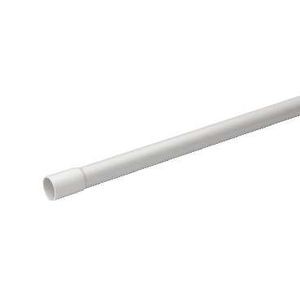

Mureva Tube GT 3321 - PVC - tulipé - Ø25 mm - long 3 m - Gris
Indisponible
Produit abandonné
Caractéristiques techniques
| Largeur | 44,5 mm |
| Hauteur | 89 mm |
| Profondeur | 97 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 0,75 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 2,5 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 1,6 A |
| Réglage de courant du déclencheur de surcharge | 2,5 A |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Technique de déclenchement | Thermomagnétique |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 100 kA |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Avec protection thermique | Oui |
| Puissance de fonctionnement nominale, ca-3, 230 v | 0,37 kW |
| Plage de réglage du déclencheur de court-circuit non retardé | 33,5 A |
