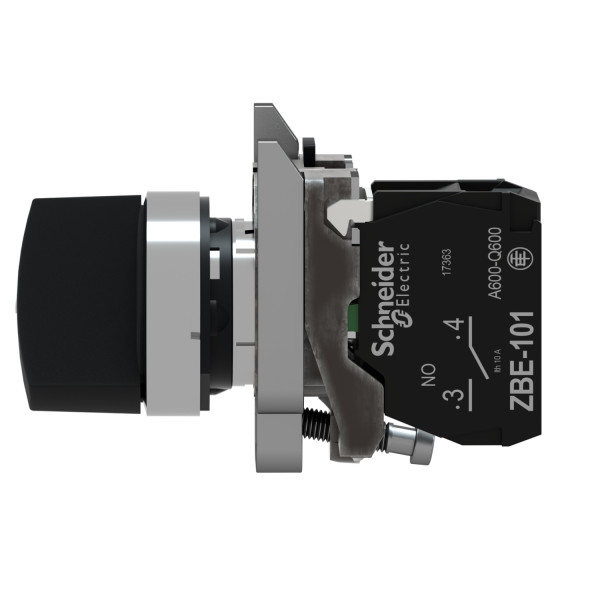

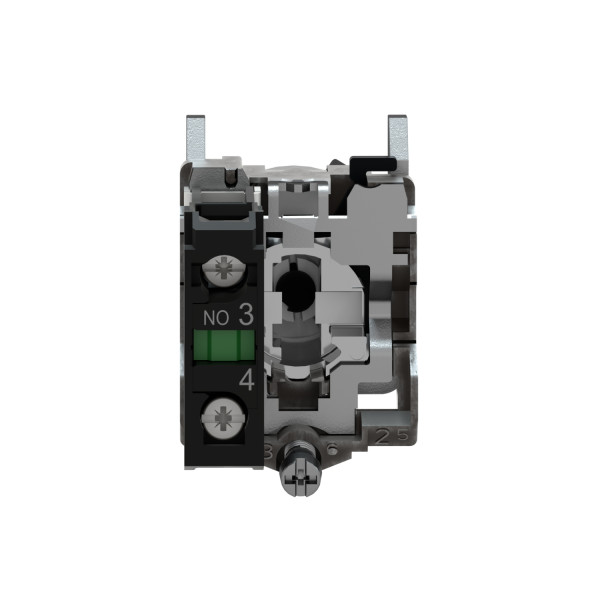

Harmony XB4 - bouton tournant à manette - Ø22 - 2 pos à rap. - noir - 1F - vis
Harmony XB4 - bouton tournant à manette - Ø22 - 2 pos à rap. - noir - 1F - vis
Harmony XB4 - bouton tournant à manette - Ø22 - 2 pos à rap. - noir - 1F - vis
Harmony XB4 - bouton tournant à manette - Ø22 - 2 pos à rap. - noir - 1F - vis

Photo(s) non contractuelle(s)

Harmony XB4 - bouton tournant à manette - Ø22 - 2 pos à rap. - noir - 1F - vis

17.75 € HT 21.30 € TTC

Marque Schneider Electric

Référence XB4BD41

EAN 3389118124714

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :

  • Gamme de produits : Harmony XB4
  • Type de produit ou de composant : Bouton-tournant complet
  • Nom abrégé d'appareil : XB4
  • Matériau de la collerette : Métal plaqué chrome
  • Matière de l'embase de fixation : Zamak
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 1
  • Forme de la tête de l'unité de signalisation : Rond
  • Type d'unité de commande : Rappel à ressort droite vers la gauche
  • Profil de l'unité de commande : Noir manette standard
  • Positions de l'unité de commande : 2 position 90°
  • Description des contacts : 1 "F"
  • Fonctionnement des contacts : À action dépendante
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1

Caractéristiques complémentaires :

  • Hauteur : 47 mm
  • Largeur : 30 mm
  • Profondeur : 68 mm
  • Description des bornes iso n°1 : (13-14)NO
  • Masse du produit : 0.105 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • Utilisation des contacts : Contacts standards
  • Ouverture positive : Sans ouverture positive
  • Couple de fonctionnement : 0.14 N.m (état électrique modifié par ''F'')
  • Durée de vie mécanique : 1000000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
  • [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4

Référence : SCHXB4BD41 (Schneider-Electric)

Ancien produit : Telemecanique XB4BD41


Ils ont aussi acheté...

Legrand

LEG037170

Bloc de jonction Viking 3 - pour cond de protect pied métal - rail sym - pas 5

5,0 (1)

En stock
22 produit(s) disponible(s)

2.97 € HT 3.56 € TTC

Legrand

LEG037510

Butée de blocage pr Bloc de jonction Viking 3 - pas de 6 mm automatique - sans vis

4,5 (2)

En stock
94 produit(s) disponible(s)

0.84 € HT 1.01 € TTC

Legrand

LEG050445

Fiche 2p+t - 16 a - caoutchouc - sortie droite - ip 44 - ik 08 - câble ø2.5 mm²

5,0 (12)

En stock
611 produit(s) disponible(s)

4.25 € HT 5.10 € TTC

Finder

FID076645

Relais Industriel 7 A Série 55 Finder – 4 Contacts Inverseur - Tension Nominale Bobine 24 V DC

En stock
29 produit(s) disponible(s)

4.65 € HT 5.58 € TTC

Schneider Electric

SCHCAD32B7

Schneider Electric Contacteur Tesys Cad32 3 F Plus 2 O Instantané 10 A 24 V Ca

En stock
19 produit(s) disponible(s)

39.09 € HT 46.91 € TTC

Schneider Electric

SCHLC2D09B7

Contacteur Inverseur 3P AC-3 440 V 9 A TeSys LC2D

Non géré en stock
A commander

90.50 € HT 108.60 € TTC

Les avis clients

Caractéristiques techniques

Diamètre de trou 22,5 mm
Couleur du bouton Noir
Nombre de positions de commutation 2,0
Adapté à l'éclairage Non
À rappel Oui
Couleur de bague frontale Chrome
Finition du raccordement électrique Raccordement à vis
Indice de protection (ip) Ip67
Source lumineuse fournie Non
Matériau de la bague frontale Métal
Avec bague frontale Oui
Finition de l'élément d'actionnement Poignée tournante courte
Fonction de commutation encliquetable Oui
Nombre de contacts en tant que contacts à fermeture 1,0
Degré de protection (nema) Autre
Nombre de contacts en tant que contacts à ouverture 0,0
Nombre de contacts en tant qu'inverseurs 0,0
Tension d’alimentation 24,0 V
Tension d’alimentation 24 V
