isjoncteur Moteur 3P 25A 3D TeSys GV2LE – Déclencheur Magnétique
94.49 € HT 113.39 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 25-30 jours Délai estimatif
Jusqu'à 226 points de fidélité en achetant ce produit
Description

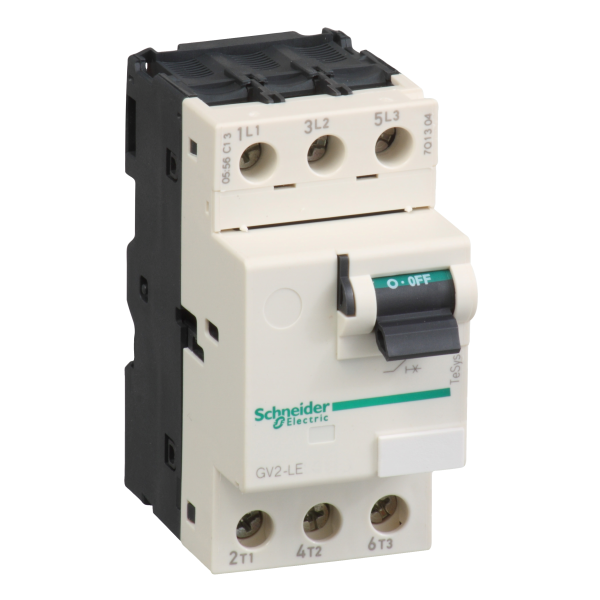

Disjoncteur Moteur 3P 25A 3D TeSys GV2LE Schneider Electric
Ce disjoncteur moteur TeSys GV2LE, de la marque Schneider Electric, est un dispositif de sécurité et de commande utilisé dans la protection de moteurs électriques. Il a pour rôle de surveiller le réseau d’installation et d’interrompre automatiquement l’alimentation de l’appareil en cas de court-circuit ou de surchauffe. Cet appareil est équipé d’un déclencheur magnétothermique de calibre de 25 A, avec un pouvoir de coupure de 50 kA. Ce disjoncteur moteur permet également de contrôler la circulation du courant d’alimentation du moteur grâce à son maneton de commande. Cet appareil est destiné à la protection d’un moteur électrique installé dans un réseau triphasé de catégorie AC-3, avec une puissance allant jusqu’à 18,5 kW.
Les + du produit :
- Peut être monté sur un rail DIN ou sur une platine
- Raccordement par bornier à vis-étriers
Caractéristiques principales :
- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2LE
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-2
- Pouvoir de coupure : Icu = 50 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 3 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 15 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 4 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 40 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 690 V AC 50/60 Hz conformément à IEC 60947-2
- Calibre du déclencheur : 25 A
- Technologie de déclencheur : Magnétique
- Courant de déclenchement magnétique : 327 A
Caractéristiques complémentaires :
- Mode d'installation : Par clips / Par vis
- Support de montage : Platine / Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 11 kW à 400/415 V AC 50/60 Hz / 11 kW à 500 V AC 50/60 Hz / 15 kW à 500 V AC 50/60 Hz / 9 kW à 400/415 V AC 50/60 Hz / 18.5 kW à 690 V AC 50/60 Hz
- Type de commande : Par maneton
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 1.8 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 415 V
- Vitesse de commande : 40 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
- Robustesse mécanique : Chocs 30 Gn conformément à IEC 60068-2-27 / Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 78.5 mm
- Masse du produit : 0.33 kg
Référence : SCHGV2LE22 (Schneider-Electric)
Ancien produit : Telemecanique GV2LE22
Caractéristiques techniques
Largeur | 45 mm |
Hauteur | 89 mm |
Profondeur | 78,5 mm |
Puissance de fonctionnement nominale, ac-3, 400 v | 11 kW |
Avec commutateur auxiliaire intégré | Non |
Courant permanent nominal (iu) | 25 A |
Avec déclencheur à sous-tension intégré | Non |
Nombre de pôles | 3 |
Tension de fonctionnement normale | 690 V |
Tension de fonctionnement normale | 690 V |
Indice de protection (ip) | Ip20 |
Type de raccordement du circuit principal | Raccordement à vis |
Finition de l'élément d'actionnement | Levier |
Technique de déclenchement | Magnétique |
Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 15 kA |
Sensible à une défaillance de phase | Oui |
Type de construction de l'appareil | Appareil complet installé dans un boîtier |
Avec protection thermique | Non |
Puissance de fonctionnement nominale, ca-3, 230 v | 5,5 kW |
Plage de réglage du déclencheur de court-circuit non retardé | 327 A |
