Photo(s) non contractuelle(s)

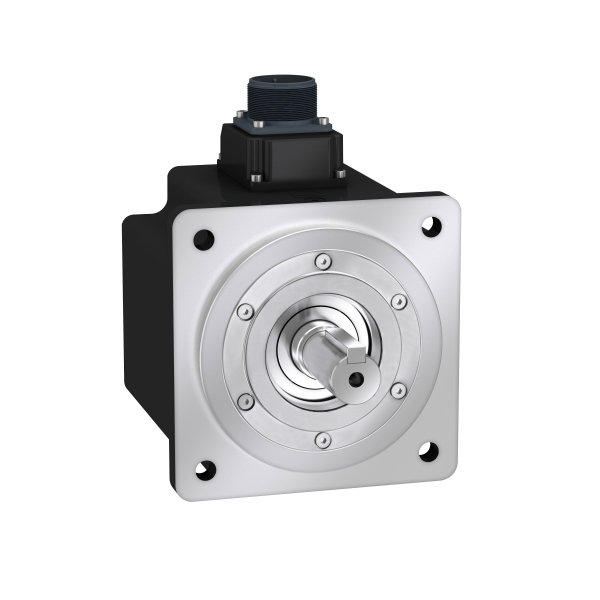

Moteur bch2 130mm 2000w c odeur 20-bit jo
1368.19 € HT 1641.83 € TTC
Dont éco participation : 0.28 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 3283 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Compatibilité de gamme : Lexium 28
Fonction produit : Servo moteur
Nom abrégé de l'appareil : BCH2
Caractéristiques complémentaires :
Vitesse mécanique maximum : 3000 Tr/mn
[us] tension d'alimentation : 220 V
Nombre de phases réseau : Triphasé
Courant continu à l'arrêt : 9,95 A
Couple continu à l'arrêt : 9.55 N.m for LXM28A at 12 A, 220 V, three phase9.55 N.m for LXM26D at 12 A, 220 V, three phase
Alimentation continue : 2000 W
Couple crête à l’arrêt : 28.65 N.m for LXM28A at 12 A, 220 V, three phase28.65 N.m for LXM26D at 12 A, 220 V, three phase
Puissance de sortie nominale : 2000 W for LXM28A at 12 A, 220 V, three phase2000 W for LXM26D at 12 A, 220 V, three phase
Couple nominal : 9.55 N.m for LXM28A at 12 A, 220 V, three phase9.55 N.m for LXM26D at 12 A, 220 V, three phase
Vitesse nominale : 2000 tr/min2000 tr/min2000 rpm for LXM28A at 12 A, 220 V, three phase2000 rpm for LXM26D at 12 A, 220 V, three phase
Courant maximal irms : 32.85 A for LXM28A at 2 kW, 220 V32.85 A pour LXM26Dà 2 kW, 220 V
Courant permanent maximum : 11,25 A

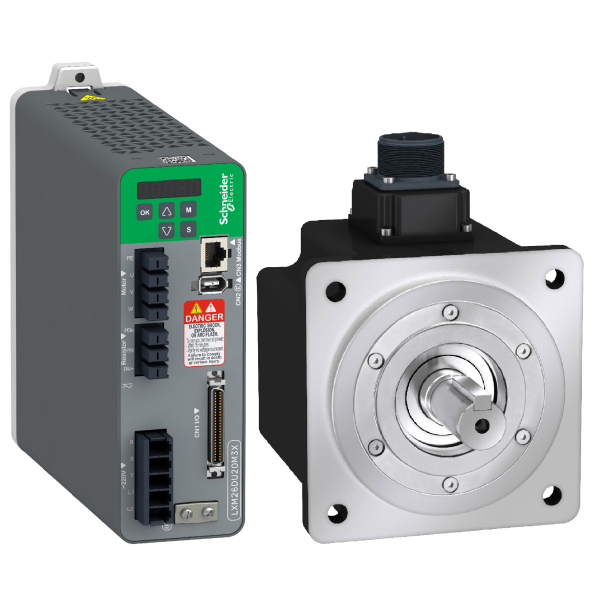

Compatibilité produit : LXM28A servo variateur moteur à 2 kW, 220 V, triphaséLXM26D servo drive motor at 2 kW, 220 V, three phase
Type d'arbre : Avec clavette
Diamètre de l'axe : 22 mm
Longueur de l'axe : 55 mm
Largeur clavette : 8 mm
Type de retour : Codeur monotour absolu 20 bits
Frein de parking : Sans
Support de montage : Bride standard asiatique
Taille bride moteur : 130 mm
Raccordement électrique : MIL connecteur
Constante de couple : 0.96 N.m/Aà 20 °C
Constante de fem : 58 V/ktr/mnà 20 °C
Inertie du rotor : 13.5 kg.cm²
Résistance du stator : 0.34 Ohmà 20 °C
Inductance du stator : 4.5 mHà 20 °C
Constante de temps électrique du stator : 13.24 msà 20 °C
Force radiale maximale fr : 670 N 2000 Tr/mn
Force axiale maximale fa : 200 N
Puissance d'accrochage des freins : 19,7 W
Type de refroidissement : Convection naturelle
Longueur : 187 mm
Nombre de taille moteur : 4
Diamètre du centrage : 110 mm
Profondeur du diamètre de centrage : 8 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 145 mm
Distance épaulement de l'arbre bride : 8 mm
Poids : 9.7 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac |
| Calibre/courant nominal assigné (in) | 2,6 A |
| Tension assignée (ue) | 220,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Im 3001 (b5) |
| Nombre de pôles | 0,0 |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | 40,0 °C |
| Puissance nominale à fréquence assignée | 0,3 kW |
| Indice de protection (ip) | Ip54 |
| Cycle de sollicitation | Autre |
| Taille de cadre conformément à iec | 130,0 mm |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0,0 V |
| Puissance de sortie de chauffage anti-condensation | 0,0 W |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Oui |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Clé |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Roulement à billes |
| Classe d’isolation selon iec | F |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 2,86 kN |
| Vitesse de rotation assignée à fréquence assignée | 3000,0 1/min |
| Matériau du boîtier/corps | Autre |
