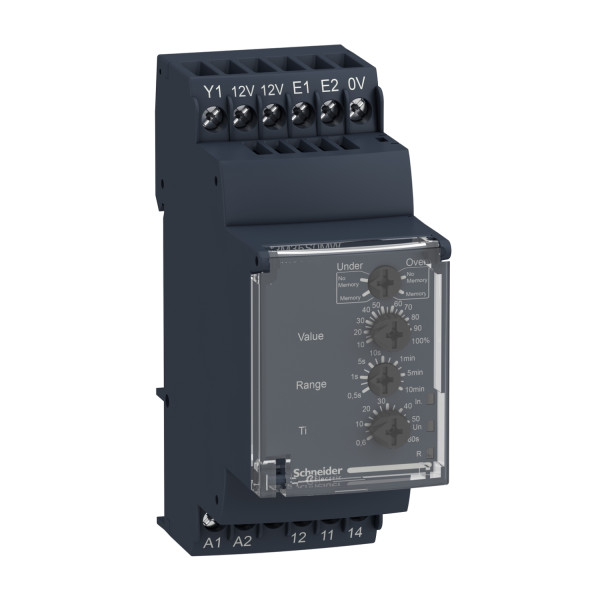

REL. VITESSE

Description

• Gamme de produits : Zelio Control
• Type de produit ou de composant : Relais de contrôle et de mesure modulaires
• Type de relais : Relais de contrôle de la vitesse
• Nom du relais : RM35S
• Paramètres surveillés par le relais : Survitesse / Sous-vitesse
• Plage de réglage de temporisation : 0.6...60 s réglable en excitation (0... 10 % de la valeur de l'échelle)
• Capacité de commutation en va : 1250 VA
• Courant commuté minimum : 10 mA à 5 V CC
• [us] tension d'alimentation : 24...240 V AC/DC
• Puissance consommée en va : <= 5 VA AC
• Plage de mesure : 0,05 à 0,5 s / 0,1...1 min / 0,1 à 1 s / 0,5...5 min / 0,5 à 5 s / 1...10 min / 1...10 s
• Catégorie d'emploi : AC-12 conformément à IEC 60947-5-1 / AC-13 conformément à IEC 60947-5-1 / AC-14 conformément à IEC 60947-5-1 / AC-15 conformément à IEC 60947-5-1 / DC-12 conformément à IEC 60947-5-1 / DC-13 conformément à IEC 60947-5-1 / DC-14 conformément à IEC 60947-5-1

• Temps de reset : >= 50 ms contact S2 en mode mémoire pendant la temporisation / 1 s alimentation Un en mode mémoire pendant la temporisation
• Tension de coupure maximale : 250 V c.a./c.c.
• Limites de la tension d'alimentation : 20.4...264 V AC/DC
• Puissance consommée en w : <= 3 W DC
• Largeur : 35 mm
• Contacts de sortie : 1 F/O
• Matériau des contacts : Sans cadmium
• Courant de sortie nominal : 5 A
• Temporisation à la mise sous tension : 0.05 s
• Hystérésis : 5 % de seuil
• Précision de mesure : +/-10 % de la valeur pleine échelle
• Précision de répétition : +/-0,5% pour circuit de mesure et d'entrée / +/-0,5% pour temporisation
• Erreur de mesure : +/- 0,1 %/°C avec variation de température / < +/- 1 % sur la gamme entière avec variation de tension
• Fréquence d'entrée : 0.0017...20 Hz
• Temps de réponse : 15 msmax lors du dépassement du seuil
• Polarité : Polarité réversible sur alimentation CC
• Réglage du seuil : 10...100 %
• [us] tension d'alimentation : 11,5...12,5 V
• Courant d'alimentation des détecteurs : 40 mA pour < 24 V AC à 25 °C / 40 mA pour < 24 V DC à 25 °C / 50 mA pour 24...240 V AC / 50 mA pour 24...240 V DC
• Durée de l'impulsion : >= 5 ms phase élevée / >= 5 ms état faible
• Compatibilité de l'entrée : Détecteur 3 fils (E1) PNP ou NPN, 12 V, 50 mA / Détecteur NAMUR (E2), 12 V, 1.5 kOhm / Entrée de tension (E1), 0...30 V, 9.5 kOhm, état haut >= 4,5 V état bas <= 1 V / Entrée de contact sans volt (E1), 12 V, 9.5 kOhm
• Marquage : CE : 73/23/EEC / CE : CEM 89/336/EEC
• Catégorie de surtension : III conformément à IEC 60664-1
• Résistance d'isolement : > 500 M' à 500 V DC conformément à IEC 60255-5 / > 500 M' à 500 V DC conformément à IEC 60664-1
• [ui] tension assignée d'isolement : 250 V conformément à IEC 60664-1
• Plage de tension du circuit de commande : - 15 % + 10 % Un
• Fréquence d'alimentation : 50/60 Hz +/- 10 %
• Isolement : Aucune isolation galvanique entre alimentation et mesure
• Position de montage : Toutes positions sans facteur de déclassement
• Mode de raccordement : Bornes à vis 1 x 0,5 à 1 x 4 mm² - AWG 20...AWG 11, rigide câble sans embout / Bornes à vis 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, rigide câble sans embout / Bornes à vis 1 x 0,2 à 1 x 2,5 mm² - AWG 24...AWG 12, souple câble avec embout / Bornes à vis 2 x 0,2 à 2 x 1,5 mm² - AWG 24...AWG 16, souple câble avec embout
• Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
• Matière du boîtier : Plastique auto-extinguible
• Led d'état : 1 LED vert pour Indicateur d'alimentation / 1 LED jaune pour inhibition / 1 LED jaune pour relais (R)
• Support de montage : Rail DIN symétrique 35 mm conformément à EN/IEC 60715
• Durée de vie électrique : 100000 cycle
• Durée de vie mécanique : 30000000 cycle
• Vitesse de commande : <= 360 opérations/heure sous pleine charge
