Photo(s) non contractuelle(s)

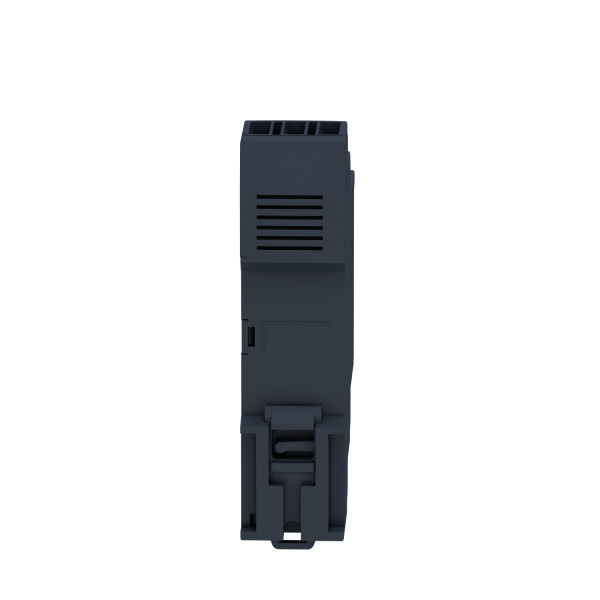

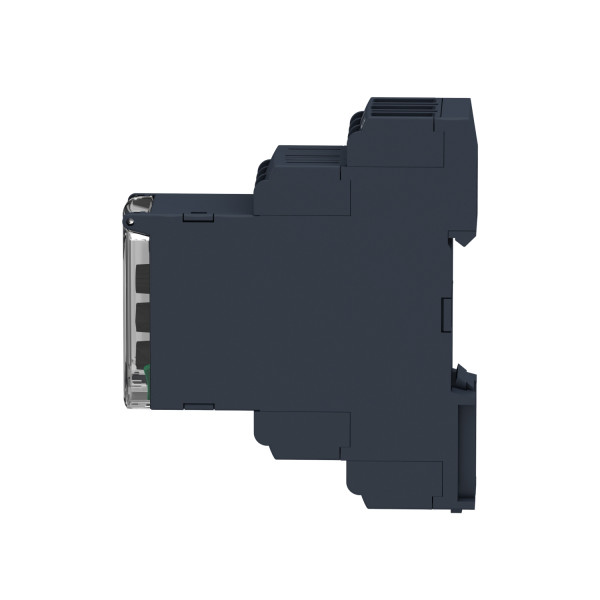

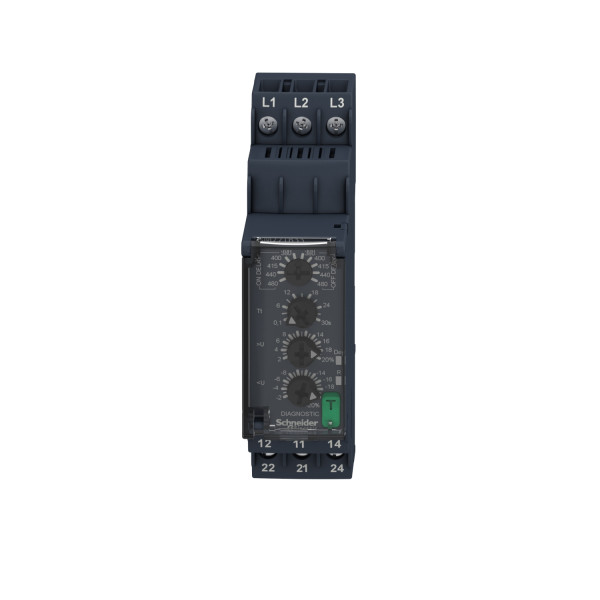

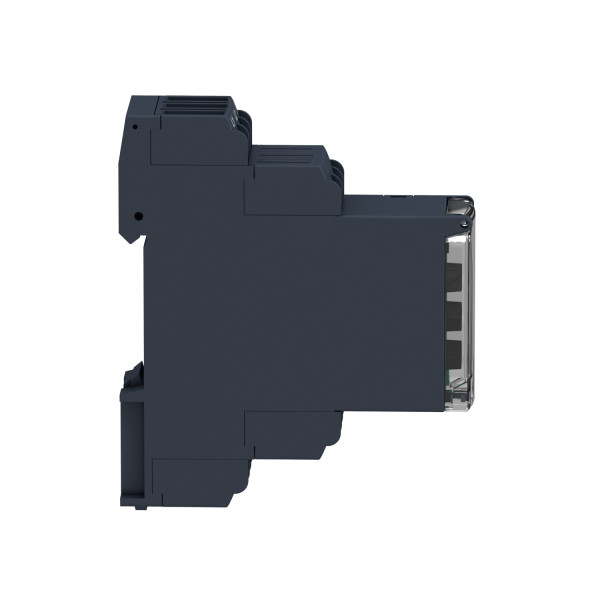

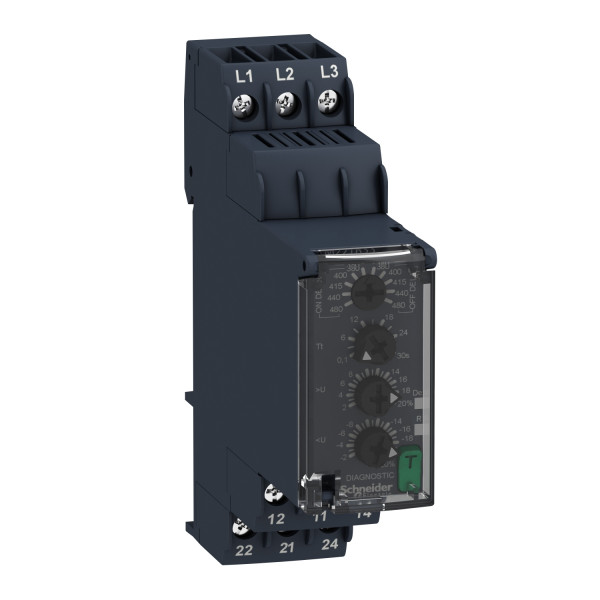

Relais Contrôle de Phases 2 Contacts O/F 380 à 480 VCA Harmony Control RM22 Schneider
191.88 € HT 230.26 € TTC
En stock - Il y a 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 460 points de fidélité en achetant ce produit
Description
Relais Contrôle de Phases Harmony Control RM22 Schneider
Ce relais contrôle de phases Harmony Control RM22, de la marque Schneider Electric, est un dispositif de protection servant à surveiller un réseau d’installation électrique. Il permet de contrôler un circuit de distribution afin de détecter les surtensions ou les sous-tensions, les séquences de phase et les défauts de phase. Ce dispositif est doté de 2 contacts, ouvert et fermé, pour piloter un circuit de commande comme le disjoncteur ou l’interrupteur, à chaque anomalie de phase. Ce relais contrôle de phases possède une plage de mesure de 380 à 480 VCA. Il propose une temporisation de déclenchement réglable entre 0,1 à 30 secondes. Ce dispositif est idéal pour la surveillance du réseau d’alimentation des automates industriels de levage, d’emballage, d’ascenseurs, de textiles et de traitement d’eau.
Les + du produit :
- Equipé d’un bouton de diagnostic et d’un capot plombable
- Réglages simples et précis à l’aide de potentiomètres bobinés
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Harmony Control RM22
- Référence : SCHRM22TR33
- Largeur : 22,5 mm
- Poids : 0,09 kg
- Nombre de contacts : 2
- Type de contacts : Ouvert et fermé
- Nombre de phases du réseau : 3
Caractéristiques du produit :
- Tension d’alimentation : 380 à 480 VCA
- Fréquence : 50/60 Hz
- Courant de sortie nominal : 8 A
- Plage de mesure : 380 à 480 VCA
- Puissance consommée : 15 VA
- Plage de temporisation : 0,1 à 30 s
- Tension de coupure : 250 VCA
- Indice de protection :
- IP20 : bornes
- IP40 : enveloppe
- IP50 : face avant
- Température de fonctionnement : -20°C à +60°C
- Température de stockage : -40°C à +70°C
Finder
FID077024
Relais embrochable 4rt 7a 230vac bouton test + indicateur mecanique (553482300040)
5,0 (5)
En stock
18 produit(s) disponible(s)
4.58 € HT 5.50 € TTC
Schneider Electric
SCHRXM4AB2BD
Relais miniature 4 CO avec Led 24 V DC
En stock
57 produit(s) disponible(s)
5.76 € HT 6.91 € TTC
Schneider Electric
SCHRM17TG20
Zelio control, ordre et absence de phase, triphasé, 208-440VAC
En stock
2 produit(s) disponible(s)
82.46 € HT 98.95 € TTC
Schneider Electric
SCHRE17LAMW
Zelio Time RE17 - Relais Temporisé Travail - Sortie Statique - 24 A 240 VAC / CC
En stock
6 produit(s) disponible(s)
48.80 € HT 58.56 € TTC
Schneider Electric
SCHRXZE2M114
Zelio RXZ - embase pour relais miniature - avec contacts mixtes - borne à vis
En stock
19 produit(s) disponible(s)
4.11 € HT 4.93 € TTC
Finder
FID258911
Support de Fixation pour Relais Industriel Finder
5,0 (1)
En stock
8 produit(s) disponible(s)
3.50 € HT 4.20 € TTC
Finder
FID076645
Relais Industriel 7 A Série 55 Finder – 4 Contacts Inverseur - Tension Nominale Bobine 24 V DC
En stock
44 produit(s) disponible(s)
4.65 € HT 5.58 € TTC
Finder
FID079424
Relais Industriel Embrochable 7 A 24 Vac 4 Contacts Inverseurs Série 55 Finder – avec Bouton Test et Indicateur Mécanique
5,0 (4)
En stock
12 produit(s) disponible(s)
4.58 € HT 5.50 € TTC
Schneider Electric
SCHRXZE2M114M
Zelio RXZ - embase pour relais miniature - avec contacts mixtes - connecteurs
En stock
120 produit(s) disponible(s)
4.23 € HT 5.08 € TTC
Finder
FID079431
Relais Industriel Embrochable 7 A 12 Vdc 4 Contacts Inverseurs Série 55 Finder – avec Bouton Test et Indicateur Mécanique
5,0 (1)
En stock
12 produit(s) disponible(s)
4.58 € HT 5.50 € TTC
Schneider Electric
SCHRXM4AB2P7
Relais miniature Schneider Harmony Relay RXM embrochable test+DEL 4OF 6A 230VAC
En stock
116 produit(s) disponible(s)
5.75 € HT 6.90 € TTC
Schneider Electric
SCHRXM4AB2B7
RELAIS MINIATURE 4 CO AVEC LED 24 V AC
En stock
76 produit(s) disponible(s)
7.42 € HT 8.90 € TTC
Soit un total de 74.20 € HT Soit un total de 89.00 € TTC
Schneider Electric
SCHRXZE2S114M
Zelio Relay RXM - embase RXM4 - contacts séparés - raccord vis étrier
En stock
20 produit(s) disponible(s)
5.10 € HT 6.12 € TTC
Schneider Electric
SCHRM22TG20
relais contrôle 3 phases - Harmony Control RM22 - 2OF - 208 à 480Vac
En stock
27 produit(s) disponible(s)
123.37 € HT 148.04 € TTC
Schneider Electric
SCHRXZ400
Harmony Relay RXM - étrier métallique - maintien relais sur embase
En stock
10 produit(s) disponible(s)
0.28 € HT 0.34 € TTC
Soit un total de 2.80 € HT Soit un total de 3.40 € TTC
Schneider Electric
SCHRM22LA32MR
Relais Contrôle de Niveau 2 Contacts O/F 24 à 240 Vca/cc Harmony Control RM22 Schneider
En stock
1 produit(s) disponible(s)
160.81 € HT 192.97 € TTC
Legrand
LEG001961
Obturateur Gris Foncé avec 5 Modules Sécables Plexo3 Legrand
En stock
118 produit(s) disponible(s)
1.53 € HT 1.84 € TTC
Legrand
LEG406771
Disjoncteur Legrand dnx³ 4500 6kA - vis/vis - 1P+N 230v~ 2A - courbe C
4,8 (19)
Offre limitée
1460 produit(s) disponible(s)
10.83 € HT 13.00 € TTC
9.33 € HT 11.20 € TTC
Legrand
LEG406775
Disjoncteur Legrand dnx³ 4500 6kA - vis/vis - 1P+N 230v~ 20A - courbe C
4,9 (49)
Offre limitée
3533 produit(s) disponible(s)
6.92 € HT 8.30 € TTC
6.08 € HT 7.30 € TTC
Legrand
LEG411610
Interrupteur différentiel DX3 - id - vis/vis - 2p- 230v~-25 a - type ac - 30ma - départ haut
Offre limitée
4 produit(s) disponible(s)
38.98 € HT 46.78 € TTC
32.50 € HT 39.00 € TTC
Caractéristiques techniques
| Largeur | 22,5 mm |
| Hauteur | 90,0 mm |
| Profondeur | 73,0 mm |
| Plage de mesure de la tension | 576,0 V |
| Plage de mesure de la tension | 304 V |
| Avec pinces amovibles | Non |
| Fonction surveillance d'ordre de phase | Oui |
| Fonction détection d'erreurs de phase | Oui |
| Fonction détection de sous-tension | Oui |
| Fonction détection de surtension | Oui |
| Fonction détection d'asymétrie | Non |
| Finition du raccordement électrique | Raccordement à vis |
| Tension d'alimentation de courant nominal us à ca 50 hz | 480,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 480 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 480,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 480 V |
| Délai de temporisation du déclenchement max. admissible | 30,0 s |
| Délai de temporisation du déclenchement min. réglable | 0,1 s |
| Délai de retardement du déclenchement max. admissible | 30,0 s |
| Délai de retardement du déclenchement min. réglable | 0,1 s |
| Type de tension d'actionnement | Ac |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant que contacts à fermeture | 0,0 |
| Nombre de contacts en tant qu'inverseurs | 2,0 |
