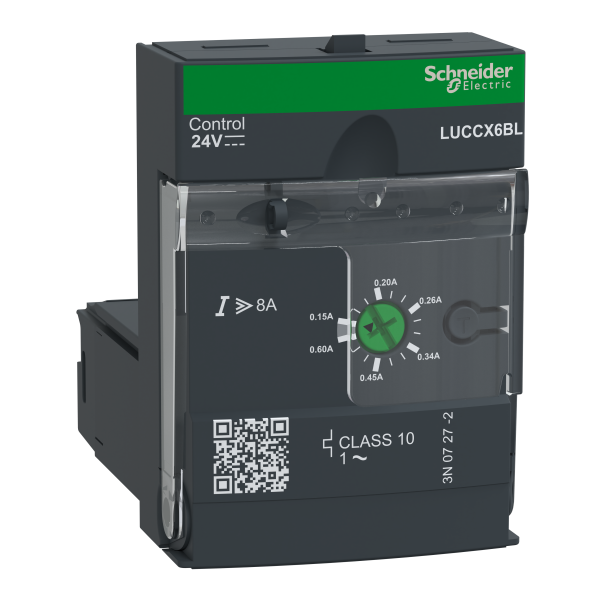

Photo(s) non contractuelle(s)
UNITE 0,15-0,6A 24V DC EVOLUTIF CL10 MONO
73.85 € HT 88.62 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 63-68 jours Délai estimatif
Jusqu'à 177 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys U
- Nom abrégé d'appareil : LUCC
- Type de produit ou de composant : Unité de contrôle avancée
- Application spécifique du produit : Protection de base et fonctions avancées, communication
- Compatibilité produit : ASILUFC5 / ASILUFC51 / LUFC00 / LUFDA01 / LUFDA10 / LUFDH11 / LUFN.. / LUFV2 / LUFW10 / LULC031 / LULC033 / LULC07 / LULC08 / LULC09 / LULC15
- Catégorie d'emploi : AC-41 / AC-43 / AC-44
- Zone de réglage de protection thermique : 0.15...0.6 A
- Tension circuit de commande : 24 V DC
- Classe de surcharge thermique : Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...55 °C - conformément à IEC 60947-6-2 / Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...55 °C - conformément à UL 508
- Fonction disponible : Protection de fuite à la terre / Réinitialisation manuelle / Protection contre surintensité et court-circuit / Protection contre les défauts et déséquilibres de phase
- Mode d'installation : Kit enfichable
- Emplacement de montage : Avant
- Plage de tension du circuit de commande : 20...27 V pour c.c. circuit 24 V en marche
- Consommation électrique typique : 130 mA à 24 V c.c. I maximum lors de la fermeture avec LUB12 / 220 mA à 24 V c.c. I maximum lors de la fermeture avec LUB32 / 60 mA à 24 V c.c. I eff étanche avec LUB12 / 80 mA à 24 V c.c. I eff étanche avec LUB32
- Temps de fonctionnement : 35 ms ouverture avec LUB12 pour télécommande / 35 ms ouverture avec LUB32 pour télécommande / 70 ms fermeture avec LUB12 pour télécommande / 70 ms fermeture avec LUB32 pour télécommande
- Type de charge : Moteur monophasé
- Seuil de déclenchement : 14,2 x Ir +/- 20 %
- [ui] tension assignée d'isolement : 600 V conformément à UL 508 / 690 V conformément à IEC 60947-1 / 600 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-6-2
- Déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires conformément à IEC 60947-1 / SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal conformément à IEC 60947-1
- Masse du produit : 0.14 kg
Ancien produit : Telemecanique LUCCX6BL
Caractéristiques techniques
| Avec transfo | Non |
| Adapté à un arrêt d'urgence | Non |
| Courant de fonctionnement nominal ie | 0,15 A |
| Réglage de courant du déclencheur de surcharge | 0,15 A |
| Réglage de courant du déclencheur de surcharge | 0,15 A |
| Protocole pris en charge pour lon | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Réinitialisation externe possible | Non |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Indice de protection (ip) | Ip40 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Classe de déclenchement | Class 10 |
| Avec déclencheur de court-circuit | Oui |
| Avec fusible | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Type de tension d'actionnement | Dc |
| Type de starter moteur | Autre |
| Courant de fonctionnement nominal, ca-3, 400 v | 0,6 A |
| Température ambiante, limite supérieure sans restriction | 70,0 °C |
| Protection contre les surcharges compensée en température | Oui |
| Classe de coordination selon iec 60947-4-3 | Classe 2 |
| Courant permanent nominal (iu) | 0,6 A |
| Nombre de pôles | 3 |
| Fonction déclencheur de court-circuit | Non retardé |
| Réglage de courant du déclencheur de surcharge | 0,6 A |
| Réglage de courant du déclencheur de surcharge | 0,15 A |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Avec fonction de protection contre les mises à la terre accidentelles | Oui |
| Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé | 8 A |
| Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé | 8 A |
| Finition de la protection du moteur | Déclencheur électronique |
| Type de tension d'actionnement | Dc |
| Largeur | 45,0 mm |
| Hauteur | 66,0 mm |
| Profondeur | 60,0 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 0,09 kW |
| Nombre de postes de commande | 0,0 |
| Nombre de voyants lumineux | 0,0 |
| Montage possible sur barres profilées | Oui |
| Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
| Intensité de court-circuit nominale conditionnelle, type 2, 400 v | 0,6 A |
| Intensité de court-circuit nominale conditionnelle, type 2, 230 v | 0,15 A |
| Intensité de court-circuit nominale conditionnelle, type 1, 480 y/277 v | 0,15 A |
| Intensité de court-circuit nominale conditionnelle, type 1, 600 y/347 v | 0,6 A |
| Degré de protection (nema) | Autre |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
