UNITE 1,25-5A 110-240V    EVOLUTIF CL10 MONO
UNITE 1,25-5A 110-240V    EVOLUTIF CL10 MONO

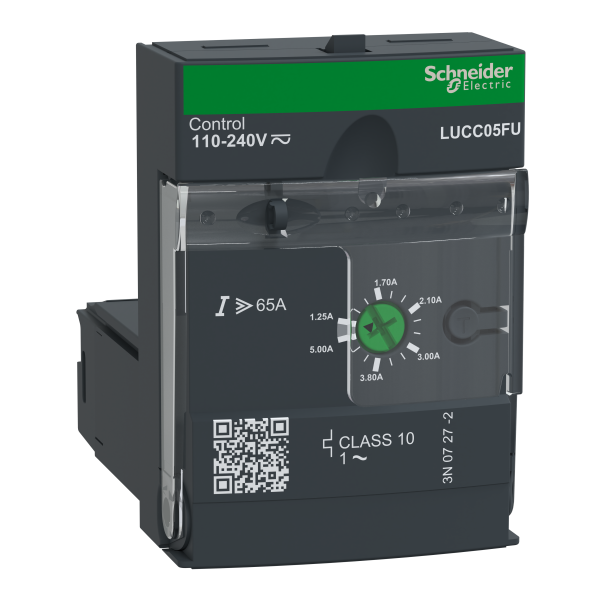

Photo(s) non contractuelle(s)

UNITE 1,25-5A 110-240V EVOLUTIF CL10 MONO

75.68 € HT 90.82 € TTC

Marque Schneider Electric

Référence LUCC05FU

EAN 3389110364750

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 63-68 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys U
  • Nom abrégé d'appareil : LUCC
  • Type de produit ou de composant : Unité de contrôle avancée
  • Application spécifique du produit : Protection de base et fonctions avancées, communication
  • Compatibilité produit : LUFC00 / LUFDA01 / LUFDA10 / LUFDH11 / LUFN.. / LUFV2 / LUFW10
  • Catégorie d'emploi : AC-41 / AC-43 / AC-44
  • Puissance moteur kw : 0.55 kW à 400...440 V AC 50/60 Hz
  • Zone de réglage de protection thermique : 1.25...5 A
  • Tension circuit de commande : 110...220 V c.c. / 110...240 V c.a.
  • Classe de surcharge thermique : Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...55 °C - conformément à IEC 60947-6-2 / Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...55 °C - conformément à UL 508
Caractéristiques complémentaires :
  • Fonction disponible : Protection de fuite à la terre / Réinitialisation manuelle / Protection contre surintensité et court-circuit / Protection contre les défauts et déséquilibres de phase
  • Mode d'installation : Kit enfichable
  • Emplacement de montage : Avant
  • Plage de tension du circuit de commande : 88...242 V pour c.c. circuit 110...220 V en marche / 88...264 V pour c.a. circuit 110...240 V en marche
  • Consommation électrique typique : 25 mA à 110...240 V c.a. I eff étanche avec LUB12 / 25 mA à 110...240 V c.a. I eff étanche avec LUB32 / 280 mA à 110...220 V c.c. I maximum lors de la fermeture avec LUB12 / 280 mA à 110...220 V c.c. I maximum lors de la fermeture avec LUB32 / 280 mA à 110...240 V c.a. I maximum lors de la fermeture avec LUB12 / 280 mA à 110...240 V c.a. I maximum lors de la fermeture avec LUB32 / 35 mA à 110...220 V c.c. I eff étanche avec LUB12 / 35 mA à 110...220 V c.c. I eff étanche avec LUB32
  • Temps de fonctionnement : 35 ms ouverture avec LUB12 pour télécommande / 35 ms ouverture avec LUB32 pour télécommande / 50 ms fermeture avec LUB12 pour télécommande / 50 ms fermeture avec LUB32 pour télécommande
  • Type de charge : Moteur monophasé
  • Seuil de déclenchement : 14,2 x Ir +/- 20 %
  • [ui] tension assignée d'isolement : 600 V conformément à UL 508 / 690 V conformément à IEC 60947-1 / 600 V conformément à CSA C22.2 No 14
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-6-2
  • Déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires conformément à IEC 60947-1 / SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal conformément à IEC 60947-1
  • Masse du produit : 0.14 kg
Référence : SCHLUCC05FU (Schneider-Electric)

Ancien produit : Telemecanique LUCC05FU

Les avis clients

Caractéristiques techniques

Avec transfo Non
Puissance de fonctionnement nominale, ac-3, 400 v 0,55 kW
Adapté à un arrêt d'urgence Non
Courant de fonctionnement nominal ie 1,25 A
Réglage de courant du déclencheur de surcharge 1,25 A
Protocole pris en charge pour lon Non
Protocole pris en charge pour tcp/ip Non
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Non
Protocole pris en charge pour can Non
Protocole pris en charge pour interbus Non
Supporte protocole modbus Non
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Non
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Non
Réinitialisation externe possible Non
Tension d'alimentation de courant nominal us à ca 50 hz 240,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 240 V
Tension d'alimentation de courant nominal us à ca 60 hz 240,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 240 V
Tension d'alimentation de courant nominal us cc 220,0 V
Tension d'alimentation de courant nominal us cc 110 V
Indice de protection (ip) Ip40
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Classe de déclenchement Class 10
Avec déclencheur de court-circuit Oui
Avec fusible Non
Type de raccordement du circuit principal Raccordement à vis
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Non
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Non
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Type de tension d'actionnement Ac/dc
Type de starter moteur Autre
Courant de fonctionnement nominal, ca-3, 400 v 5,0 A
Température ambiante, limite supérieure sans restriction 70,0 °C
Protection contre les surcharges compensée en température Oui
Classe de coordination selon iec 60947-4-3 Classe 2
Courant permanent nominal (iu) 5 A
Nombre de pôles 3
Fonction déclencheur de court-circuit Non retardé
Réglage de courant du déclencheur de surcharge 1,25 A
Réglage de courant du déclencheur de surcharge 5 A
Tension d'alimentation de courant nominal us à ca 50 hz 240 V
Tension d'alimentation de courant nominal us à ca 50 hz 110 V
Tension d'alimentation de courant nominal us à ca 60 hz 110 V
Tension d'alimentation de courant nominal us à ca 60 hz 240 V
Tension d'alimentation de courant nominal us cc 220 V
Tension d'alimentation de courant nominal us cc 110 V
Avec fonction de protection contre les mises à la terre accidentelles Oui
Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé 65 A
Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé 65 A
Finition de la protection du moteur Déclencheur électronique
Type de tension d'actionnement Ac/dc
Largeur 45,0 mm
Hauteur 66,0 mm
Profondeur 60,0 mm
Nombre de postes de commande 0,0
Nombre de voyants lumineux 0,0
Montage possible sur barres profilées Oui
Finition du raccordement électrique du circuit auxiliaire / commande Raccordement à vis
Intensité de court-circuit nominale conditionnelle, type 2, 400 v 5,0 A
Intensité de court-circuit nominale conditionnelle, type 2, 230 v 1,25 A
Intensité de court-circuit nominale conditionnelle, type 1, 480 y/277 v 1,25 A
Intensité de court-circuit nominale conditionnelle, type 1, 600 y/347 v 5,0 A
Degré de protection (nema) Autre
Nombre de contacts auxiliaires à fermeture 0,0
Nombre de contacts auxiliaires à ouverture 0,0
