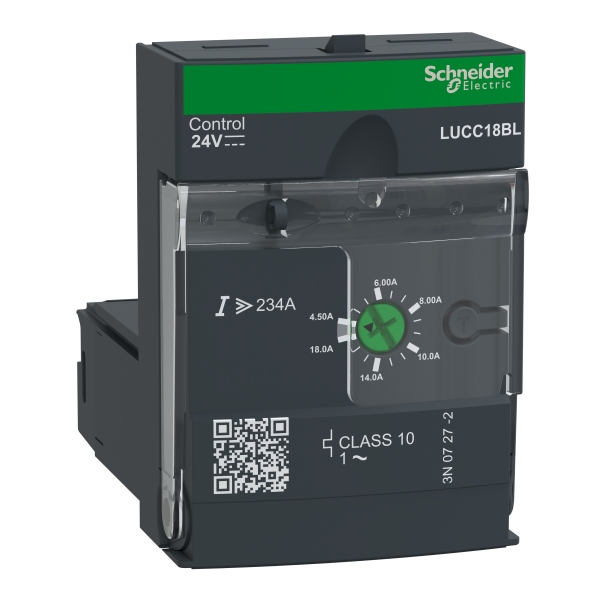

UNITE 4,5-18A 24V DC EVOLUTIF CL10 MONO
93.16 € HT 111.79 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 63-68 jours Délai estimatif
Réception à venir le 30/08/2024 + 5 pièces
Jusqu'à 223 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys U
- Nom abrégé d'appareil : LUCC
- Type de produit ou de composant : Unité de contrôle avancée
- Application spécifique du produit : Protection de base et fonctions avancées, communication
- Compatibilité produit : ASILUFC5 / ASILUFC51 / LUFC00 / LUFDA01 / LUFDA10 / LUFDH11 / LUFN.. / LUFV2 / LUFW10 / LULC031 / LULC033 / LULC07 / LULC08 / LULC09 / LULC15
- Catégorie d'emploi : AC-41 / AC-43 / AC-44
- Puissance moteur kw : 4 kW à 400...440 V AC 50/60 Hz
- Zone de réglage de protection thermique : 4.5...18 A
- Tension circuit de commande : 24 V DC
- Classe de surcharge thermique : Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...55 °C - conformément à IEC 60947-6-2 / Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...55 °C - conformément à UL 508
- Fonction disponible : Protection de fuite à la terre / Réinitialisation manuelle / Protection contre surintensité et court-circuit / Protection contre les défauts et déséquilibres de phase
- Mode d'installation : Kit enfichable
- Emplacement de montage : Avant
- Plage de tension du circuit de commande : 20...27 V pour c.c. circuit 24 V en marche
- Consommation électrique typique : 130 mA à 24 V c.c. I maximum lors de la fermeture avec LUB12 / 220 mA à 24 V c.c. I maximum lors de la fermeture avec LUB32 / 60 mA à 24 V c.c. I eff étanche avec LUB12 / 80 mA à 24 V c.c. I eff étanche avec LUB32
- Temps de fonctionnement : 35 ms ouverture avec LUB12 pour télécommande / 35 ms ouverture avec LUB32 pour télécommande / 70 ms fermeture avec LUB12 pour télécommande / 70 ms fermeture avec LUB32 pour télécommande
- Type de charge : Moteur monophasé
- Seuil de déclenchement : 14,2 x Ir +/- 20 %
- [ui] tension assignée d'isolement : 600 V conformément à UL 508 / 690 V conformément à IEC 60947-1 / 600 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-6-2
- Déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires conformément à IEC 60947-1 / SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal conformément à IEC 60947-1
- Masse du produit : 0.14 kg
Ancien produit : Telemecanique LUCC18BL
Caractéristiques techniques
Avec transfo | Non |
Puissance de fonctionnement nominale, ac-3, 400 v | 4 kW |
Adapté à un arrêt d'urgence | Non |
Courant de fonctionnement nominal ie | 18 A |
Réglage de courant du déclencheur de surcharge | 18 A |
Réglage de courant du déclencheur de surcharge | 4,5 A |
Protocole pris en charge pour lon | Non |
Protocole pris en charge pour tcp/ip | Non |
Protocole pris en charge pour asi | Oui |
Protocole pris en charge pour profibus | Oui |
Protocole pris en charge pour can | Oui |
Protocole pris en charge pour interbus | Non |
Supporte protocole modbus | Oui |
Protocole pris en charge pour data-highway | Non |
Supporte le protocole devicenet | Oui |
Protocole pris en charge pour suconet | Non |
Protocole pris en charge pour autres systèmes de bus | Oui |
Réinitialisation externe possible | Oui |
Tension d'alimentation de courant nominal us cc | 24 V |
Tension d'alimentation de courant nominal us cc | 24 V |
Indice de protection (ip) | Ip20 |
Protocole pris en charge pour sercos | Non |
Protocole pris en charge pour interbus-safety | Non |
Classe de déclenchement | Class 10 |
Avec déclencheur de court-circuit | Oui |
Avec fusible | Non |
Type de raccordement du circuit principal | Autre |
Protocole pris en charge pour as-interface safety at work | Non |
Protocole pris en charge pour devicenet safety | Non |
Protocole pris en charge pour ethernet/ip | Non |
Protocole pris en charge pour foundation fieldbus | Non |
Protocole pris en charge pour profinet cba | Non |
Protocole pris en charge pour profinet io | Non |
Protocole pris en charge pour profisafe | Non |
Protocole pris en charge pour safetybus p | Non |
Type de tension d'actionnement | Dc |
Type de starter moteur | Autre |
Courant de fonctionnement nominal, ca-3, 400 v | 18 A |
Température ambiante, limite supérieure sans restriction | 70 °C |
Protection contre les surcharges compensée en température | Oui |
Classe de coordination selon iec 60947-4-3 | Classe 2 |
Courant permanent nominal (iu) | 18,0 A |
Nombre de pôles | 3,0 |
Fonction déclencheur de court-circuit | Non retardé |
Réglage de courant du déclencheur de surcharge | 18,0 A |
Réglage de courant du déclencheur de surcharge | 4,5 A |
Tension d'alimentation de courant nominal us cc | 24,0 V |
Tension d'alimentation de courant nominal us cc | 24 V |
Avec fonction de protection contre les mises à la terre accidentelles | Oui |
Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé | 234,0 A |
Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé | 234,0 A |
Finition de la protection du moteur | Déclencheur électronique |
Type de tension d'actionnement | Dc |
