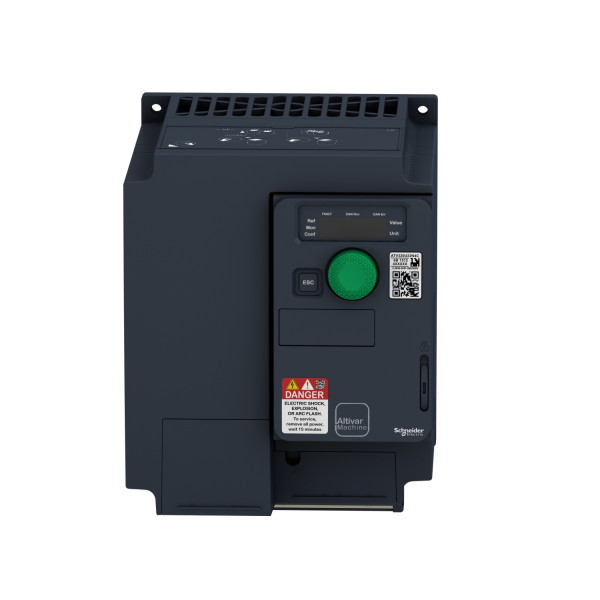

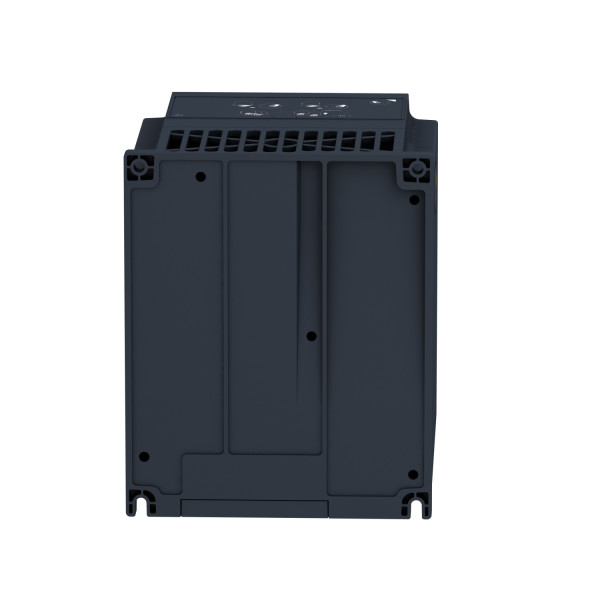

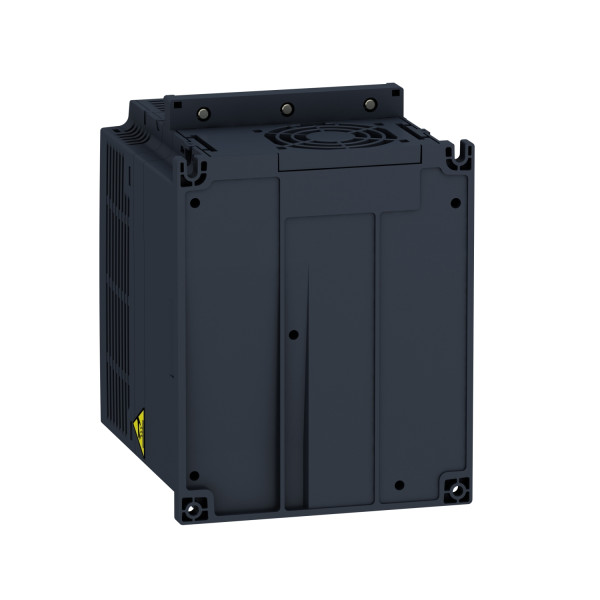

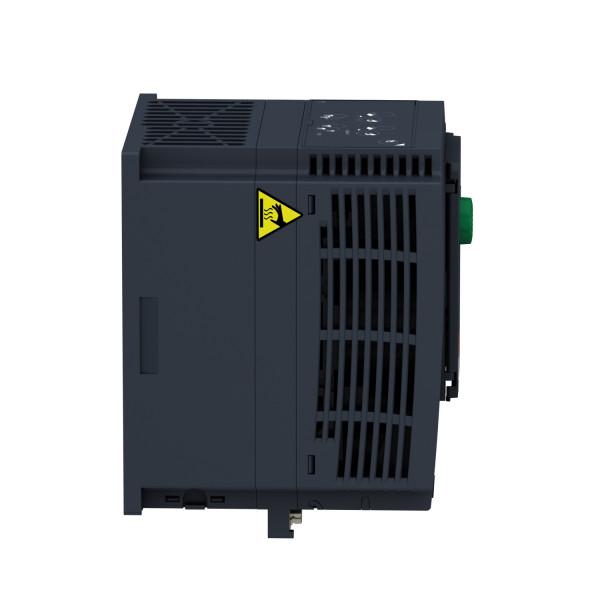

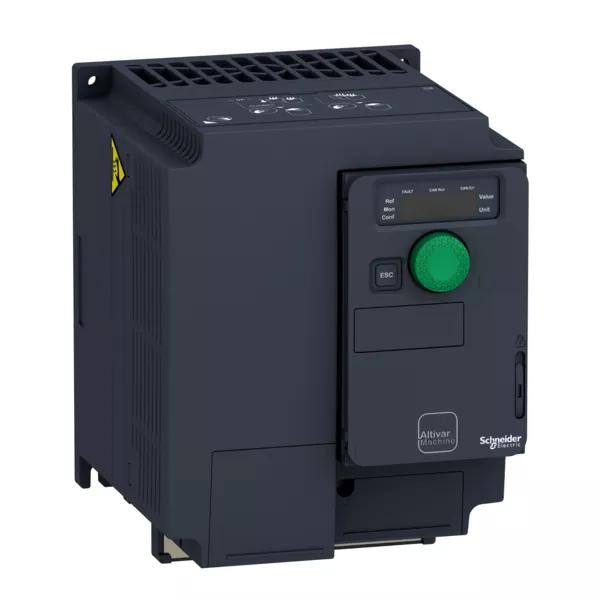

variateur de vitesse - Altivar machine - 2,2kw - 380/500v tri - compact - cem - ip21
582.35 € HT 698.82 € TTC
399.00 € HT 478.80 € TTC
Offre limitée - Il reste 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 957 points de fidélité en achetant ce produit
Description
Le variateur de vitesse Altivar Machine ATV320 de Schneider Electric, référence ATV320U22N4C, est conçu pour optimiser le contrôle des moteurs triphasés de 2,2 kW fonctionnant sous une tension de 380 à 500 V. Sa conception compacte facilite son intégration dans divers environnements industriels, offrant une solution efficace pour les applications nécessitant une régulation précise de la vitesse.
Pourquoi choisir ce produit :
- Efficacité énergétique : Optimisé pour les applications de ventilation et de pompage, permettant jusqu'à 30 % d'économies d'énergie.
- Fiabilité accrue : Réduit les temps d'arrêt et les coûts de maintenance grâce à une conception robuste adaptée aux environnements exigeants.
- Flexibilité d'installation : Sa taille compacte et sa compatibilité avec divers systèmes facilitent son intégration dans différentes configurations.
- Simplicité d'utilisation : Interface utilisateur intuitive pour une mise en service rapide et un paramétrage aisé.
Questions fréquemment posées :
- Ce variateur est-il compatible avec des moteurs autres que 2,2 kW ? La référence ATV320U22N4C est spécifiquement conçue pour des moteurs de 2,2 kW. Pour d'autres puissances, veuillez consulter les autres modèles de la gamme Altivar Machine ATV320.
- Quelle est la plage de température de fonctionnement ? Le variateur fonctionne efficacement dans une plage de température ambiante de -10°C à +50°C sans dérating.
- Quels types de communication sont pris en charge ? Le variateur supporte plusieurs protocoles de communication, notamment Modbus et CANopen, facilitant son intégration dans divers systèmes d'automatisation.
Caractéristiques principales :
Gamme de produits : Altivar Machine ATV320
Fonction produit : Variateur de vitesse
Application spécifique du produit : Machines complexes
Nom abrégé de l'appareil : ATV320
Format du lecteur : Compact
Destination du produit : Moteurs asynchronesMoteurs synchrones
Filtre cem : Filtre intégré CEM Classe C2
Degré de protection ip : IP20 conformément à EN/IEC 61800-5-1
Degré de protection : UL type 1 with UL type 1 conformity kit
Type de refroidissement : Ventilateur
Nombre de phases réseau : 3 phases
[us] tension d'alimentation : 380…500 V (- 15...10 %)
Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
Puissance moteur kw : 2.2 kW pour service sévère
Puissance moteur hp : 3 hp pour service sévère
Courant de ligne : 8,7 A à 380 V pour service sévère6,6 A à 500 V pour service sévère
Lcc présumé de ligne :
Puissance apparente : 5,7 kVA à 500 V pour service sévère
Courant de sortie permanent : 5,5 A à 4 kHz pour service sévère
Courant transitoire maximum : 8,3 A pendant 60 s pour service sévère
Profil de commande pour moteur asynchrone : Rapport tension/fréquence, 2 pointsRapport tension/fréquence, 5 pointsCommande vecteur de flux sans capteur, standardRapport tension/fréquence - Économie d'énergie, U/f quadratiqueContrôle vectoriel de flux sans capteur - Economie d'énergie
Profil contrôle moteur synchrone : Contrôle vectoriel sans capteur
Fréquence de sortie du variateur de vitesse : 0.1…599 Hz
Fréquence de découpage nominale : 4 kHz
Fréquence de commutation : 2...16 kHz réglable4...16 kHz avec réduction de courant
Fonction de sécurité : STO (safe torque off) SIL 3SS1 (safe stop 1)SMS (safe maximum speed)SLS (safe limited speed)GDL (guard door locking)
Protocole du port communication : CANopenModbus
Carte d’options : Module de communication: chaînage CANopen RJ45Module de communication: CANopen SUB-D 9Module de communication: style ouvert CANopen bornierModule de communication: EtherCAT RJ45Module de communication: DeviceNetModule de communication: ethernet IPModule de communication: Profibus DP V1Module de communication: ProfinetModule de communication: Ethernet Powerlink
Caractéristiques complémentaires :
Tension de sortie :
Amplification de courant temporaire admissible : 1,5 x In pendant 60 s pour service sévère
Gamme de vitesse : 1...100 avec moteur asynchrone en mode boucle ouverte
Précision de vitesse : +/-10% du glissement nominal 0,2 Tn à Tn
Précision de couple : +/- 15 %
Surcouple transitoire : 170…200 % du couple nominal du moteur
Couple de freinage :
Boucle de régulation : Régulateur PID réglable
Compensation de glissement du moteur : Automatique quelque soit la chargeNot available in voltage/frequency ratio (2 or 5 points)Réglable 0…300 %
Rampes d'accélération et décélération : SUCUSInjection de CC d'arrêt automatique de la rampe de décélérationAdaptation de la rampe de décélérationLinéaireCommutation de rampe
Freinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
Type de protection : Variateur: protection thermiqueVariateur: surintensité entre phases de sortie et terreVariateur: coupures de phase en entréeVariateur: protection surchauffeVariateur: court-circuit entre les phases du moteur
Résolution en fréquence : Unité d'affichage: 0,1 HzEntrée analogique: 0.012/50 Hz
Raccordement électrique : Contrôle, bornier à vis: 0,5…1,5 mm² 4 x 1,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²Moteur/résistance de freinage, bornier à vis: 2,5…6 mm² AWG 14…AWG 10Alimentation puissance, bornier à vis: 2,5…6 mm² AWG 14…AWG 10
Type de connecteur : 1 RJ45 pour Modbus/CANopen sur boîtier de contrôle
Interface physique : 2-fils RS 485 pour Modbus
Trame de transmission : RTU pour Modbus
Vitesse de transmission : 4.8, 9.6, 19.2, 38.4 kbit/s pour Modbus50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps pour CANopen
Format des données : 8 bits, configurable pair, impair ou sans parité pour Modbus
Type de polarisation : Aucune impédance pour Modbus
Nombre d'adresses : 1...247 pour Modbus1...127 pour CANopen
Méthode d'accès : Esclave pour CANopen
Alimentation : Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm): 10.5 V DC (+/- 5 %) courant
Signalisation locale : 1 LED vert pour exécution CANopen1 LED rouge pour erreur CANopen1 LED rouge pour défaut de variateur
Largeur : 140 mm
Hauteur : 184 mm227.9 mm avec platine CEM
Profondeur : 158 mm
Poids : 2.1 kg
Nombre d'entrées analogiques : 3
Type d'entrée analogique : Tension (AI1): 0...10 V CC, impédance 30000 Ohm, résolution 10 bitsTension différentielle bipolaire (AI2): +/- 10 V CC, impédance 30000 Ohm, résolution 10 bitsCourant (AI3): 0…20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou autres modèles par configuration), impédance 250 Ohm, résolution 10 bits
Nombre d'entrées logiques : 7
Type d'entrée tor : Programmable (sink/source) (DI1…DI4): 24…30 V DC: niveau 1 PLCProgrammable en entrée d'impulsion à 20 kpps (DI5): 24…30 V DC: niveau 1 PLCSonde PTC configurable par interrupteur (DI6): 24…30 V DCCouple de sécurité désactivé (STO): 24…30 V DC, impédance 1500 Ohm
Logique d'entrée numérique : Logique négative (sink): : DI1…DI6, > 19 V (état 0) Logique positive (source): : DI1…DI6, 11 V (état 1)
Nombre de sorties analogiques : 1
Type de sortie analogique : Courant configurable par logiciel (AQ1): 0...20 mA, impédance 800 Ohm, résolution 10 bitsTension configurable par logiciel (AQ1): 0...10 V, impédance 470 Ohm, résolution 10 bits
Durée d'échantillonnage : Entrée analogique (AI1, AI2, AI3): 2 msSortie analogique (AQ1): 2 ms
Précision : Entrée analogique AI1, AI2, AI3: +/-0,2 % pour une température de -10…60 °CEntrée analogique AI1, AI2, AI3: +/-0,5% pour une température de 25 °CSortie analogique AQ1: +/- 1 % pour une température de 25 °CSortie analogique AQ1: +/- 2 % pour une température de -10…60 °C
Erreur de linéarité : Entrée analogique (AI1, AI2, AI3): +/- 0,2…0,5 % de la valeur maximaleSortie analogique (AQ1): +/- 0,3 %
Nombre sorties numériques : 3
Type de sortie tor : Relais logique configurable NO/NF (R1A, R1B, R1C): durabilité électrique 100000 cycleRelais logique configurable NO (R2A, R2B): durabilité électrique 100000 cycleLogique (LO)
Durée d’actualisation : Entrée logique (DI1…DI6): 8 ms (+/- 0,7 ms)Sortie relais (R1A, R1B, R1C): 2 msSortie relais (R2A, R2C): 2 ms
Courant commuté minimum : Sortie relais (R1, R2): 5 mA à 24 V DC
Courant commuté maximum : Sortie relais (R1) sur résistif charge (cos phi = 1: 3 A à 250 V ACSortie relais (R1) sur résistif charge (cos phi = 1: 4 A à 30 V DCSortie relais (R1, R2) sur inductive charge (cos phi = 0.4: 2 A à 250 V ACSortie relais (R1, R2) sur inductive charge (cos phi = 0.4: 2 A à 30 V DCSortie relais (R2) sur résistif charge (cos phi = 1: 5 A à 250 V ACSortie relais (R2) sur résistif charge (cos phi = 1: 5 A à 30 V DC
Application spécifique : Machines
Fabrication sur mesure et par processus : Hoisting self erectingMaterial handling carouselMaterial handling conveyorMaterial handling lifting platfromMaterial handling palletizers - medium performanceMaterial handling transfer tableMaterial handling turn tableMaterial working (wood, ceramic, stone, pvc, metal) cutting - medium accuracyMaterial working (wood, ceramic, stone, pvc, metal) drillingMaterial working (wood, ceramic, stone, pvc, metal) sawPackaging baggingPackaging feed conveyor low performancePackaging filling bottles - intermittent operationPackaging linear labelingPackaging other applicationPackaging stretching wrappingPackaging tray takeTextile knittingTextile printing machinesTextile spinningWashing machines carWashing machines other applicationHoisting standard crane - travelling or trolley
Plage de puissance : 2.2...3 kW 380...440 V 3 phases2.2...3 kW 480...500 V 3 phases
Type de démarreur de moteur : Variateur de vitesse
Caractéristiques techniques
Largeur | 140,0 mm |
Hauteur | 184,0 mm |
Profondeur | 158,0 mm |
Avec élément de commande | Oui |
Protocole pris en charge pour lon | Non |
Nombre d'interfaces matérielles industrial ethernet | 1,0 |
Nombre d'interfaces matérielles en série rs-232 | 0,0 |
Nombre d'interfaces matérielles en série rs-422 | 0,0 |
Nombre d'interfaces matérielles en série rs-485 | 1,0 |
Nombre d'interfaces matérielles en série tty | 0,0 |
Nombre d'interfaces matérielles usb | 0,0 |
Nombre d'interfaces matérielles parallèles | 0,0 |
Nombre d'autres interfaces matérielles | 1,0 |
Avec interface optique | Non |
Protocole pris en charge pour tcp/ip | Non |
Protocole pris en charge pour asi | Non |
Protocole pris en charge pour profibus | Oui |
Protocole pris en charge pour can | Oui |
Protocole pris en charge pour interbus | Non |
Supporte le protocole knx | Non |
Supporte protocole modbus | Oui |
Protocole pris en charge pour data-highway | Non |
Supporte le protocole devicenet | Oui |
Protocole pris en charge pour suconet | Non |
Protocole pris en charge pour autres systèmes de bus | Oui |
Indice de protection (ip) | Ip20 |
Avec prise pour ordinateur | Oui |
Protocole pris en charge pour sercos | Non |
Protocole pris en charge pour interbus-safety | Non |
Tension du secteur | 500,0 V |
Fréquence du secteur | 50/60 hz |
Fonctionnement possible à quatre quadrants | Oui |
Nombre d'interfaces matérielles profinet | 0,0 |
Type de convertisseur | Convertisseur u |
Nombre de phases de sortie | 3 |
Nombre de phases d'entrée | 3 |
Hacheur de freinage intégré | Non |
Convient pour environnement industriel | Oui |
Utilisation autorisée en zone résidentielle et commerciale | Non |
Fréquence de sortie max. | 599,0 Hz |
Puissance utile max. en charge linéaire sous tension de sortie assignée | 2,2 kW |
Tolérance relative de tension du réseau symétrique | 10,0 % |
Tolérance relative de fréquence du réseau symétrique | 5,0 % |
Protocole pris en charge pour as-interface safety at work | Non |
Protocole pris en charge pour devicenet safety | Non |
Protocole pris en charge pour ethernet/ip | Oui |
Protocole pris en charge pour foundation fieldbus | Non |
Protocole pris en charge pour profinet cba | Non |
Protocole pris en charge pour profinet io | Oui |
Protocole pris en charge pour profisafe | Non |
Protocole pris en charge pour safetybus p | Non |
Tension de sortie max. | 500,0 V |
Courant de sortie nominal i2n | 5,5 A |
Supporte protocole bacnet | Non |
Nombre d’entrées numériques | 6,0 |
Nombre de sorties numériques | 1,0 |
Nombre d’entrées analogiques | 3,0 |
Nombre de sorties analogiques | 1,0 |
Puissance utile max. en charge quadratique sous tension de sortie assignée | 2,2 kW |
Degré de protection (nema) | 1 |
