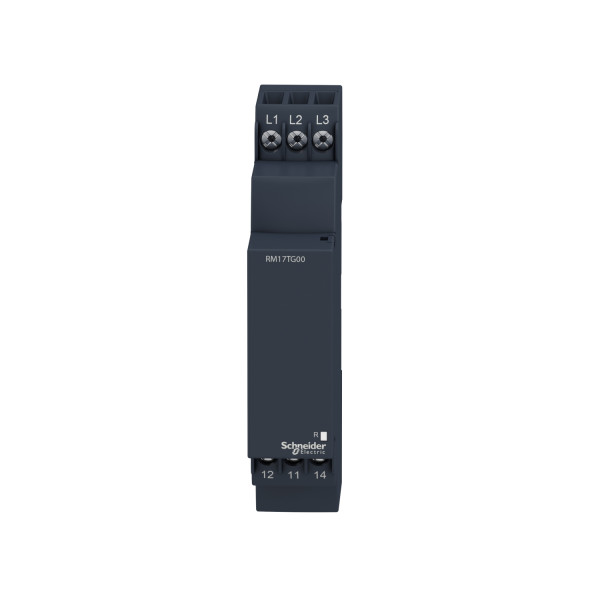

Zelio control, ordre et absence de phase, triphasé, 208-480VAC

Description

Le RM17TG00 est un relais de contrôle triphasé modulaire multifonction adapté à la surveillance des valeurs électriques des tableaux électriques industriels et tertiaires. Il est conçu pour un grand nombre d'applications avec automatisation industrielle dans les domaines suivants : levage, emballage, ascenseurs, textiles et traitement de l'eau.

Caractéristiques principales :

• Gamme de produits : Zelio Control
• Type de produit ou de composant : Relais de contrôle et de mesure modulaires
• Type de relais : Relaisde contrôle
• Application spécifique du produit : Pour alimentation triphasée
• Nom du relais : RM17TG
• Paramètres surveillés par le relais : Détection de défauts de phase / Séquence de phases
• Capacité de commutation en va : 1250 VA

Caractéristiques complémentaires :

• Tension de coupure maximale : 250 V AC / 250 V DC
• Courant commuté minimum : 10 mA à 5 V CC
• [us] tension d'alimentation : 208...480 V AC 3 phases
• Limites de la tension d'alimentation : 183...528 V AC
• Plage de tension du circuit de commande : - 12 %, + 10 % Un
• Puissance consommée en va : <= 22 VA 400 V AC 50 Hz
• Seuil de détection de tension : < 100 V pour manque de phase AC
• Fréquence circuit de commande : 50...60 Hz +/- 10 %
• Contacts de sortie : 1 F/O
• Courant de sortie nominal : 5 A
• Temporisation à la mise sous tension : <= 650 ms
• Plage d'utilisation en tension : 183...528 V
• Temps de réponse : <= 130 ms en cas d'un défaut
• Marquage : CE : 73/23/EEC / CE : CEM 89/336/EEC
• Catégorie de surtension : III conformément à IEC 60664-1
• Résistance d'isolement : > 500 M' à 500 V DC conformément à IEC 60255-5 / > 500 M' à 500 V DC conformément à IEC 60664-1
• [ui] tension assignée d'isolement : 400 V conformément à IEC 60664-1
• Fréquence d'alimentation : 50/60 Hz +/- 10 %
• Position de montage : Toutes positions sans
• Mode de raccordement : Bornes à vis 1 x 0,5 à 1 x 4 mm² - AWG 20...AWG 11, rigide câble sans embout / Bornes à vis 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, rigide câble sans embout / Bornes à vis 1 x 0,2 à 1 x 2,5 mm² - AWG 24...AWG 12, souple câble avec embout / Bornes à vis 2 x 0,2 à 2 x 1,5 mm² - AWG 24...AWG 16, souple câble avec embout
• Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
• Matière du boîtier : Plastique auto-extinguible
• Led d'état : 1 LED jaune pour relais
• Support de montage : Rail DIN symétrique 35 mm conformément à EN/IEC 60715
• Durée de vie électrique : 100000 cycle
• Durée de vie mécanique : <= 30000000 cycle
• Vitesse de commande : <= 360 opérations/heure sous pleine charge
• Catégorie d'emploi : AC-12 conformément à IEC 60947-5-1 / AC-13 conformément à IEC 60947-5-1 / AC-14 conformément à IEC 60947-5-1 / AC-15 conformément à IEC 60947-5-1 / DC-12 conformément à IEC 60947-5-1 / DC-13 conformément à IEC 60947-5-1
• Largeur : 17.5 mm
• Masse du produit : 0.13 kg

Référence : SCHRM17TG00 (Schneider-Electric)

Ancien produit : Telemecanique RM17TG00
