Photo(s) non contractuelle(s)

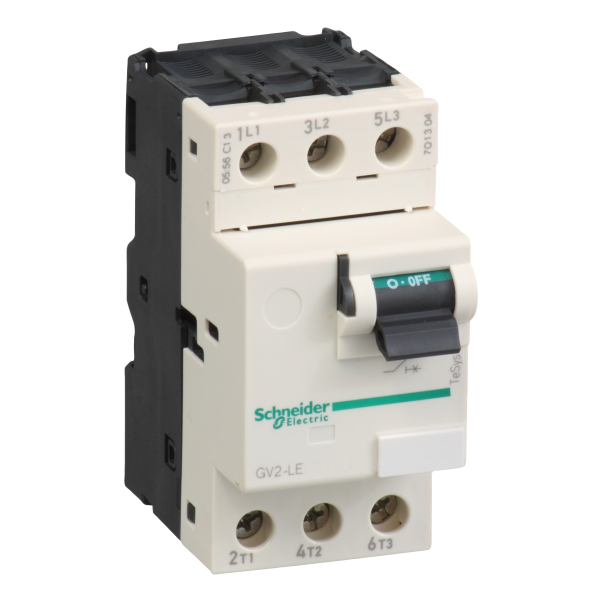

Schneider Electric Disjoncteur Moteur Gv2Le 6,3 A 3P 3D Déclencheur Magnétique
53.03 € HT 63.64 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 13-18 jours Délai estimatif
Jusqu'à 127 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2LE
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-2
- Pouvoir de coupure : Icu = 3 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 50 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 50 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- Calibre du déclencheur : 6.3 A
- Technologie de déclencheur : Magnétique
- Courant de déclenchement magnétique : 78 A
- Mode d'installation : Par clips / Par vis
- Support de montage : Platine / Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 3 kW à 500 V AC 50/60 Hz / 4 kW à 690 V AC 50/60 Hz / 2.2 kW à 400/415 V AC 50/60 Hz
- Type de commande : Par maneton
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 1.8 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 415 V
- Vitesse de commande : 40 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
- Robustesse mécanique : Chocs 30 Gn conformément à IEC 60068-2-27 / Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 78.5 mm
- Masse du produit : 0.33 kg
Ancien produit : Telemecanique GV2LE10
Schneider Electric
SCHGV2LE14
Schneider Electric Disjoncteur Moteur Gv2Le 10 A 3P 3D Déclencheur Magnétique
Non géré en stock
A commander
58.35 € HT 70.02 € TTC
Schneider Electric
SCHGV2ME08
Schneider Electric Disjoncteur Moteur Gv2Me 2,5 à 4 A 3P 3D Déclencheur Magnétothermique
En stock
65 produit(s) disponible(s)
27.31 € HT 32.77 € TTC
Schneider Electric
SCHXB5AD21
Harmony bouton tournant noir Ø22 - à manette - 2 positions - 1F
5,0 (1)
En stock
21 produit(s) disponible(s)
8.29 € HT 9.95 € TTC
7.08 € HT 8.50 € TTC
Schneider Electric
SCHZBE102
Harmony bloc contact pour bouton - ZBE Ø22 - 1O
En stock
79 produit(s) disponible(s)
2.42 € HT 2.90 € TTC
Schneider Electric
SCHA9N21101
Prodis dt40k disjoncteur pdc 4,5ka 1p+n courbe c 2a
Prix sur consultation
Schneider Electric
SCHA9N21201
Schneider Prodis dt40k vigi disjonc différentiel pdc 4,5ka 1p+n courbe c 10a type ac 30ma
Prix sur consultation
Caractéristiques techniques
| Largeur | 45 mm |
| Hauteur | 89 mm |
| Profondeur | 78,5 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 2,2 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 6,3 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Tension de fonctionnement normale | 690 V |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Levier |
| Technique de déclenchement | Magnétique |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 100 kA |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Avec protection thermique | Non |
| Puissance de fonctionnement nominale, ca-3, 230 v | 1,5 kW |
| Plage de réglage du déclencheur de court-circuit non retardé | 78 A |
