Schneider Electric Disjoncteur Moteur Gv2Rt 0,4 à 0,63 A 3P 3D Déclencheur Magnétothermique
Schneider Electric Disjoncteur Moteur Gv2Rt 0,4 à 0,63 A 3P 3D Déclencheur Magnétothermique

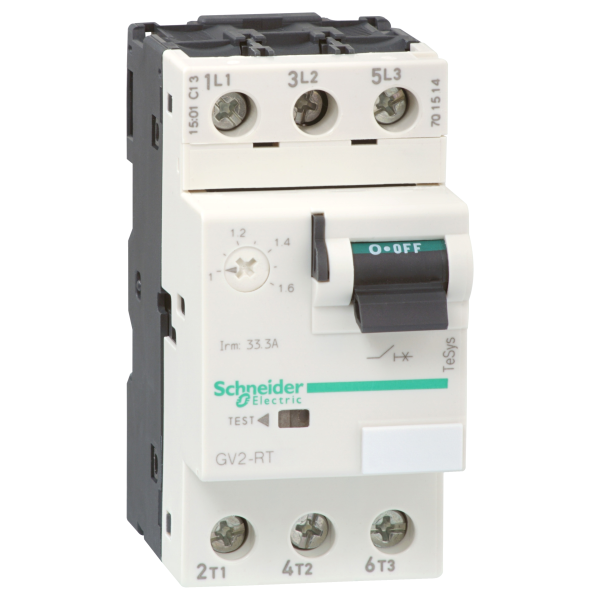

Photo(s) non contractuelle(s)

Schneider Electric Disjoncteur Moteur Gv2Rt 0,4 à 0,63 A 3P 3D Déclencheur Magnétothermique

66.81 € HT 80.17 € TTC

Marque Schneider Electric

Référence GV2RT04

EAN 3389110520606

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys GV2
  • Nom abrégé d'appareil : GV2RT
  • Type de produit ou de composant : Disjoncteur
  • Application du disjoncteur : Protection moteur / Protection de transformateur
  • Description des pôles : 3P
  • Type de réseau : AC
  • Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
  • Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
  • Pouvoir de coupure : Icu = 100 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 220/230 V AC 50/60 Hz conformément à IEC 60947-2
  • Zone de réglage de protection thermique : 0.4...0.63 A
  • Technologie de déclencheur : Thermique-magnétique
  • Courant de déclenchement magnétique : 13 A
Caractéristiques complémentaires :
  • Mode d'installation : Par clips / Par vis
  • Support de montage : Rail
  • Position de montage : Horizontal / Vertical
  • Puissance moteur kw : 0.12 kW à 400/415 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 0.18 kW à 400/415 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 0.18 kW à 440 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 0.37 kW à 690 V AC 50/60 Hz protection moteur contre le courant de crête élevé
  • Type de commande : Par maneton
  • [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
  • [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
  • [ith] courant thermique conventionnel : 0.63 A conformément à IEC 60947-4-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
  • Puissance dissipée par pôle : 2.5 W
  • Durée de vie mécanique : 100000 cycle
  • Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
  • Vitesse de commande : 25 cyc/h
  • Service assigné : Continu conformément à IEC 60947-4-1
  • Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
  • Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
  • Aptitude au sectionnement : Oui conformément à IEC 60947-1
  • Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
  • Hauteur : 89 mm
  • Largeur : 45 mm
  • Profondeur : 78.5 mm
  • Masse du produit : 0.35 kg
Référence : SCHGV2RT04 (Schneider-Electric)

Ancien produit : Telemecanique GV2RT04

Les avis clients

Caractéristiques techniques

Largeur 45 mm
Hauteur 89 mm
Profondeur 78,5 mm
Puissance de fonctionnement nominale, ac-3, 400 v 0,18 kW
Avec commutateur auxiliaire intégré Non
Courant permanent nominal (iu) 0,63 A
Avec déclencheur à sous-tension intégré Non
Nombre de pôles 3
Tension de fonctionnement normale 690 V
Réglage de courant du déclencheur de surcharge 0,63 A
Réglage de courant du déclencheur de surcharge 0,4 A
Indice de protection (ip) Ip20
Type de raccordement du circuit principal Raccordement à vis
Finition de l'élément d'actionnement Levier
Technique de déclenchement Thermomagnétique
Courant de commutation de court-circuit limite nominal icu à 400 v, ca 100 kA
Sensible à une défaillance de phase Oui
Type de construction de l'appareil Appareil complet installé dans un boîtier
Avec protection thermique Oui
Puissance de fonctionnement nominale, ca-3, 230 v 0,09 kW
Plage de réglage du déclencheur de court-circuit non retardé 13 A
