Photo(s) non contractuelle(s)

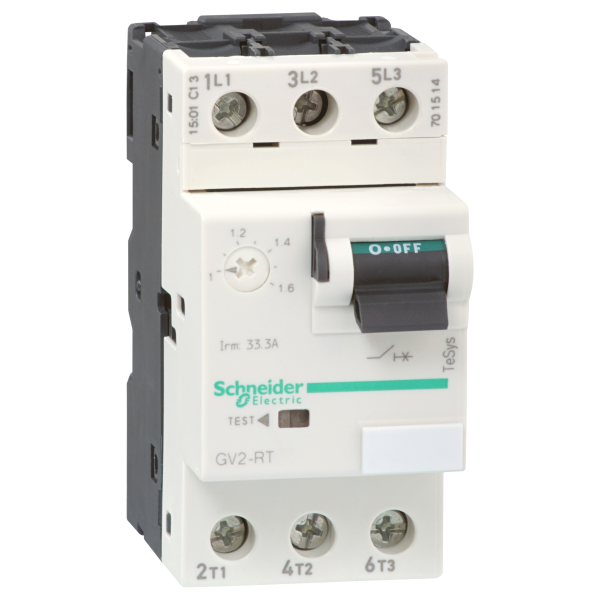

Schneider Electric Disjoncteur Moteur Gv2Rt 17 à 23 A 3P 3D Déclencheur Magnétothermique
93.93 € HT 112.72 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 225 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2RT
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 3 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 15 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 4 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 50 kA à 220/230 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 17...23 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 400 A
- Mode d'installation : Par clips / Par vis
- Support de montage : Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 5.5 kW à 220/230 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 9 kW à 400/415 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 11 kW à 400/415 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 11 kW à 440 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 11 kW à 500 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 18.5 kW à 690 V AC 50/60 Hz protection moteur contre le courant de crête élevé
- Type de commande : Par maneton
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 23 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2.5 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 78.5 mm
- Masse du produit : 0.35 kg
Ancien produit : Telemecanique GV2RT21
Schneider Electric
SCHLC3D12AB7
Schneider Electric Démarreur étoile triangle sur Platine Tesys Lc3D Bobine 24 V Ac
Non géré en stock
A commander
386.43 € HT 463.72 € TTC
Schneider Electric
SCHVCF1
interrupteursectionneur VCF 3P 690 V 32 A poignée rouge cadenassable
En stock
1 produit(s) disponible(s)
34.71 € HT 41.65 € TTC
Schneider Electric
SCHXB4BA31
Harmony bouton-poussoir vert Ø22 - à impulsion affleurant - 1F
5,0 (1)
En stock
11 produit(s) disponible(s)
9.23 € HT 11.08 € TTC
6.75 € HT 8.10 € TTC
Schneider Electric
SCHXB4BA42
Harmony bouton-poussoir rouge Ø22 - à impulsion affleurant - 1O
5,0 (2)
En stock
21 produit(s) disponible(s)
7.42 € HT 8.90 € TTC
7.17 € HT 8.60 € TTC
Caractéristiques techniques
| Largeur | 45 mm |
| Hauteur | 89 mm |
| Profondeur | 78,5 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 11 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 23 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 23 A |
| Réglage de courant du déclencheur de surcharge | 23 A |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Levier |
| Technique de déclenchement | Thermomagnétique |
| Puissance de fonctionnement nominale, ca-3, 230 v | 5,5 kW |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 15 kA |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Avec protection thermique | Oui |
| Plage de réglage du déclencheur de court-circuit non retardé | 400 A |
