Photo(s) non contractuelle(s)

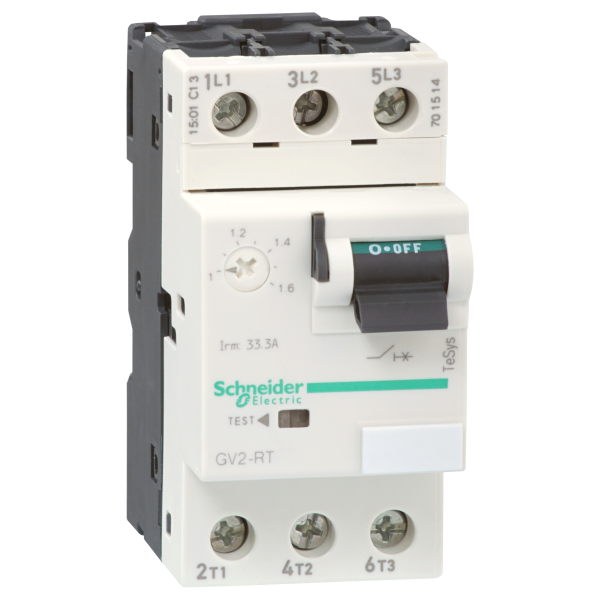

Schneider Electric Disjoncteur Moteur Gv2Rt 9 à 14 A 3P 3D Déclencheur Magnétothermique
82.46 € HT 98.95 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 197 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2RT
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur / Protection de transformateur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 3 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 15 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 8 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 220/230 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 9...14 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 280 A
- Mode d'installation : Par clips / Par vis
- Support de montage : Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 2.2 kW à 220/230 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 3 kW à 220/230 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 5.5 kW à 400/415 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 5.5 kW à 440 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 7.5 kW à 440 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 7.5 kW à 500 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 9 kW à 690 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 11 kW à 690 V AC 50/60 Hz protection moteur contre le courant de crête élevé / 4 kW à 230/240 V AC 50/60 Hz protection de transformateur / 6.3 kW à 400/415 V AC 50/60 Hz protection de transformateur / 10 kW à 690 V AC 50/60 Hz protection de transformateur / 12.5 kW à 690 V AC 50/60 Hz protection de transformateur
- Type de commande : Par maneton
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 14 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2.5 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 78.5 mm
- Masse du produit : 0.35 kg
Ancien produit : Telemecanique GV2RT16
Legrand
LEG069711
Va-et-vient Legrand Plexo complet saillie gris - 10 AX
4,9 (7)
En stock
298 produit(s) disponible(s)
5.58 € HT 6.70 € TTC
Legrand
LEG069731
Prise de courant 2p+T avec éclips de protection Legrand Plexo complet saillie gris - 16 A
4,9 (22)
En stock
1606 produit(s) disponible(s)
5.75 € HT 6.90 € TTC
CBP01360425
Câble électrique rigide U-1000 R2V 3G2,5mm² noir touret de 1000m
5,0 (6)
En stock
5000 mètre(s) disponible(s)
1.20 € HT 1.44 € TTC
Soit un total de 1200.00 € HT Soit un total de 1440.00 € TTC
Prix au mètre
CBP01360825
Câble électrique rigide U-1000 R2V 5G2,5mm² noir
5,0 (1)
En stock
93 mètre(s) disponible(s)
1.97 € HT 2.36 € TTC
Soit un total de 19.70 € HT Soit un total de 23.60 € TTC
Prix au mètre + Forfait Coupe
Caractéristiques techniques
| Largeur | 45 mm |
| Hauteur | 89 mm |
| Profondeur | 78,5 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 5,5 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 14 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 9 A |
| Réglage de courant du déclencheur de surcharge | 9 A |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Levier |
| Technique de déclenchement | Thermomagnétique |
| Puissance de fonctionnement nominale, ca-3, 230 v | 3 kW |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 15 kA |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Avec protection thermique | Oui |
| Plage de réglage du déclencheur de court-circuit non retardé | 280 A |
