Schneider Electric Disjoncteur Magnetique 25A
Schneider Electric Disjoncteur Magnetique 25A

Photo(s) non contractuelle(s)

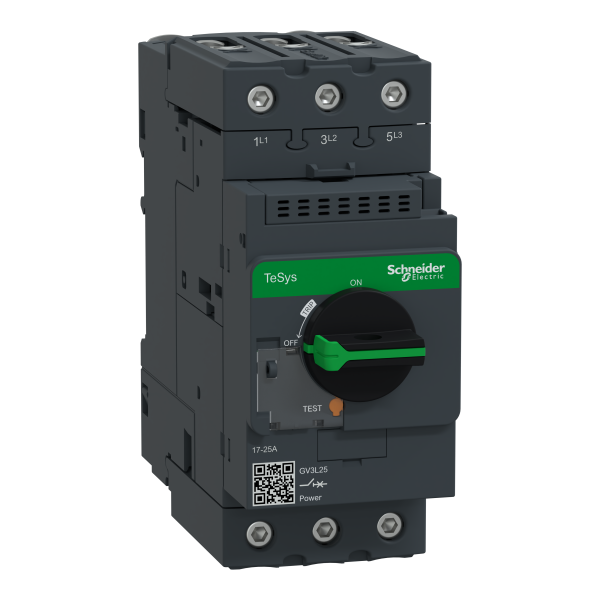

Schneider Electric Disjoncteur Magnetique 25A

140.20 € HT 168.24 € TTC

Marque Schneider Electric

Référence GV3L25

EAN 3389119405423

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 33-38 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys GV3
  • Nom abrégé d'appareil : GV3L
  • Type de produit ou de composant : Disjoncteur
  • Application du disjoncteur : Protection moteur
  • Description des pôles : 3P
  • Type de réseau : AC
  • Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
  • Fréquence réseau : 50/60 Hz
  • Pouvoir de coupure : Icu = 100 kA à 230/240 V AC 50/60 Hz / Icu = 100 kA à 400/415 V AC 50/60 Hz / Icu = 50 kA à 440 V AC 50/60 Hz / Icu = 12 kA à 500 V AC 50/60 Hz / Icu = 6 kA à 690 V AC 50/60 Hz
  • [ics] pouvoir assigné de coupure de service en court-circuit : 0,5 à 500 V AC 50/60 Hz / 0,5 à 690 V AC 50/60 Hz / 100 % à 230/240 V AC 50/60 Hz / 100 % à 400/415 V AC 50/60 Hz / 100 % à 440 V AC 50/60 Hz
  • Calibre du déclencheur : 25 A
  • Technologie de déclencheur : Magnétique
  • Courant de déclenchement magnétique : 350 A
Caractéristiques complémentaires :
  • Mode d'installation : Par clips / Par vis
  • Support de montage : Platine / Rail
  • Position de montage : Horizontal / Vertical
  • Puissance moteur kw : 11 kW à 400/415 V AC 50/60 Hz / 15 kW à 500 V AC 50/60 Hz / 18.5 kW à 690 V AC 50/60 Hz
  • Type de commande : Bouton rotatif
  • [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
  • [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
  • Durée de vie électrique : 50000 cycle pour AC-3 à 415 V
  • Vitesse de commande : 25 cyc/h
  • Mode de raccordement : Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : rigide / Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : souple - sans extrémité de câble / Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : souple - avec extrémité de câble
  • Couple de serrage : 5 N.m - sur connecteurs à vis BTR EverLink- câble 25 mm² / 5...8 N.m - sur connecteurs à vis BTR EverLink- câble 35 mm²
  • Robustesse mécanique : Chocs fermé 15 Gn for 11 ms conformément à IEC 60068-2-27 / Chocs ouvert 30 Gn pour 11 ms conformément à IEC 60068-2-27 / Vibrations 4 Gn, 5...300 Hz conformément à IEC 60068-2-6
  • Aptitude au sectionnement : Oui conformément à IEC 60947-1
  • Hauteur : 132 mm
  • Largeur : 55 mm
  • Profondeur : 136 mm
  • Masse du produit : 0.96 kg
Référence : SCHGV3L25 (Schneider-Electric)

Ancien produit : Telemecanique GV3L25

Schneider Electric

SCHGK3EF40

disjoncteur moteur GK3EF 40 A 3P 3d déclencheur magnétique

Indisponible
Produit abandonné

Les avis clients

Caractéristiques techniques

Largeur 55 mm
Hauteur 132 mm
Profondeur 136 mm
Puissance de fonctionnement nominale, ac-3, 400 v 11 kW
Avec commutateur auxiliaire intégré Non
Courant permanent nominal (iu) 25 A
Avec déclencheur à sous-tension intégré Non
Nombre de pôles 3
Tension de fonctionnement normale 690 V
Tension de fonctionnement normale 690 V
Indice de protection (ip) Ip20
Type de raccordement du circuit principal Raccordement à vis
Finition de l'élément d'actionnement Bouton rotatif
Technique de déclenchement Magnétique
Courant de commutation de court-circuit limite nominal icu à 400 v, ca 100 kA
Sensible à une défaillance de phase Oui
Type de construction de l'appareil Appareil complet installé dans un boîtier
Avec protection thermique Non
Puissance de fonctionnement nominale, ca-3, 230 v 5,5 kW
Plage de réglage du déclencheur de court-circuit non retardé 350 A
