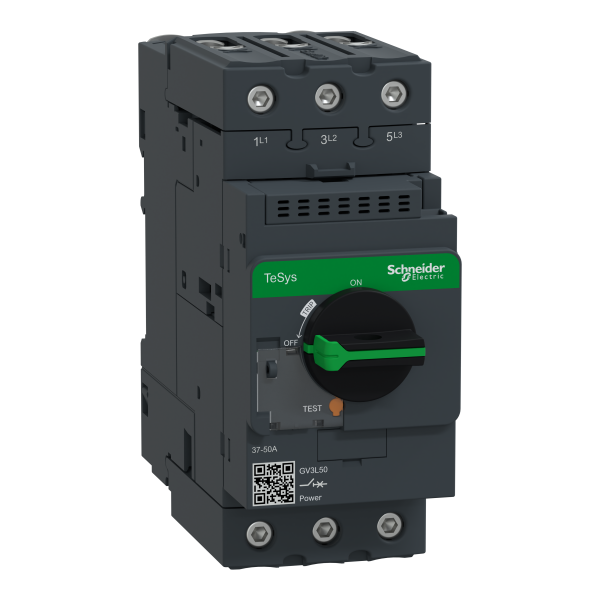

Schneider Electric Disjoncteur Magnetique 50A
181.75 € HT 218.10 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 33-38 jours Délai estimatif
Réception à venir le 04/12/2024 + 4 pièces
Jusqu'à 436 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GV3
- Nom abrégé d'appareil : GV3L
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz
- Pouvoir de coupure : Icu = 100 kA à 230/240 V AC 50/60 Hz / Icu = 50 kA à 440 V AC 50/60 Hz / Icu = 12 kA à 500 V AC 50/60 Hz / Icu = 6 kA à 690 V AC 50/60 Hz / Icu = 50 kA à 400/415 V AC 50/60 Hz
- [ics] pouvoir assigné de coupure de service en court-circuit : 0,5 à 500 V AC 50/60 Hz / 0,5 à 690 V AC 50/60 Hz / 100 % à 230/240 V AC 50/60 Hz / 100 % à 400/415 V AC 50/60 Hz / 100 % à 440 V AC 50/60 Hz
- Calibre du déclencheur : 50 A
- Technologie de déclencheur : Magnétique
- Courant de déclenchement magnétique : 700 A
- Mode d'installation : Par clips / Par vis
- Support de montage : Platine / Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 22 kW à 400/415 V AC 50/60 Hz / 30 kW à 500 V AC 50/60 Hz / 45 kW à 690 V AC 50/60 Hz
- Type de commande : Bouton rotatif
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Durée de vie électrique : 50000 cycle pour AC-3 à 415 V
- Vitesse de commande : 25 cyc/h
- Mode de raccordement : Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : rigide / Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : souple - sans extrémité de câble / Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 5 N.m - sur connecteurs à vis BTR EverLink- câble 25 mm² / 5...8 N.m - sur connecteurs à vis BTR EverLink- câble 35 mm²
- Robustesse mécanique : Chocs fermé 15 Gn for 11 ms conformément à IEC 60068-2-27 / Chocs ouvert 30 Gn pour 11 ms conformément à IEC 60068-2-27 / Vibrations 4 Gn, 5...300 Hz conformément à IEC 60068-2-6
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Hauteur : 132 mm
- Largeur : 55 mm
- Profondeur : 136 mm
- Masse du produit : 0.96 kg
Ancien produit : Telemecanique GV3L50
Schneider Electric
SCHGK3EF65
disjoncteur moteur GK3EF 65 A 3P 3d déclencheur magnétique
Indisponible
Produit abandonné
Caractéristiques techniques
| Largeur | 55 mm |
| Hauteur | 132 mm |
| Profondeur | 136 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 22 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 50 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Tension de fonctionnement normale | 690 V |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Technique de déclenchement | Magnétique |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 50 kA |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Avec protection thermique | Non |
| Puissance de fonctionnement nominale, ca-3, 230 v | 15 kW |
| Plage de réglage du déclencheur de court-circuit non retardé | 700 A |
