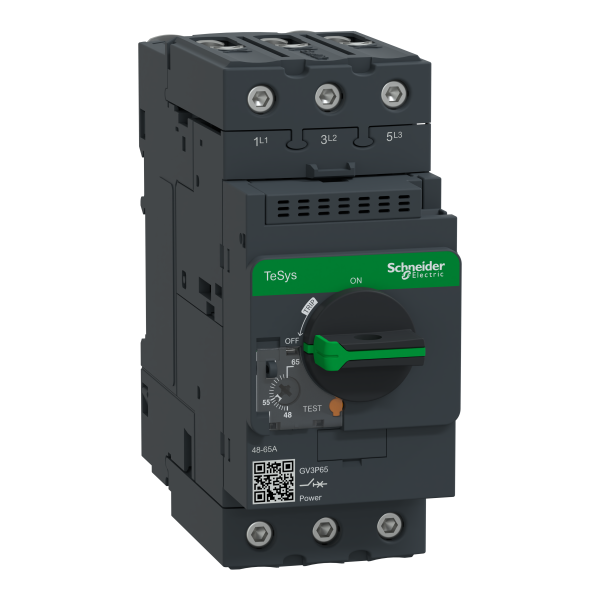

TeSys GV3 - disjoncteur moteur - 65A - 3P 3d - déclencheur magnétique
108.25 € HT 129.90 € TTC
En stock - Il y a 5 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 259 points de fidélité en achetant ce produit
Schneider Electric
SCHGV3APN01
Schneider Electric Kit Poignee Noire Ip54 - Axe Front Gv3P/
Non géré en stock
A commander
69.26 € HT 83.11 € TTC
Schneider Electric
SCHGV3G264
Schneider Electric Jeux de Barres 2 Departs Gv3
Non géré en stock
A commander
17.94 € HT 21.53 € TTC
Schneider Electric
SCHGV3G66
Schneider Electric Bornier 65A Large Spacing Ul 508
Non géré en stock
A commander
13.55 € HT 16.26 € TTC
Schneider Electric
SCHGVAD0101
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 O (Défaut)
Non géré en stock
A commander
15.15 € HT 18.18 € TTC
Schneider Electric
SCHGVAD0110
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 O (Défaut)
En stock
2 produit(s) disponible(s)
14.40 € HT 17.28 € TTC
6.67 € HT 8.00 € TTC
Schneider Electric
SCHGVAD1001
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F (Défaut)
Non géré en stock
A commander
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAD1010
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 F (Défaut)
En stock
3 produit(s) disponible(s)
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAE1
Schneider Electric Contacteur Auxiliaire 1 F Et 1 O
Non géré en stock
A commander
7.40 € HT 8.88 € TTC
Soit un total de 74.00 € HT Soit un total de 88.80 € TTC
Schneider Electric
SCHGVAE11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
En stock
57 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
4.67 € HT 5.60 € TTC
Schneider Electric
SCHGVAE20
Schneider Electric Contacteur Auxiliaire 2 F
Non géré en stock
A commander
9.71 € HT 11.65 € TTC
Soit un total de 97.10 € HT Soit un total de 116.50 € TTC
Schneider Electric
SCHGVAED011
TeSys GV - bloc de contact auxiliaire - montage frontal - 1F+1O
Offre limitée
8 produit(s) disponible(s)
14.63 € HT 17.56 € TTC
Schneider Electric
SCHGVAED101
Schneider Electric Block Additif Frontal 1 Nc 1 No Defaut
Non géré en stock
A commander
12.90 € HT 15.48 € TTC
Soit un total de 129.00 € HT Soit un total de 154.80 € TTC
Schneider Electric
SCHGVAM11
Schneider Electric Contacteur Auxiliaire 1 Of (Défaut)
Non géré en stock
A commander
15.18 € HT 18.22 € TTC
Schneider Electric
SCHGVAN11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
5,0 (1)
En stock
39 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
4.67 € HT 5.60 € TTC
Schneider Electric
SCHGVAN20
Schneider Electric Contacteur Auxiliaire 2 F
En stock
52 produit(s) disponible(s)
9.50 € HT 11.40 € TTC
Schneider Electric
SCHGVAS025
Schneider Electric Déclencheur à émission de courant Gvas 24 V Ca 50Hz
Non géré en stock
A commander
30.77 € HT 36.92 € TTC
Schneider Electric
SCHGVAS225
Schneider Electric Déclencheur à émission de courant Gvas 220 à 240 V Ca 50 Hz
Non géré en stock
A commander
27.15 € HT 32.58 € TTC
Schneider Electric
SCHGVAU225
Schneider Electric Déclencheur à mini de tension Gvau 220 à 240 V Ca 50 Hz
5,0 (3)
Non géré en stock
A commander
27.82 € HT 33.38 € TTC
Schneider Electric
SCHGVAU226
Schneider Electric Déclencheur à mini de tension Gvau 220 à 240 V Ca 60 Hz
Non géré en stock
A commander
38.30 € HT 45.96 € TTC
Schneider Electric
SCHGVAU385
Schneider Electric Déclencheur à mini de tension Gvau 380 à 400 V Ca 50Hz
En stock
2 produit(s) disponible(s)
26.57 € HT 31.88 € TTC
Description
Caractéristiques principales :
- Gamme : TeSys
- Product name : TeSys GV3
- Nom abrégé d'appareil : GV3P
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 50 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 50 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 12 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 48...65 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 910 A
Caractéristiques complémentaires :
- Mode d'installation : Par clips / Par vis
- Support de montage : Platine / Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 45 kW à 500 V AC 50/60 Hz / 55 kW à 690 V AC 50/60 Hz / 30 kW à 400/415 V AC 50/60 Hz
- Type de commande : Bouton rotatif
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 65 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 8 W
- Durée de vie mécanique : 50000 cycle
- Durée de vie électrique : 50000 cycle pour AC-3 à 440 V In
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : rigide / Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : souple - sans extrémité de câble / Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 5 N.m - sur connecteurs à vis BTR EverLink- câble 25 mm² / 5...8 N.m - sur connecteurs à vis BTR EverLink- câble 35 mm²
- Robustesse mécanique : Chocs fermé 15 Gn for 11 ms conformément à IEC 60068-2-27 / Chocs ouvert 30 Gn pour 11 ms conformément à IEC 60068-2-27 / Vibrations 4 Gn, 5...300 Hz conformément à IEC 60068-2-6
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 132 mm
- Largeur : 55 mm
- Profondeur : 136 mm
- Masse du produit : 0.96 kg
Référence : SCHGV3P65 (Schneider-Electric)
Ancien produit : Telemecanique GV3P65
Schneider Electric
SCHGV3ME63
disjoncteur moteur GV3ME 40 à 63 A 3P 3d déclencheur magnétothermique
Indisponible
Produit abandonné
Legrand
LEG042842
Transformateur équipement de sécurité monophasé - prim 230/400 V/sec 12/24 V - 100 VA
Non géré en stock
A commander
85.64 € HT 102.77 € TTC
Schneider Electric
SCHATS22D75Q
Schneider Electric Demarreur Progressif Electronique Controle 220V Puissance 75A 440V
En stock
1 produit(s) disponible(s)
1008.46 € HT 1210.15 € TTC
Schneider Electric
SCHLADN22
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 2 O Bornes à Visétriers
En stock
106 produit(s) disponible(s)
8.25 € HT 9.90 € TTC
Schneider Electric
SCHLC1D65AB7

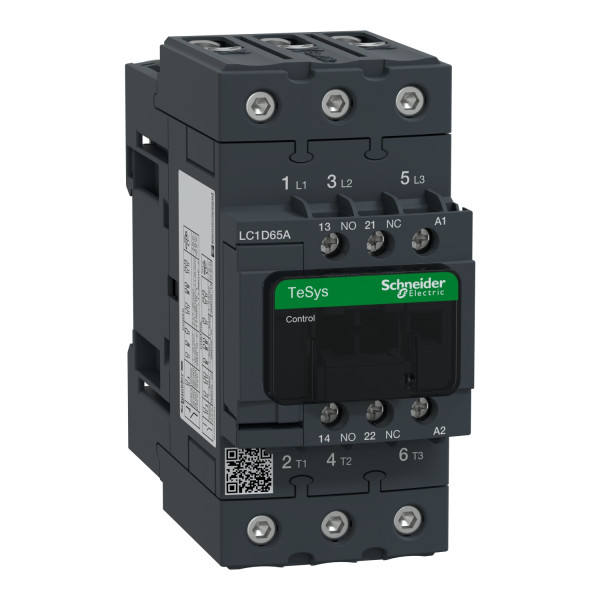

Schneider Electric Contacteur Everlink 3P Ac3 440V 65A Bob 24Vca 50/60Hz
Non géré en stock
A commander
200.28 € HT 240.34 € TTC
Mersen - Ferraz
MERS218194

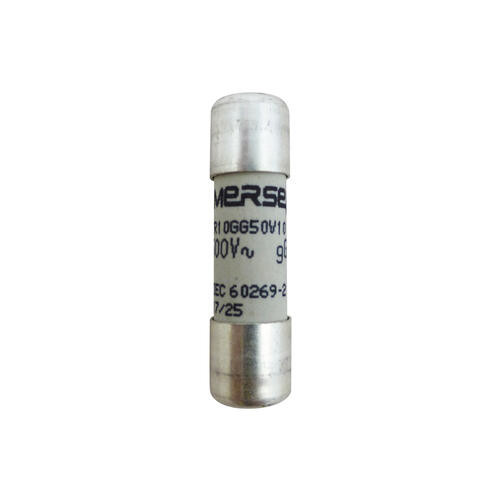

Fusible 10x38 gg 10a - sans indicateur - 500v
En stock
30 produit(s) disponible(s)
0.78 € HT 0.94 € TTC
Soit un total de 7.80 € HT Soit un total de 9.40 € TTC
Schneider Electric
SCHLV426278
Compact nsxm - disjoncteur - 25ka - tm125d - 4p4d - cosses
Indisponible
Produit abandonné
Caractéristiques techniques
| Largeur | 55 mm |
| Hauteur | 132 mm |
| Profondeur | 136 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 30 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 65 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 48 A |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Technique de déclenchement | Thermomagnétique |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 50 kA |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Avec protection thermique | Oui |
| Puissance de fonctionnement nominale, ca-3, 230 v | 18,5 kW |
| Plage de réglage du déclencheur de court-circuit non retardé | 910 A |
