Schneider Electric Tesys Gv Disjoncteur Moteur Gv3P 40A

Description

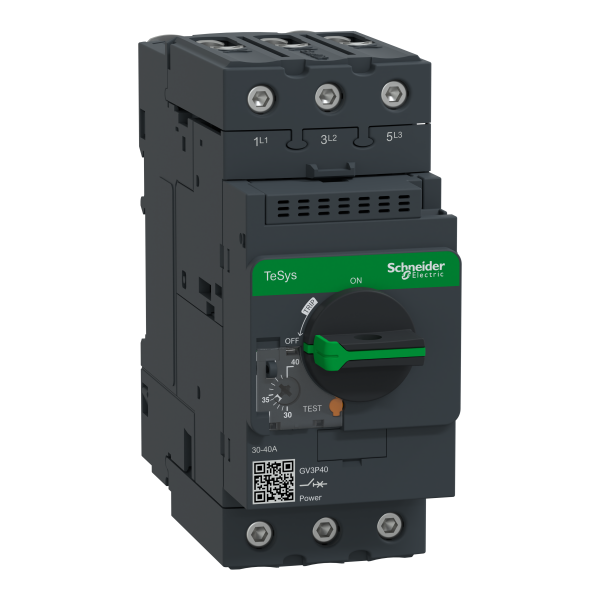

Disjoncteur Moteur Schneider Electric Tesys

Ce disjoncteur moteur TeSys GV3, de la marque Schneider Electric, est un dispositif de protection pour les appareils à moteur électrique. Son déclencheur magnétothermique permet d’interrompre automatiquement le passage du courant électrique en cas de court-circuit. Il sert ainsi à prévenir les problèmes liés à ces défaillances pouvant porter atteinte au fonctionnement des différents appareils de l’installation. Avec un calibre de 30 à 40 A, il est idéal pour les moteurs connectés sur un réseau alternatif de 690 V, avec une puissance de 18,5 à 22 kW.

Les + du produit :

• Poignée rotative
• Possibilité de montage en toutes positions

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys GV3
• Nom abrégé d'appareil : GV3P
• Type de produit ou de composant : Disjoncteur
• Application du disjoncteur : Protection moteur
• Description des pôles : 3P
• Type de réseau : AC
• Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
• Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
• Pouvoir de coupure : Icu = 50 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 50 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 12 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2
• [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
• Zone de réglage de protection thermique : 30...40 A
• Technologie de déclencheur : Thermique-magnétique
• Courant de déclenchement magnétique : 560 A

Caractéristiques complémentaires :

• Mode d'installation : Par clips / Par vis
• Support de montage : Platine / Rail
• Position de montage : Horizontal / Vertical
• Puissance moteur kw : 22 kW à 500 V AC 50/60 Hz / 37 kW à 690 V AC 50/60 Hz / 18.5 kW à 400/415 V AC 50/60 Hz
• Type de commande : Bouton rotatif
• [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
• [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
• [ith] courant thermique conventionnel : 40 A conformément à IEC 60947-4-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
• Puissance dissipée par pôle : 8 W
• Durée de vie mécanique : 50000 cycle
• Durée de vie électrique : 50000 cycle pour AC-3 à 440 V In
• Vitesse de commande : 25 cyc/h
• Service assigné : Continu conformément à IEC 60947-4-1
• Mode de raccordement : Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : rigide / Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : souple - sans extrémité de câble / Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : souple - avec extrémité de câble
• Couple de serrage : 5 N.m - sur connecteurs à vis BTR EverLink- câble 25 mm² / 5...8 N.m - sur connecteurs à vis BTR EverLink- câble 35 mm²
• Robustesse mécanique : Chocs fermé 15 Gn for 11 ms conformément à IEC 60068-2-27 / Chocs ouvert 30 Gn pour 11 ms conformément à IEC 60068-2-27 / Vibrations 4 Gn, 5...300 Hz conformément à IEC 60068-2-6
• Aptitude au sectionnement : Oui conformément à IEC 60947-1
• Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
• Hauteur : 132 mm
• Largeur : 55 mm
• Profondeur : 136 mm
• Masse du produit : 0.96 kg

Référence : SCHGV3P40 (Schneider-Electric)

Ancien produit : Telemecanique GV3P40
