Photo(s) non contractuelle(s)

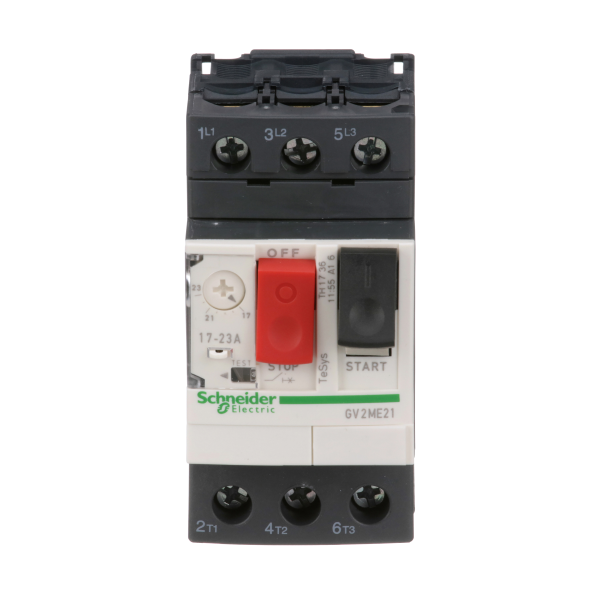

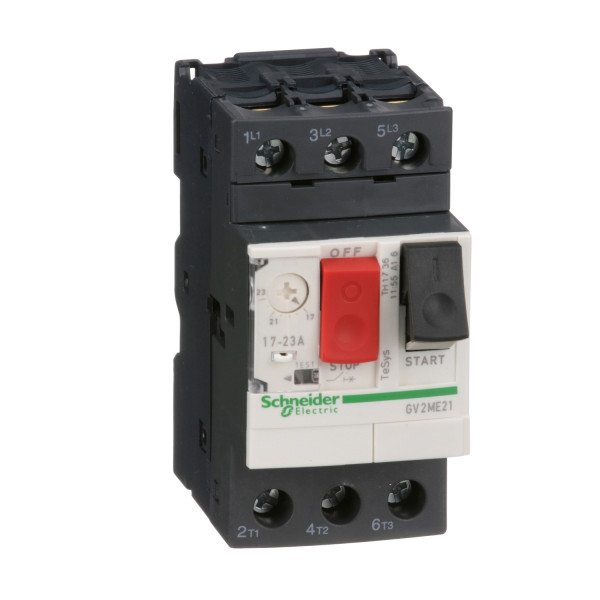

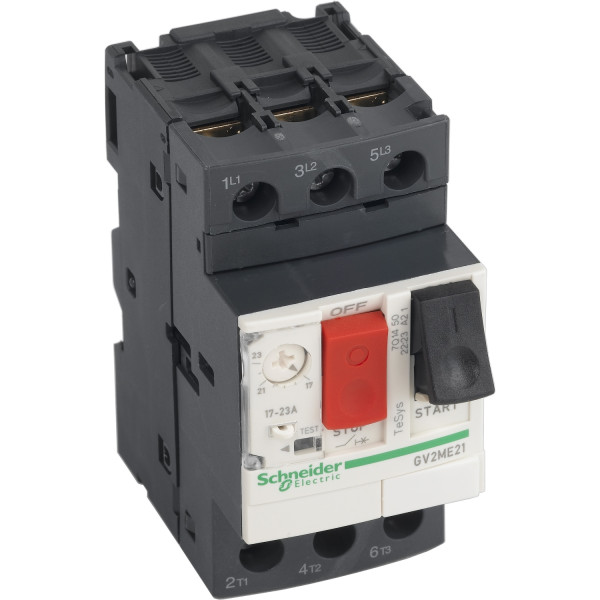

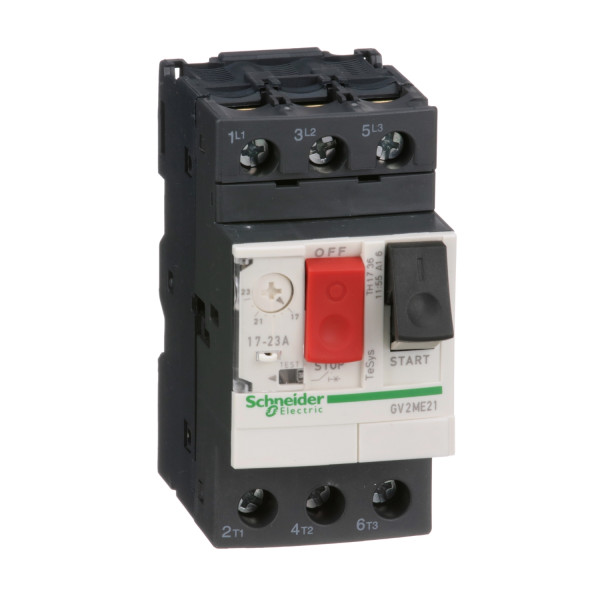

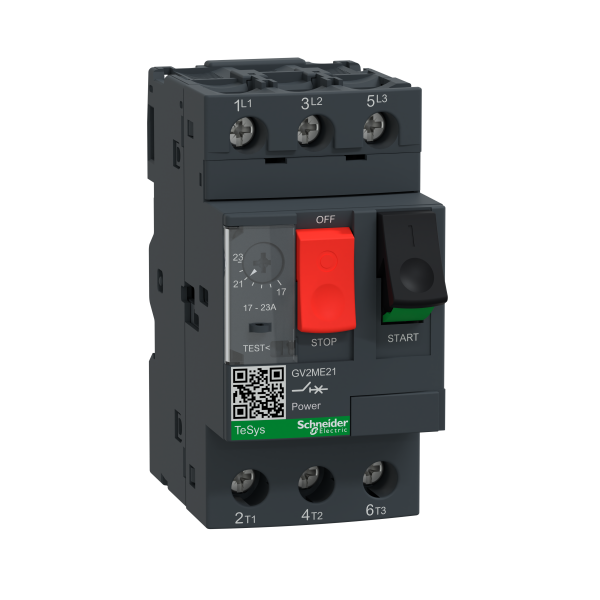

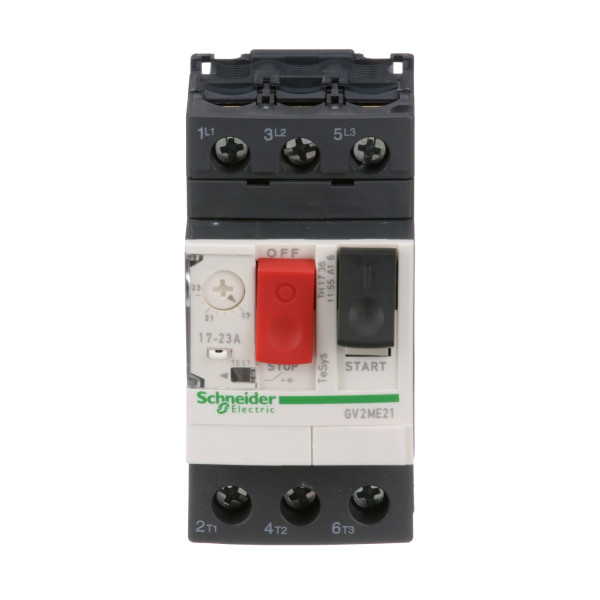

Schneider Electric Disjoncteur Moteur Gv2Me - 17 A 23 A - 3P - 3D - Déclencheur Magnétothermique
33.25 € HT 39.90 € TTC
En stock - Il y a 4 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 79 points de fidélité en achetant ce produit
Schneider Electric
SCHGV1G09
Schneider Electric Mini Bornier
Non géré en stock
A commander
10.58 € HT 12.70 € TTC
Schneider Electric
SCHGV2AF02
Schneider Electric Platine Fix.Gv2M Par Vis
Non géré en stock
A commander
3.29 € HT 3.95 € TTC
Soit un total de 32.90 € HT Soit un total de 39.50 € TTC
Schneider Electric
SCHGV2AF3
Schneider Electric Bloc de Raccordement - Entre Gv2 Et Contacteur Lc1-D09..D38
Non géré en stock
A commander
3.96 € HT 4.75 € TTC
Soit un total de 39.60 € HT Soit un total de 47.50 € TTC
Schneider Electric
SCHGV2G05
Schneider Electric Bornier Encliquetable
Non géré en stock
A commander
20.75 € HT 24.90 € TTC
Schneider Electric
SCHGV2G245
Schneider Electric Jdb 63A Tri 2X45 Mm
Non géré en stock
A commander
10.99 € HT 13.19 € TTC
Schneider Electric
SCHGV2G254
Schneider Electric Jdb 63A Tri 2X54 Mm
Non géré en stock
A commander
9.42 € HT 11.30 € TTC
Schneider Electric
SCHGV2G345
Schneider Electric Jdb 63A Tri 3X45 Mm
Non géré en stock
A commander
14.18 € HT 17.02 € TTC
Schneider Electric
SCHGV2G354
Schneider Electric Jdb 63A Tri 3X54 Mm
Non géré en stock
A commander
12.56 € HT 15.07 € TTC
Schneider Electric
SCHGV2G445
Schneider Electric TeSys GV - jeu de barre tripolaire - 63A - 4 dérivations - pas 45 mm
Non géré en stock
A commander
17.09 € HT 20.51 € TTC
Schneider Electric
SCHGV2G454
Schneider Electric Jdb 63A Tri 4X54 Mm
Non géré en stock
A commander
15.31 € HT 18.37 € TTC
Schneider Electric
SCHGV2G554
Schneider Electric Jdb 63A Tri 5X54 Mm
Non géré en stock
A commander
20.29 € HT 24.35 € TTC
Schneider Electric
SCHGVAD0110
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 O (Défaut)
En stock
2 produit(s) disponible(s)
14.40 € HT 17.28 € TTC
6.67 € HT 8.00 € TTC
Schneider Electric
SCHGVAD1001
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F (Défaut)
Non géré en stock
A commander
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAD1010
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 F (Défaut)
En stock
3 produit(s) disponible(s)
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAE1
Schneider Electric Contacteur Auxiliaire 1 F Et 1 O
Non géré en stock
A commander
7.40 € HT 8.88 € TTC
Soit un total de 74.00 € HT Soit un total de 88.80 € TTC
Schneider Electric
SCHGVAE11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
En stock
57 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
4.67 € HT 5.60 € TTC
Schneider Electric
SCHGVAE20
Schneider Electric Contacteur Auxiliaire 2 F
Non géré en stock
A commander
9.71 € HT 11.65 € TTC
Soit un total de 97.10 € HT Soit un total de 116.50 € TTC
Schneider Electric
SCHGVAN11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
5,0 (1)
En stock
39 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
4.67 € HT 5.60 € TTC
Schneider Electric
SCHGVAN20
Schneider Electric Contacteur Auxiliaire 2 F
En stock
52 produit(s) disponible(s)
9.50 € HT 11.40 € TTC
Schneider Electric
SCHGVAU385
Schneider Electric Déclencheur à mini de tension Gvau 380 à 400 V Ca 50Hz
En stock
2 produit(s) disponible(s)
26.57 € HT 31.88 € TTC
Description
Disjoncteur Moteur GV2ME - 17 A 23 A - 3P - 3D - Déclencheur Magnétothermique
Caractéristiques générales :
- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2ME
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi :
- AC-3 conformément à IEC 60947-4-1
- A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure :
- Icu = 50 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2
- Icu = 3 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2
- Icu = 15 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- Icu = 6 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2
- Icu = 4 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2
- Pouvoir assigné de coupure de service en court-circuit :
- 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2
- 40 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- 0,5 à 440 V AC 50/60 Hz conformément à IEC 60947-2
- 0,75 à 500 V AC 50/60 Hz conformément à IEC 60947-2
- 0,75 à 690 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 17...23 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 327 A
Caractéristiques produit :
- Mode d'installation :
- Par clips
- Par vis
- Support de montage : Rail
- Position de montage :
- Horizontal
- Vertical
- Puissance moteur kw :
- 11 kW à 500 V AC 50/60 Hz
- 9 kW à 400/415 V AC 50/60 Hz
- 18.5 kW à 690 V AC 50/60 Hz
- Type de commande : Bouton-poussoir
- Tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- Tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- Courant thermique conventionnel : 23 A conformément à IEC 60947-4-1
- Tension assignée de tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2.5 W
- Durée de vie mécanique : 100000 cycles
- Durée de vie électrique : 100000 cycles pour AC-3 à 440 V
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement :
- Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide
- Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble
- Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
- Robustesse mécanique :
- Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6
- Chocs 30 Gn pour 11 ms conformément à IEC 60068-2-27
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Dimensions (mm) : 45 L x 89 H x 78,2 P
- Poids (kg) : 0.26
Legrand
LEG417313
Disjoncteur moteur magnéto-thermique mpx³ 32s - 22 a - 15 ka
Non géré en stock
A commander
107.90 € HT 129.48 € TTC
Schneider Electric
SCHXALK178E
Harmony boite jaune 1 arrêt d'urgence rouge Ø40 tourner pour déverrouiller 1F+1O
En stock
60 produit(s) disponible(s)
13.25 € HT 15.90 € TTC
Schneider Electric
SCHGV2ME07
Schneider Electric Disjoncteur Moteur Gv2Me 1,6 à 2,5 A 3P 3D Déclencheur Magnétothermique
En stock
18 produit(s) disponible(s)
47.14 € HT 56.57 € TTC
29.25 € HT 35.10 € TTC
Courant
CNTICTA20
Gaine ICTA 3422 diamètre 20 Courant flexpro+ noire couronne de 100m
4,9 (11)
En stock
3200 mètre(s) disponible(s)
0.45 € HT 0.54 € TTC
Soit un total de 45.00 € HT Soit un total de 54.00 € TTC
Prix au mètre
CNTTPC40R
Gaine TPC diamètre 40 rouge ou noire liseré rouge conduit isolant souple couronne 25m
4,8 (19)
En stock
1000 mètre(s) disponible(s)
0.74 € HT 0.89 € TTC
Soit un total de 18.50 € HT Soit un total de 22.25 € TTC
Prix au mètre
Telemecanique Sensors
T2SXCKJ10511H29
interrupteur de position XCKJ levier à galet 1 O plus 1 F
Non géré en stock
A commander
62.69 € HT 75.23 € TTC
Courant
COU32083320
Gaine TPC diamètre 40 Courant verte conduit isolant souple couronne 25m
4,8 (4)
En stock
1350 mètre(s) disponible(s)
0.85 € HT 1.02 € TTC
Soit un total de 21.25 € HT Soit un total de 25.50 € TTC
Prix au mètre
Caractéristiques techniques
| Largeur | 45 mm |
| Hauteur | 89 mm |
| Profondeur | 78,2 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 9 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 23 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 230 V |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 23 A |
| Indice de protection (ip) | Ip20 |
| Avec protection thermique | Oui |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton-poussoir |
| Technique de déclenchement | Thermomagnétique |
| Puissance de fonctionnement nominale, ca-3, 230 v | 5,5 kW |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 15 kA |
| Plage de réglage du déclencheur de court-circuit non retardé | 327 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 327 A |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
