Photo(s) non contractuelle(s)

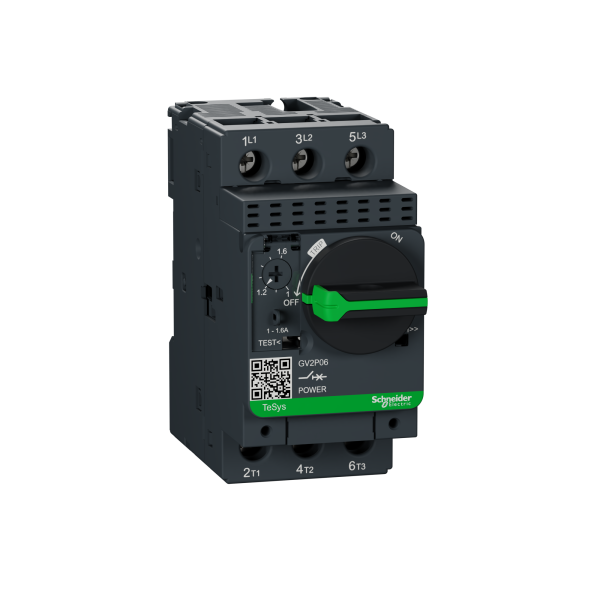

Schneider Electric Disjoncteur Moteur Gv2P 1 à 1,6 A 3P 3D Déclencheur Magnétothermique
77.11 € HT 92.53 € TTC
En stock - Il y a 4 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 185 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2P
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 1...1.6 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 22.5 A
- Mode d'installation : Par clips / Par vis
- Support de montage : Platine / Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 0.37 kW à 400/415 V AC 50/60 Hz / 0.37 kW à 500 V AC 50/60 Hz / 0.55 kW à 400/415 V AC 50/60 Hz / 0.55 kW à 500 V AC 50/60 Hz / 0.75 kW à 690 V AC 50/60 Hz
- Type de commande : Bouton rotatif
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 1.6 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2.5 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
- Robustesse mécanique : Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6 / Chocs 30 Gn pour 11 ms conformément à IEC 60068-2-27
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 97 mm
- Masse du produit : 0.35 kg
Ancien produit : Telemecanique GV2P06
Schneider Electric
SCHGV3ME06
disjoncteur moteur GV3ME 1 à 1,6 A 3P 3d déclencheur magnétothermique
Indisponible
Produit abandonné
CBP01272067
Fil électrique souple HO7V-K 1,5mm² noir couronne de 100m
4,7 (3)
En stock
2600 mètre(s) disponible(s)
0.21 € HT 0.25 € TTC
Soit un total de 21.00 € HT Soit un total de 25.00 € TTC
Prix au mètre
CBP01272069
Fil électrique souple HO7V-K 1,5mm² rouge couronne de 100m
5,0 (1)
En stock
2400 mètre(s) disponible(s)
0.21 € HT 0.25 € TTC
Soit un total de 21.00 € HT Soit un total de 25.00 € TTC
Prix au mètre
CBP01272082
Fil électrique souple HO7V-K 2,5mm² rouge couronne de 100m
5,0 (2)
En stock
1800 mètre(s) disponible(s)
0.35 € HT 0.42 € TTC
Soit un total de 35.00 € HT Soit un total de 42.00 € TTC
Prix au mètre
Schneider Electric
SCHXALD361B
Harmony boite - 3 boutons poussoirs Ø22 - vert /rouge/voyant rouge
Non géré en stock
A commander
74.20 € HT 89.04 € TTC
Telemecanique Sensors
T2SXZCP1241L5
connecteur précâblé femelle, M12, 4 broches, angle droit câble 5 m
Non géré en stock
A commander
12.29 € HT 14.75 € TTC
Schneider Electric
SCHZB4BD912

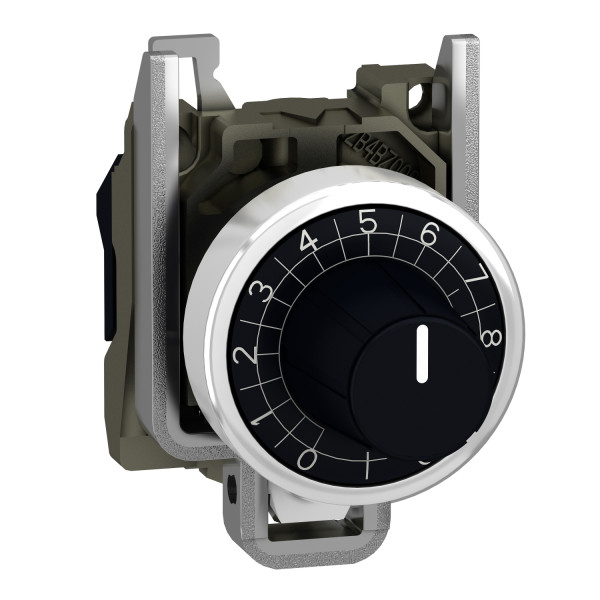

Harmony tête de potentiomètre à molette - Ø22 - axe de 6 mm - noir
Non géré en stock
A commander
47.15 € HT 56.58 € TTC
Caractéristiques techniques
| Largeur | 44,5 mm |
| Hauteur | 89 mm |
| Profondeur | 97 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 0,55 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 1,6 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 1,6 A |
| Réglage de courant du déclencheur de surcharge | 1 A |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Technique de déclenchement | Thermomagnétique |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 100 kA |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Avec protection thermique | Oui |
| Puissance de fonctionnement nominale, ca-3, 230 v | 0,25 kW |
| Plage de réglage du déclencheur de court-circuit non retardé | 22,5 A |
